Válvula pneumática ZEUS

  • benefícios
  • características
  • dimensões
  • materiais
  • diagramas e torques de partida
  • especificações
  • acessórios
  • documentos

ZEUS

1. Guarnição posicionada no cilindro ao invés de no pistão
Se obtém um maior curso do atuador e do obturador a ele conectado, garantindo grandes aberturas da passagem na sede (menor perda de carga)
Menor desgaste da guarnição

2. Insertos da cabeça de comando em 303 S.S.
Aumenta consideravelmente a resistência à corrosão causada por agentes externos

3. Do pistão metálico DN63 com revestimento em NÍQUEL-QUÍMICO (10-15 mícrons)
Se reduz o desgaste do pistão graças à obtenção de uma maior dureza superficial (700-750 HV)

4. Guarnições pré-carregadas por mola
Garantem a recuperação das folgas devido ao desgaste causado pelo deslizamento linear do eixo evitando vazamentos para fora
Permitem manter energizadas as guarnições "chevron" (em V), compensando as variações dimensionais mesmo diante de variações de temperatura consideráveis

5. Guarnições tipo "chevron" (em "v") com 5 guarnições na parte inferior e 3 na parte superior da mola
Se garante uma vedação perfeita mesmo após um número de ciclos elevado

6. Eixo rolado
Menor desgaste das guarnições graças à baixa rugosidade (0,1 mícron Ra) do eixo que facilita o deslizamento

7. Obturador oscilante/autoalinhador
Se adapta perfeitamente à sede no corpo da válvula, garantindo uma vedação máxima

Certificação ATEX
Permite a instalação na presença de um ambiente potencialmente explosivo

Certificado PED

Cumprimento total das normas de segurança europeias para dispositivos pressurizados

CARACTERÍSTICAS GERAIS:
Conexões roscadas conforme a EN 10226-1 Rp (ex ISO 7/1) para válvulas Ares; ISO 228/1 para válvulas Zeus. Outros tipos de conexões a pedido.
Montagem em cada posição: horizontal, vertical, oblíqua.
Gama disponível entre DN 15 a DN 50 entre 3/8” a 2” em versões de duplo efeito, efeito simples normalmente fechado de cima e abaixo do obturador, efeito simples normalmente aberto debaixo do obturador.
Em conformidade com a diretiva europeia 2014/68/UE "PED"
Configuração ATEX 2014/34/UE a ser solicitada durante o pedido

As diferentes versões dos acionamentos, as várias combinações da válvula e a possibilidade de interceptar o fluxo por cima ou por baixo do obturador, dão origem várias versões da válvula automática.
As tabelas a seguir listam as versões standard com os principais parâmetros de funcionamento.
Dependendo do tipo de válvula e da variação na pressão ΔP que deve ser interceptada antes e depois da mesma, é identificada a pressão de comando necessária para o acionamento e, consequentemente, o código da válvula correspondente.
A pedido: versões para vácuo e uso de oxigênio.

FLUIDO DE COMANDO:
Fluido de pilotagem: ar comprimido lubrificado ou seco, gases e fluidos neutros;
Temperatura ambiente: entre -10°C a +60° C

FLUIDO INTERCEPTADO:
Ar, água, álcool, óleos, combustíveis, soluções salinas, vapor, etc..(no entanto compatíveis  com A 351 CF8M O CuSn5Zn5Pb5-B )

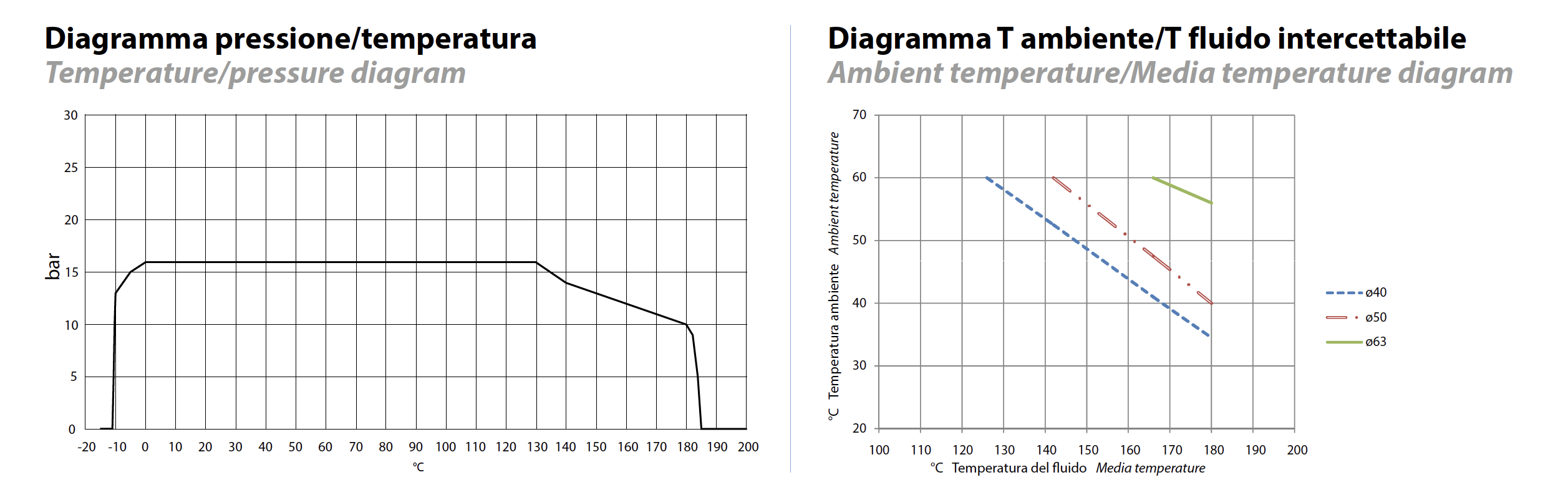

Pressão de utilização entre 0 a 16 / 25 bar (vapor a 180°C entre 0 a 10 bar) dependendo do tamanho e versão escolhidos (consultar as páginas a seguir).
Temperatura entre -10°C a +180°C.
Viscosidade máxima 600 cst (mm2/s).

ZEUS

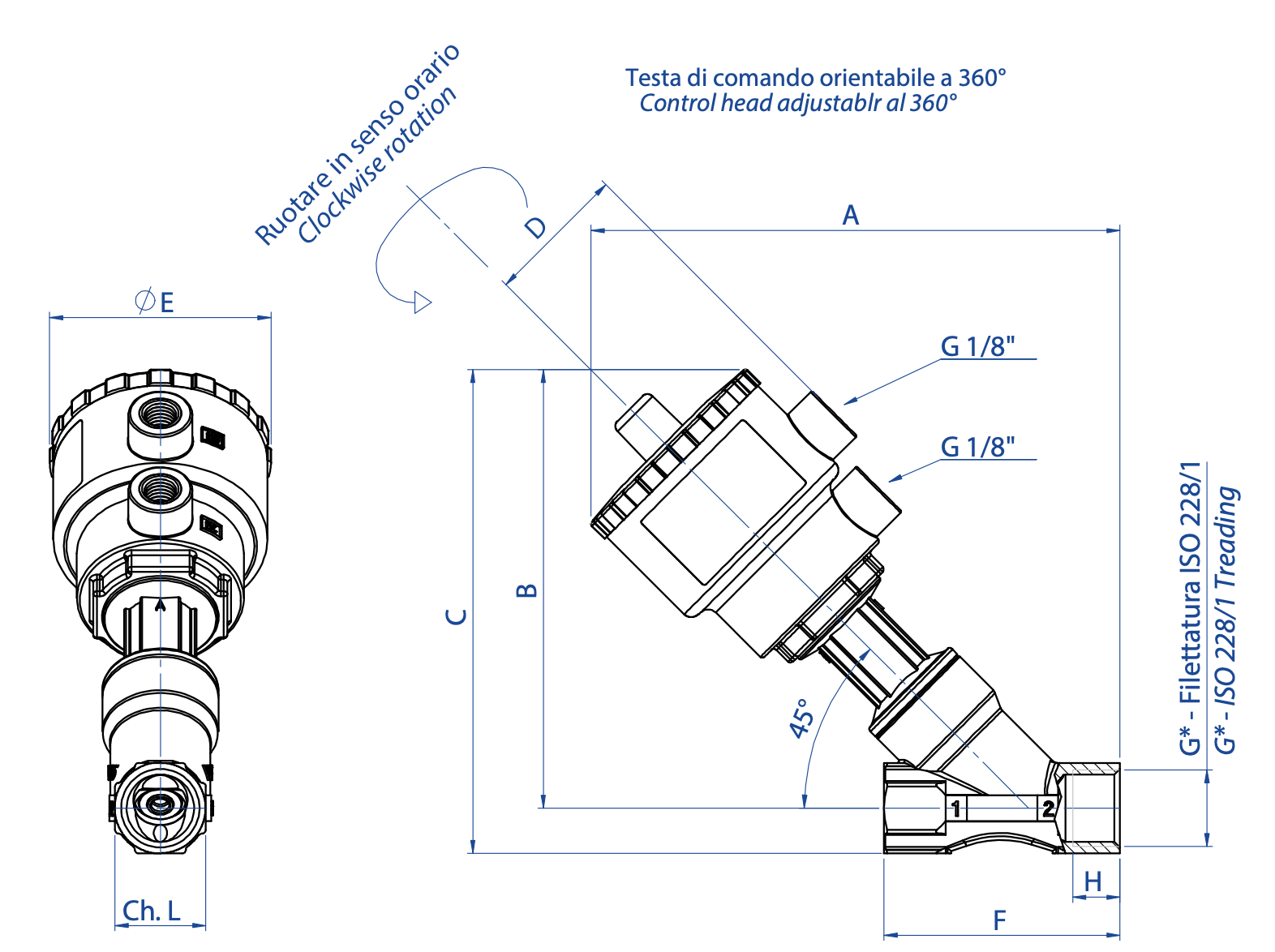

DIMENSÕES ZEUS
DN [mm]
G * [polegada]
Atuador
A
B
C
D
øE
F
ch. L
H
15
3/8”
Ø 50
166
143
157
44
70
65
27
12
15
1/2”
Ø 50
166
143
157
44
70
65
27
11
20
3/4”
Ø 50
174
149165
44
70
75
33
14
20
3/4”
Ø 63
193167
184
51
85
75
33
14
25
1”
Ø 50
1881591804470904117
25
1”
Ø 63
206
172193
51
85
90
41
17
25
1”
Ø 90
255221242
67
117
90
41
17
32
1”1/4
Ø 50
19716018644701105019
32
1”1/4
Ø 63
215
180205
51
85
110
50
19
32
1”1/4
Ø 90
267
231256
67
117
110
50
19
32
1”1/4
Ø 110
300265
290781411105019
40
1”1/2
Ø 63
23820223151851205818
40
1”1/2
Ø 90
270
235264
67
117
120
58
18
40
1”1/2
Ø 110
306
271300
78
141
120
58
18
50
2”
Ø 63
24720624151851507020
50
2”
Ø 90
281
241276
67
117
150
70
20
50
2”
Ø 110
317
276311
78
141
150
70
20
*  A pedido, a versão com rosca NPT

ZEUS CABEÇA Ø40

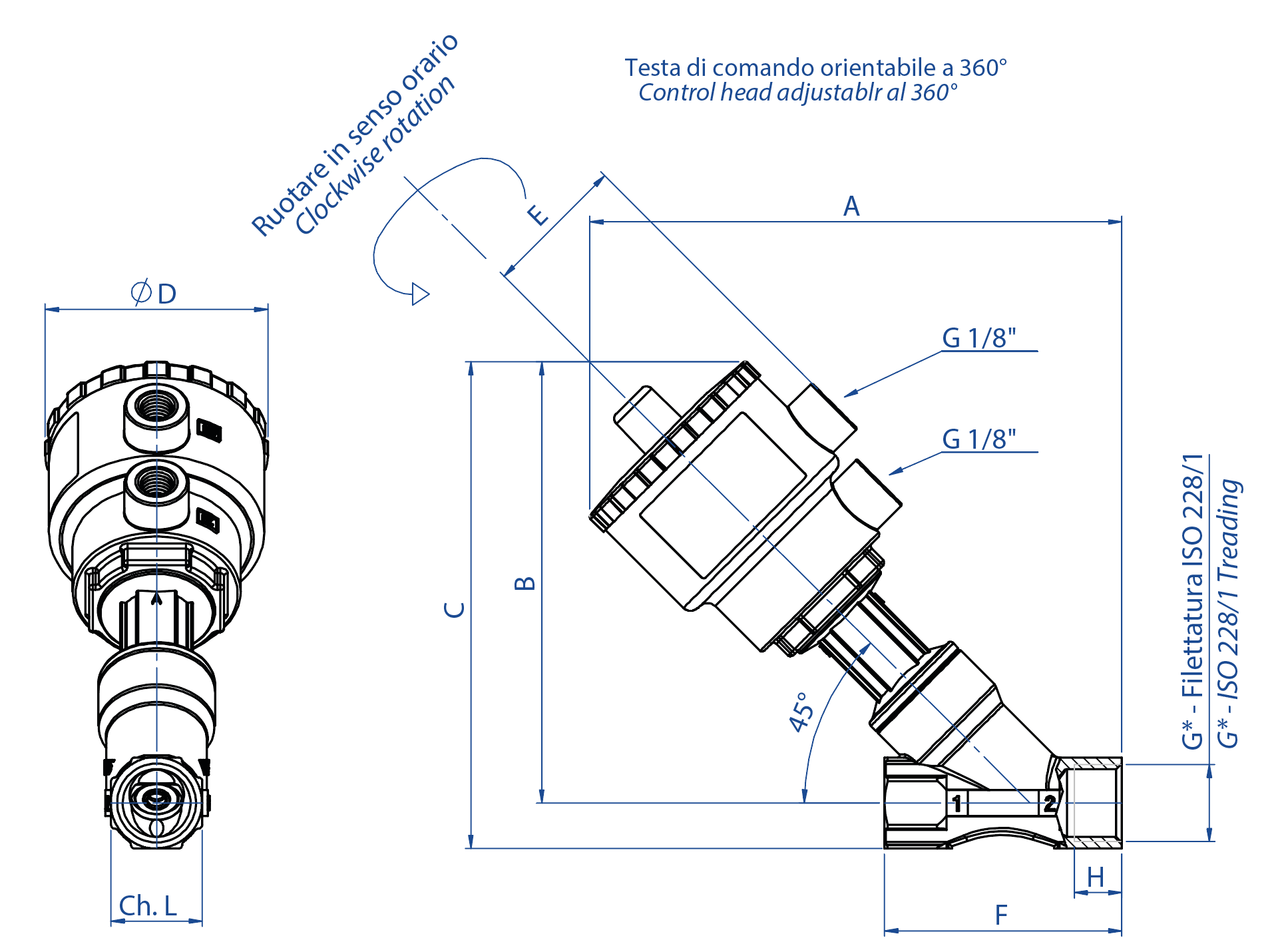

DIMENSÕES ZEUS CABEÇA Ø 40
DN
[mm]
G* [polegada]
AtuadorA
B
C
øDE
FHch. L
15
3/8”
Ø 40
144
121
134
6139
651227
15
1/2”
Ø 40
144
121
134
6139
651127
20
3/4”
Ø 40
151
128
143
6139
751433
* A pedido, a versão com rosca NPT

ZEUS

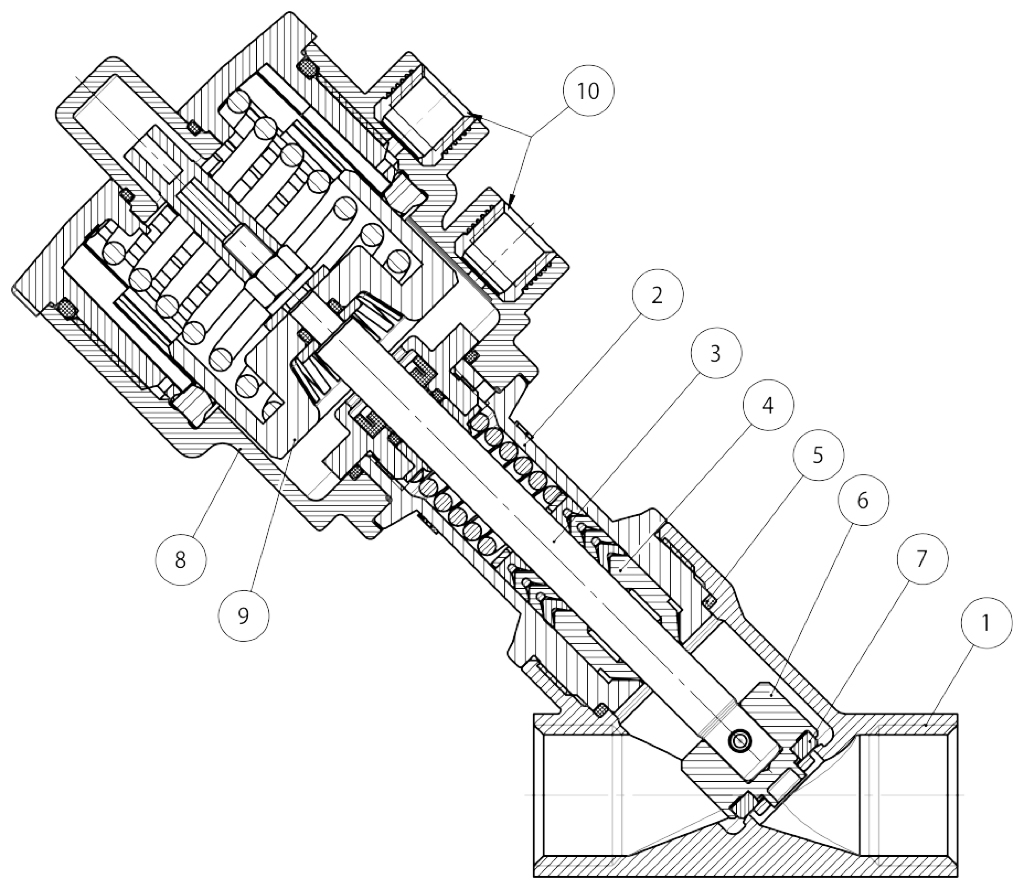

ZEUS MATERIAIS
1
Corpo da válvula
Bronze CuSn5Zn5Pb5-B
2
Tubo empanque
Latão EN 12165 CW617N
3
Haste
316L S.S.
4*
Guarnições da haste
PTFE-CF
5*
Guarnição do corpo
GRAFITE
6
Obturador
316L S.S.
7
Guarnição do obturador
PTFE
8
Cabeça de comando
Poliamida PA 66 + GF 30%
9
Pistão
Latão niquelquímico (PBT + GF 20% cabeça ø50)
10
Insertos piloto
303 S.S.

Namur plate (OPTIONAL)
PA66 + GF30%, brass inserts
* Para aplicações de alta pureza, estão disponíveis guarnições de haste em PTFE virgem e guarnição corpo em Peek

ZEUS CABEÇA Ø40


ZEUS CABEÇA Ø40 MATERIAIS
1
Corpo da válvula
Bronze CuSn5Zn5Pb5-B
2
Tubo empanque
Latão EN 12165 CW617N
3
Haste
316L S.S.
4*
Guarnições da haste
PTFE-CF
5*
Guarnição do corpo
GRAFITE
6
Obturador
316L S.S.
7
Guarnição do obturador
PTFE
8
Cabeça de comando
Poliamida PA 66 + GF 30%
9
Pistão
PBT + GF 20%
10
Insertos piloto
303 S.S.
* Para aplicações de alta pureza, estão disponíveis guarnições de haste em PTFE virgem e guarnição corpo em Peek

ZEUS

ZEUS CABEÇA Ø40

Modo de emprego

Limitador de curso
Permite limitar o deslocamento do obturador da válvula em abertura e, portanto, ajustar a vazão. Disponível para todas as versões. Nas versões de efeito simples normalmente abertas também pode ser usado como controle manual de emergência.
