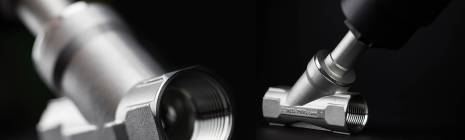

Válvula pneumática ARES manual com dispositivo de bloqueio

  • características
  • dimensões
  • materiais
  • documentos

CARACTERÍSTICAS GERAIS:
Material do corpo válvula: A351-CF3M (316L S.S.).
Conexões de válvula: ver o esquema de codificação.
Montagem em cada posição: horizontal, vertical, oblíqua.
Gama disponível entre DN 10 a DN 50.
Também disponível versão com dispositivo de bloqueio
Configuração ATEX 2014/34/UE a ser solicitada durante o pedido.
A pedido: versões para vácuo e uso de oxigênio.

FLUIDO INTERCEPTADO:
Ar, água, álcool, óleos, combustíveis, soluções salinas, vapor, etc..(no entanto compatíveis  com A 351 CF8M O CuSn5Zn5Pb5-B)
Pressão de utilização entre 0 a 16 / 25 bar (vapor a 180°C entre 0 a 10 bar) da versão escolhida.
Temperatura entre -10°C a +180°C.
Viscosidade máxima 600 cst (mm2/s).

DIMENSÕES
DN [mm]
G * [polegada]
øA
B
C
D
E
F
H
15
3/8”
63
138,5
126
169
85
34,5
12
15
1/2”
63
138,5
126
169
85
34,5
15
20
3/4”
63
148,5
133
176,2
95
34,7
16,3
25
1”
63
152
133
178,1
105
36,6
19,5
32
1”1/4
100
191,5
168
222,5
120
40,5
19
40
1”1/2
100
197
170
225
130
41
18
50
2”
100
213
180
239,5
150
45,5
20

* A pedido, rosca NPT

MATERIAIS

Descrição
Materiais
1
Corpo da válvula
CF8M
2
Glândula de empanque
CF8M
3
Haste
316L S.S.
4
Obturador
316L S.S.
5
Guarnição do obturador
PTFE
6
Manípulo
Tecnopolímero
7
Anel de bloqueio
304 S.S.
8
Pinça
Latão Brass
9
Bucha
Liga de alumínio
10
Apertaguarnição
304 S.S.
11
Ogiva
304 S.S.
