Válvula de esfera THOR Split Body PN 63-100 ANSI 600 aço carbono

Válvula de esfera THOR Split Body PN 63-100 ANSI 600 aço carbono
Categoria THOR
Subcategoria THOR Split Body

Família THOR Split Body PN 63-100 ANSI 600

CONFIGURAR Acionamento
SOLICITAR INFORMAÇÃO
IMPRIMIR PÁGINA
CÓDIGO DE DECODIFICAÇÃO
  • benefícios
  • características
  • dimensões
  • materiais
  • diagramas e torques de partida
  • acessórios
  • documentos

1. Dispositivo antiestático (continuidade elétrica entre a esfera, a haste e o corpo)
São evitadas cargas eletrostáticas que podem causar ignição em ambientes inflamáveis e/ou explosivos
Segurança garantida do contato durante toda a vida útil da válvula

2. Anel antifricção duplo
Garante um menor torque de acionamento da válvula
Menor desgaste comparado com a execução com anel simples

3. Pacote de guarnições em "v" com 3 guarnições mais o-ring
Uma vedação perfeita é garantida mesmo após um grande número de ciclos

4. Molas a prato na vedação da haste
Garantem a recuperação das folgas devido ao desgaste causado pelo movimento semi-rotativo do eixo evitando perdas para fora
Permitem manter energizadas as guarnições "chevron" (em V), evitando vazamentos para fora, diante de variações de temperatura consideráveis.

5. Vedação elastificada em grafite
Garante uma vedação para fora independentemente das variações de temperatura às quais a válvula está sujeita

Maior precisão no alinhamento dos eixos graças ao processamento do bruto ao acabado com um único posicionamento
Maior vida útil da própria válvula
Menor torque de acionamento

Fácil manutenção diretamente na planta

Contenção de custos durante uma fase de manutenção

Corpo da válvula em aço carbono feito com material normalizado certificado NACE em execução standard
Garante uma maior resistência à corrosão
Maior ductilidade do material

Processo de produção realizado inteiramente na OMAL
Controle máximo em todas as fases de processamento
Possibilidade de fornecer rapidamente execuções especiais exigidas pelo cliente

Certificado "Fire Safe"
Garante a vedação da válvula mesmo em caso de incêndio.

Certificado ATEX
Permite a instalação na presença de um ambiente potencialmente explosivo.

Certificação "TA LUFT fugitive emission"
Garante um alto grau de segurança da vedação da haste para o exterior

Certificado API6D
Podem ser utilizados nos setores de Óleo&Gás e Petroquímico
Rastreabilidade máxima do processo e do produto.

Certificado PED
Conformidade total com os padrões de segurança europeus para os dispositivos de pressão

Certificados até SIL 3
Alto nível de segurança funcional

EXECUÇÃO STANDARD
• Esfera flutuante, passagem total. Versões a passagem reduzida disponíveis.
• Vedação soft-seat DEVLON
• Normas para flanges de conexão ASME B16.5; EN1092-1
• Temperatura de operação ver diagrama de pressão temperatura
• Classe de pressão: ANSI 600 / PN63-100
• Classe de vedação: EN12266-1 rate A
• Fluido interceptado: produtos petrolíferos, fluidos autolubrificantes (líquidos e gasosos), desde que compatíveis com os materiais de construção. Para outras aplicações, contatar o escritório de vendas.
• Dispositivo antiestático EN12266-2
• Vedação da haste: pacote em V de série no TFM1600
• Vedação adicional da haste com O-ring FKM
• Haste anti Blow-out
• Perfuração do plano para atuador conforme ISO 5211
• Ângulo de fechamento >7°
• Tratamento de superfície polimento

EXECUÇÕES A PEDIDO
• Execução para temperatura de -40°C em LF2
• Para outros tipos de flanges, contatar nosso escritório de vendas.
• Guarnições de vedação em: PTFE preenchido com vidro (RPTFE-GF), PTFE preenchido com carbono (RPTFE-CF). Para outros tipos de material, contatar nosso escritório de vendas
• Execução unidirecional com furo de compensação de pressão na esfera
• Alavanca inox
• Porcas e molas de haste de aço inox
• Para execuções especiais com materiais (corpo/esfera/haste) diferentes do standard, contatar nosso escritório de vendas
• Tratamento de superfície: galvanização branca, pintura epóxi (para outros tratamentos, contatar o escritório de vendas).
• Marcação e certificado ATEX A PEDIDO

CERTIFICAÇÕES
• Em conformidade com a diretiva europeia 2014/68/UE PED; Fugitive Emission ISO 15848
(ISO FE BH-C03-SSA 0); TA-LUFT VDI 2440; FIRE SAFE: EN ISO 10497/API 607
• API 6D: certificado nº 6D-1007 apenas para válvulas com flanges ANSI
• Nível de segurança funcional até SIL 3 em conformidade com IEC 61508
• Em conformidade com a diretiva ATEX 2014/34/UE, certificado ATEX A PEDIDO

NORMAS DE PROJETO
• Espessuras do corpo em conformidade com: ASME B16.34, ASME VIII div.1, EN 12516.
• API 6D
• Materiais e classificações em conformidade com ASME B16.34 para válvulas ANSI e EN 12516 para
válvulas PN

DIMENSÕES  -PN-
MEDIDAPN
∅E
A
B
C
RACC. ISO
∅M
∅N
F/T
∅G
∅R
S
∅H
N° FUROS

∅I
P
Kg
L
H
Y

KIT DE ALAVANCA

KIT DE GUARNIÇÕES

DN [mm]
[polegada]
DN15
1/2”
63-100
13
40
54,5
9,6
F04
42
M5
12/8
105
45
2
75
4
14
20
6,3
165
80
150
KLV58006
KGBV472040
DN20
3/4”
63-100
19
45
57,5
9,6
F04
42
M5
12/8
130
58
2
90
4
18
22
7,9
190
83
150
KLV58006
KGBV472050
DN25
1”
63-100
25
50
71,5
14,6
F05
50
M6
16/10
140
68
2
100
4
18
24
11,0
216
95
275
KLV58008
KGBV472060
DN32
1” 1/4
63-100
32
55
76,5
14,6
F05
50
M6
16/10
155
78
2
110
4
22
24
13,7
229
100
275
KLV58008
KGBV472070
DN40
1” 1/2
63-100
38
68
98,5
20,4
F07
70
M8
22/14
170
88
3
125
4
22
26
20,4
241
120
350
KLV58010
KGBV472080
DN50
2”
63
51
74
107,5
20,4
F07
70
M8
22/14
180
102
3
135
4
22
26
25,1
292
129
350
KLV58010
KGBV472090
DN50
2”
100
51
74
107,5
20,4
F07
70
M8
22/14
195
102
3
145
4
26
28
27,3
292
129
350
KLV58010
KGBV472090
DN65
2” 1/2
63
64
94
144
25,1
F10
102
M10
30/18
205
122
3
160
8
22
26
44,0
330
180
450
KLV58012
KGBV472100
DN65
2” 1/2
100
64
94
144
25,1
F10
102
M10
30/18
220
122
3
170
8
26
30
47,0
330
180
450
KLV58012
KGBV472100
DN80
3”
63
76
101,5
151,5
25,1
F10
102
M10
30/18
215
138
3
170
8
22
28
51,9
356
188
450
KLV58012
KGBV472110
DN80
3”
100
76
101,5
151,5
25,1
F10
102
M10
30/18
230
138
3
180
8
26
32
55,3
356
188
450
KLV58012
KGBV472110
DN100
4”
63
102
126
196,5
40,5
F14
140
M16
45/30
250
162
3
200
8
26
30
102
432
233
800
KLV58014
KGBV472120
DN100
4”
100
102
126
196,5
40,5
F14
140
M16
45/30
265
162
3
210
8
30
36
106
432
233
800
KLV58014
KGBV472120

DIMENSÕES  -ANSI-
MEDIDA
ANSI
∅E
A
B
C
ATT. ISO
∅M
∅N
F/T
∅G
∅R
S
∅H
N° FUROS

∅I
P
Kg
L
H
Y

KIT DE ALAVANCA

KIT DE GUARNIÇÕES

DN [mm]
[polegada]
DN15
1/2”
600
13
40
54,5
9,6
F04
42
M5
12/8
95
34,9
6,3
66,7
4
16
21
5,5
165
80
150
KLV58006
KGBV472040
DN20
3/4”
600
19
45
57,5
9,6
F04
42
M5
12/8
115
42,9
6,3
82,6
4
19
22,5
6,5
190
83
150
KLV58006
KGBV472050
DN25
1”
600
25
50
71,5
14,6
F05
50
M6
16/10
125
50,8
6,3
88,9
4
19
24,3
9,3
216
95
275
KLV58008
KGBV472060
DN32
1” 1/4
600
32
55
76,5
14,6
F05
50
M6
16/10
135
63,5
6,3
98,4
4
19
27,3
12,1
229
100
275
KLV58008
KGBV472070
DN40
1” 1/2
600
38
68
98,5
20,4
F07
70
M8
22/14
155
73
6,3
114,3
4
22
29
18,9
241
120
350
KLV58010
KGBV472080
DN50
2”
600
51
74
107,5
20,4
F07
70
M8
22/14
165
92,1
6,3
127
8
19
32
23,9
292
129
350
KLV58010
KGBV472090
DN65
2” 1/2
600
64
94
144
25,1
F10
102
M10
30/18
190
104,8
6,3
149,2
8
22
36
44,3
330
180
450
KLV58012
KGBV472100
DN80
3”
600
76
101,5
151,5
25,1
F10
102
M10
30/18
210
127
6,3
168,3
8
22
39
54,0
356
188
450
KLV58012
KGBV472110
DN100
4”
600
102
126
196,5
40,5
F14
140
M16
45/30
275
157,2
6,3
215,9
8
25,5
45
113
432
233
800
KLV58014
KGBV472120

MATERIAIS
SPLIT BODY PN63-100 ANSI 600 aço carbono

Descrição
A105 Aço carbono
LF2 Aço carbono
1
Corpo
ASTM A105
ASTM A350 LF2
2
Terminal
3
Esfera
ASTM A351 CF8 (*)(**) (1.4308/Gx5CrNi19-10)
ASTM A351 CF8 (*)(**) (1.4308/Gx5CrNi19-10)
4
Haste
A564 TP.630 (17-4PH)
A564 TP.630 (17-4PH)
5*
Sede
DEVLON (.)
DEVLON (.)
6*
Guarnição corpo-terminal
GRAFOIL
GRAFOIL
7*
Vedação inferior da haste
TFM1600 (.)
TFM1600 (.)
8*
Pacote em V
TFM1600 (.)
TFM1600 (.)
9*
O-ring da haste
FKM (.)
FKM (.)
10
Anel apertaguarnição
Aço carbono galvanizado  (x) (1)
Aço carbono galvanizado  (x) (1)
11
Placa de bloqueio da porca
304 S.S.
304 S.S.
12
Porca da haste
UNI 3740-1 6S GALVANIZADO (x)
UNI 3740-1 6S GALVANIZADO (x)
13
Molas de copo
50CrV4 GALVANIZADO (xx)
50CrV4 GALVANIZADO (xx)
14
Dispositivo antiestático
316 S.S.
316 S.S.
15
Tirantes
ASTM A193-B7
ASTM A320-L7M
16
Porcas
ASTM A194-Gr.2H
ASTM A194-Gr.7M
17
Contraporca
UNI 3740-1 6S GALVANIZADO (x)
UNI 3740-1 6S GALVANIZADO (x)
18
Vite di fermo
A2-70 UNI 3740 (304 S.S.)
A2-70 UNI 3740 (304 S.S.)
19
Retenção de posição
Aço carbono galvanizado  (x)
Aço carbono galvanizado (x)
20
Alavanca
Fe37 galvanizado (x)
Fe37 galvanizado -  (x)
* Componentes do kit de guarnições


A pedido disponível em:
(*): A351 CF8M
(**): Para ≤DN32 disponível apenas em CF8M
(x): 304 s.s.
(xx): 301 s.s.
: para ≤DN32 disponível apenas em DEVLON
(1): Para DN100 disponível apenas em 304
(.): Outros materiais disponíveis a pedido

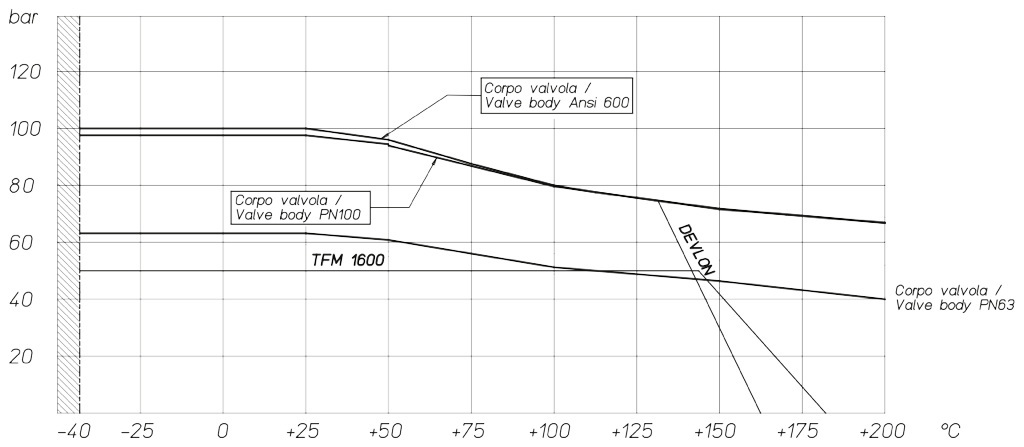

Diagrama de pressão/temperatura para válvulas com corpo em aço carbono

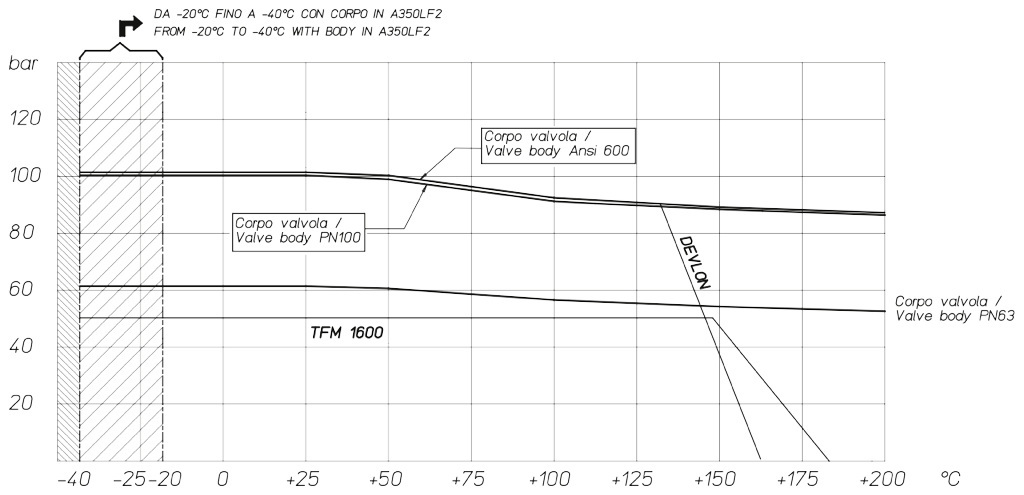

Diagrama de pressão/temperatura para válvulas com corpo em aço inoxidável

Fluxo/queda de pressão e coeficiente nominal Kv

O valor Kv é o valor da vazão em m3/h (com água a 15°C) que causa a queda de pressão de 1 bar.

EXTENSÃO GUIADA POR FUSÃO A ALAVANCA

MATERIAIS
PART. N°
DESCRIÇÃO
MATERIAL
1
Extensão
AISI304 S.S.
2
Pino
AISI 430 F
3
Bucha
DELRIN
4
O-RING
NBR
5
Alavanca
Fe 37 galvanizado(*)
6
Porca
aço carbono galvanizado (*)
7
Trava da alavanca
aço carbono galvanizado (*)
8
Parafuso de parada da alavanca
A2-70
9
Espaçador
PTFE Carbon Filled


(*): A pedido disponível em 304 S.S.


DIMENSÕES
ISO VÁLVULA
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,5
10/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
708,5708,522/1457,5351,5
F10
102111021130/1879,5451,5


NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido

EXTENSÃO GUIADA POR FUSÃO PARA ATUADOR

 MATERIAIS
PART. N°
 DESCRIÇÃO
MATERIAL
1
Extensão
ASTM A351 CF8M
2
Pino
AISI 430 F
3
Bucha
DELRIN
4
O-RING
NBR


NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido.

EXTENSÃO GUIADA SOLDADA A ALAVANCA

MATERIAIS
PART. N°
DESCRIÇÃO
MATERIAL
1
Extensão
304 s.s.
2
Pino
AISI 430 F
3
Bucha
DELRIN
4
O-Ring
NBR
5
Alavanca
Fe 37 galvanizado (*)
6
Porca
aço carbono galvanizado  (*)
7
Parada da alavanca
aço carbono galvanizado  (*)
8
Parafuso de parada da alavanca
A2-70
9
Porca de parada da alavanca
A2-70 (**)
10
Espaçador
PTFE Carbon Filled


(*): A pedido disponível em 304 S.S.
(**): não presente nas válvulas com conexão iso F04.

DIMENSÕES
ISO VÁLVULA
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,510/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
70970922/1457,5351,5
F10
102111021130/1879,5451,5


NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido.

EXTENSÃO GUIADA SOLDADA PARA ATUADOR

MATERIAIS
PART. N°
DESCRIÇÃO
MATERIAL
1
Extensão
304 S.S.
2
Pino
AISI 430 F
3
Bucha
DELRIN
4
O-RING
NBR


NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido.

EXTENSÃO COM VEDAÇÃO ADICIONAL

MATERIAIS
PART. N°
DESCRIÇÃO
MATERIAL
1
Extensão
304 s.s.
2
Pino
AA564 TP.630 (17-4ph)
3
Anel Anti-fricção
TFM1600
4
O-Ring
FKM
5
Gaxeta Em V
TFM1600
6
Anel Aperta-guarnição
304 s.s.
7
Molas prato
50CrV4 Galvanizado
8
Porca de haste
UNI 3740-1 6S Galvanizado
9
Placa de Bloqueio da Porca
304 s.s.
10
Guarnição de vedação
GRAFOIL


DIMENSÕES
ISO VÁLVULA
ØA
ØB
ØM
ØN
F/T
CD
F03
36
5,5
36M510/6
2010,2
F04
42
5,5
42M512/8
2615,1
F05
50
6,550M616/10
3521,2
F07
70
8,570M822/14
47,528,4
F10
102
10,5102M1030/18
6135,2

NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido.

CONFIGURAR DIRIGIR
Selecionar os parâmetros de pesquisa
PESQUISA DE ITEM
X FECHAR

PRÓXIMO EVENTO

Chem Uk 2021
Chem Uk 2021
NEC, Birmingham, 15th - 16th September 2021
