Válvula de esfera THOR Split Body ANSI 900-1500 aço carbono

Válvula de esfera THOR Split Body ANSI 900-1500 aço carbono
Categoria THOR
Subcategoria THOR Split Body

Família THOR Split Body ANSI 900-1500

CONFIGURAR Acionamento
SOLICITAR INFORMAÇÃO
IMPRIMIR PÁGINA
CÓDIGO DE DECODIFICAÇÃO
  • benefícios
  • características
  • dimensões
  • materiais
  • diagramas e torques de partida
  • acessórios
  • documentos

1. Dispositivo antiestático (continuidade elétrica entre a esfera, a haste e o corpo)
São evitadas cargas eletrostáticas que podem causar ignição em ambientes inflamáveis e/ou explosivos
Segurança garantida do contato durante toda a vida útil da válvula

2. Anel antifricção duplo
Garante um menor torque de acionamento da válvula
Menor desgaste comparado com a execução com anel simples

3. Pacote de guarnições em "v" com 3 guarnições mais o-ring
Uma vedação perfeita é garantida mesmo após um grande número de ciclos

4. Molas a prato na vedação da haste
Garantem a recuperação das folgas devido ao desgaste causado pelo movimento semi-rotativo do eixo evitando perdas para fora
Permitem manter energizadas as guarnições "chevron" (em V), evitando vazamentos para fora, diante de variações de temperatura consideráveis.

5. Vedação elastificada em grafite
Garante uma vedação para fora independentemente das variações de temperatura às quais a válvula está sujeita

Maior precisão no alinhamento dos eixos graças ao processamento do bruto ao acabado com um único posicionamento
Maior vida útil da própria válvula
Menor torque de acionamento

Fácil manutenção diretamente na planta

Contenção de custos durante uma fase de manutenção

Corpo da válvula em aço carbono feito com material normalizado certificado NACE em execução standard
Garante uma maior resistência à corrosão
Maior ductilidade do material

Processo de produção realizado inteiramente na OMAL
Controle máximo em todas as fases de processamento
Possibilidade de fornecer rapidamente execuções especiais exigidas pelo cliente

Certificado "Fire Safe"
Garante a vedação da válvula mesmo em caso de incêndio.

Certificado ATEX
Permite a instalação na presença de um ambiente potencialmente explosivo.

Certificação "TA LUFT fugitive emission"
Garante um alto grau de segurança da vedação da haste para o exterior

Certificado API6D
Podem ser utilizados nos setores de Óleo&Gás e Petroquímico
Rastreabilidade máxima do processo e do produto.

Certificado PED
Conformidade total com os padrões de segurança europeus para os dispositivos de pressão

Certificados até SIL 3
Alto nível de segurança funcional

EXECUÇÃO STANDARD
• Esfera flutuante, passagem total
• Vedação soft-seat: DEVLON
• Normas para flange de conexão ASME B16.5
• Distanciamento: ANSI B16.10
• Temperatura de operação, consultar o diagrama de pressão temperatura
• Classe de pressão: ANSI 900-1500
• Classe de vedação: EN12266-1 rate A
• Fluido interceptado: produtos petrolíferos, fluidos autolubrificantes (líquidos e gasosos), desde que compatíveis com os materiais de construção. Para outras aplicações, contatar o escritório de vendas.
• Dispositivo antiestático EN12266-2
• Vedação da haste: pacote em V de série em TFM 1600
• Vedação adicional da haste com O-ring FKM
• Haste anti Blow-out
• Perfuração do plano do atuador em conformidade com a ISO 5211
• Ângulo de fechamento >7°
• Tratamento de superfície em polimento

EXECUÇÕES A PEDIDO
• Execução para temperatura de -40°C em LF2, para outros tipos de flanges, contatar nosso escritório de vendas
• Guarnições de vedação em: PTFE preenchido com vidro (RPTFE-GF), PTFE preenchido com carbgrafite (RPTFE-CF). Para outros tipos de material, contatar nosso escritório de vendas.
• Execução unidirecional com furo de compensação de pressão na esfera.
• Alavanca porcas e molas haste de aço inox.
• Para execuções especiais com materiais (corpo/esfera/haste) diferentes do standard, contatar nosso escritório de vendas
• Tratamento de superfície: galvanização branca, pintura epóxi (para outros tratamentos, contatar nosso escritório de vendas).
• Marcação e certificado ATEX A PEDIDO

CERTIFICAÇÕES
• Em conformidade com a diretiva europeia 2014/68/UE PED; TA-LUFT VDI 2440; FIRE SAFE: ISO 10497 / API 607
• API 6D: certificado nº 6D-1007
• Nível de segurança funcional até SIL 3 em conformidade com a IEC 61508
• Em conformidade com a diretiva ATEX 2014/34/UE, certificado ATEX PEDIDO

NORMAS DE PROJETO
• API 6D
• Espessuras do corpo em conformidade com: ASME B16.34, ASME VIII div.1, EN 12516.
• Materiais e classificações em conformidade com a ASME B16.34

DIMENSÕES
MEDIDA
ANSI
A
B
C
∅E
∅G
H
∅H
∅I
L
∅M
∅N
P
∅R
S
Y
F/T
ATT. ISO

N° FUROS

Kg

KIT DE ALAVANCA


KIT DE GUARNIÇÕES

DN [mm]
[polegada]
DN 15
1/2”
ANSI 900/1500
48
77,5
14,6
13
120
100
82,5
22
216
50
M6
22,5
35
6,3
275
16/10
F05
4
9,7
KLV58008
KGBV469040
DN 20
3/4”
ANSI 900/1500
48
77,5
14,6
19
130
100
89
22
229
50
M6
25,2
43
6,3
275
16/10
F05
4
11,7
KLV58008
KGBV469050
DN 25
1”
ANSI 900/1500
48
77,5
14,6
25
149,2
100
101,6
25,4
254
50
M6
28,7
51
6,3
275
16/10
F05
4
13,9
KLV58008
KGBV469060

MATERIAIS
SPLIT BODY ANSI 900-1500 aço carbono

Descrição
Aço carbono A105
Aço carbono LF2
1
Corpo
ASTM A105
ASTM A350 LF2
2
Terminal
3
Esfera
ASTM A351 CF8M (1.4408/Gx5CrNiMo19-12-2) (*)
ASTM A351 CF8M (1.4408/Gx5CrNiMo19-12-2) (*)
4
Haste
A564 TP.630 (17-4PH)
A564 TP.630 (17-4PH)
5*
Sede
DEVLON
DEVLON
6*
Guarnição corpo-terminal
GRAFOIL
GRAFOIL
7*
Vedação inferior da haste
DEVLON
DEVLON
8*
Pacote em V
TFM1600 (.)
TFM1600 (.)
9*
O-ring da haste
FKM (.)
FKM (.)
10
Anel apertaguarnição
Aço carbono galvanizado  (x)
Aço carbono galvanizado  (x)
11
Placa de bloqueio da porca
304 S.S.
304 S.S.
12
Porca da haste
UNI 3740-1 6S GALVANIZADO (xx)
UNI 3740-1 6S GALVANIZADO (xx)
13
Molas de copo
50CrV4 GALVANIZADO (xx)
50CrV4 GALVANIZADO  (xx)
14
Dispositivo antiestático
316 S.S.
316 S.S.
15
Tirantes
ASTM A193-B7
ASTM A320-L7M
16
Porcas
ASTM A194-Gr.2H
ASTM A194-Gr.7M
17
Contraporca
UNI 3740-1 6S GALVANIZADO (x)
UNI 3740-1 6S GALVANIZADO (x)
18
Parafuso de retenção
A2-70 UNI 3740 (304 S.S.)
A2-70 UNI 3740 (304 S.S.)
19
Retenção de posição
Aço carbono galvanizado  (x)
Aço carbono galvanizado  (x)
20
Alavanca
Fe37 galvanizado (x)
Fe37 galvanizado  (x)
* Componentes do kit de guarnições


A pedido disponível em:
Para DN15 disponível apenas em 316 S.S.
(x): 304 s.s.
(xx): 301 s.s.
(.): Outros materiais disponíveis a pedido

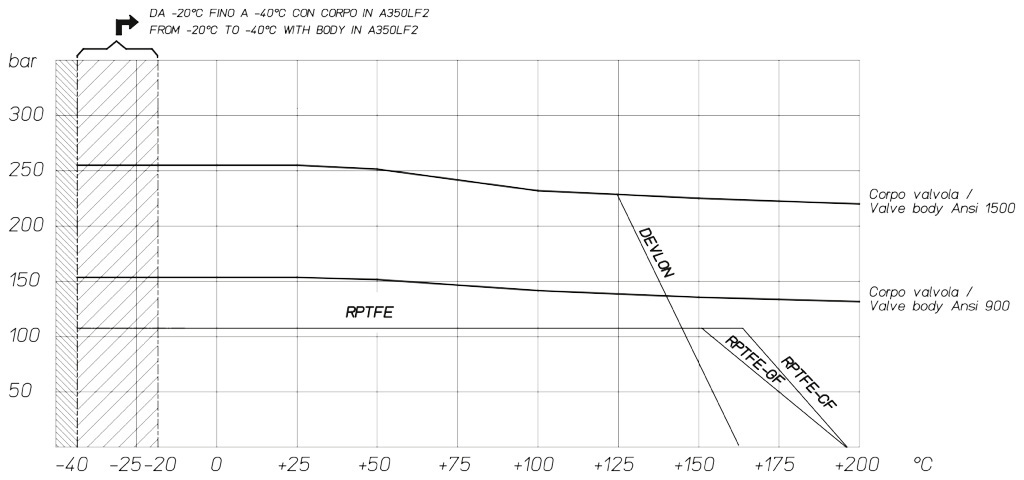

Diagrama de pressão/temperatura para válvulas com corpo em aço carbono

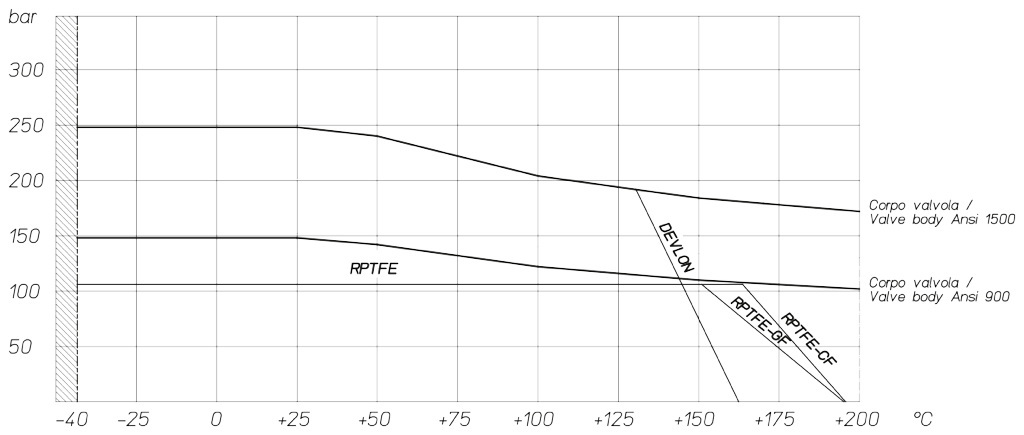

Diagrama de pressão/temperatura para válvulas com corpo em aço inoxidável

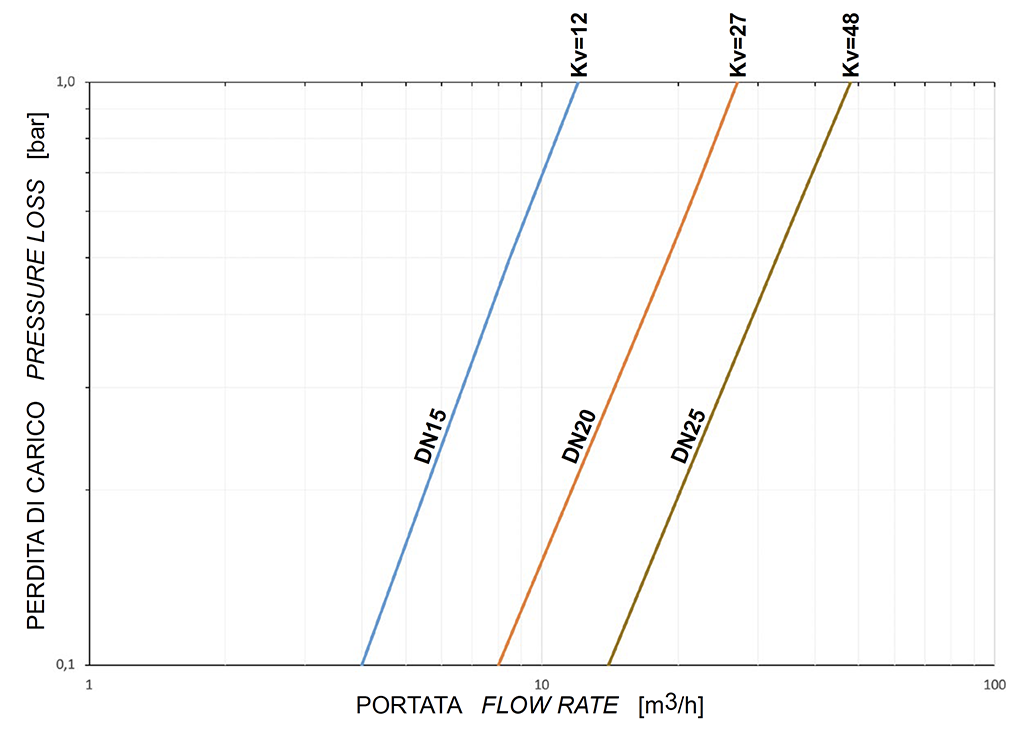

Fluxo/queda de pressão e coeficiente nominal Kv

O valor Kv é o valor da vazão em m3/h (com água a 15°C) que causa a queda de pressão de 1 bar.

TORQUES DE PARTIDA EM Nm COM SEDE EM DEVLON COM FLUIDO INTERCEPTADO DE ÁGUA (*)

DN 15
DN 20
DN 25
0 bar
15
18
20
100 bar
20
23
26
150 bar
25
30
40
250 bar
30
40
60


* Se forem interceptados fluidos de desengorduramento e/ou contendo partículas sólidas, os torques de operação podem ser aumentados em relação ao que está relatado na tabela.

Os valores de torque em Nm podem variar dependendo da temperatura do fluido. Considerar um fator de segurança de 1.4. Com frequentes ciclos de abertura e fechamento, o torque de operação pode diminuir significativamente em relação ao inicial.

O dimensionamento dos atuadores pneumáticos foi feito considerando uma pressão mínima de alimentação de 5,6 barg.

EXTENSÃO GUIADA POR FUSÃO A ALAVANCA

MATERIAIS
PART. N°
DESCRIÇÃO
MATERIAL
1
Extensão
AISI304 S.S.
2
Pino
AISI 430 F
3
Bucha
DELRIN
4
O-RING
NBR
5
Alavanca
Fe 37 galvanizado(*)
6
Porca
aço carbono galvanizado (*)
7
Trava da alavanca
aço carbono galvanizado (*)
8
Parafuso de parada da alavanca
A2-70
9
Espaçador
PTFE Carbon Filled


(*): A pedido disponível em 304 S.S.


DIMENSÕES
ISO VÁLVULA
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,5
10/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
708,5708,522/1457,5351,5
F10
102111021130/1879,5451,5


NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido

EXTENSÃO GUIADA POR FUSÃO PARA ATUADOR

 MATERIAIS
PART. N°
 DESCRIÇÃO
MATERIAL
1
Extensão
ASTM A351 CF8M
2
Pino
AISI 430 F
3
Bucha
DELRIN
4
O-RING
NBR


NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido.

EXTENSÃO GUIADA SOLDADA A ALAVANCA

MATERIAIS
PART. N°
DESCRIÇÃO
MATERIAL
1
Extensão
304 s.s.
2
Pino
AISI 430 F
3
Bucha
DELRIN
4
O-Ring
NBR
5
Alavanca
Fe 37 galvanizado (*)
6
Porca
aço carbono galvanizado  (*)
7
Parada da alavanca
aço carbono galvanizado  (*)
8
Parafuso de parada da alavanca
A2-70
9
Porca de parada da alavanca
A2-70 (**)
10
Espaçador
PTFE Carbon Filled


(*): A pedido disponível em 304 S.S.
(**): não presente nas válvulas com conexão iso F04.

DIMENSÕES
ISO VÁLVULA
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,510/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
70970922/1457,5351,5
F10
102111021130/1879,5451,5


NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido.

EXTENSÃO GUIADA SOLDADA PARA ATUADOR

MATERIAIS
PART. N°
DESCRIÇÃO
MATERIAL
1
Extensão
304 S.S.
2
Pino
AISI 430 F
3
Bucha
DELRIN
4
O-RING
NBR


NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido.

EXTENSÃO COM VEDAÇÃO ADICIONAL

MATERIAIS
PART. N°
DESCRIÇÃO
MATERIAL
1
Extensão
304 s.s.
2
Pino
AA564 TP.630 (17-4ph)
3
Anel Anti-fricção
TFM1600
4
O-Ring
FKM
5
Gaxeta Em V
TFM1600
6
Anel Aperta-guarnição
304 s.s.
7
Molas prato
50CrV4 Galvanizado
8
Porca de haste
UNI 3740-1 6S Galvanizado
9
Placa de Bloqueio da Porca
304 s.s.
10
Guarnição de vedação
GRAFOIL


DIMENSÕES
ISO VÁLVULA
ØA
ØB
ØM
ØN
F/T
CD
F03
36
5,5
36M510/6
2010,2
F04
42
5,5
42M512/8
2615,1
F05
50
6,550M616/10
3521,2
F07
70
8,570M822/14
47,528,4
F10
102
10,5102M1030/18
6135,2

NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido.
