Válvula de esfera THOR Split Body ANSI 150-300 passagem reduzida aço carbono

Baixar Catálogo geral
Baixar catálogo de acessórios para actuadores
Decodificar MAGNUM & THOR
Configurar o seu produto
Baixar o arquivo em 2D e 3D em vários formatos
Baixar Condições de venda
Válvula de esfera THOR Split Body ANSI 150-300 passagem reduzida aço carbono
Macro Válvulas de esfera
Categoria THOR
Subcategoria THOR Split Body

Família THOR Split Body ANSI 150-300 passagem reduzida

CONFIGURAR Acionamento
SOLICITAR INFORMAÇÃO
IMPRIMIR PÁGINA
CÓDIGO DE DECODIFICAÇÃO
  • benefícios
  • dimensões
  • materiais
  • acessórios
  • documentos
Válvula de esfera THOR Split Body ANSI 150-300 passagem reduzida aço carbono - benefícios -

1. Dispositivo antiestático (continuidade elétrica entre a esfera, a haste e o corpo)
São evitadas cargas eletrostáticas que podem causar ignição em ambientes inflamáveis e/ou explosivos
Segurança garantida do contato durante toda a vida útil da válvula

2. Anel antifricção duplo
Garante um menor torque de acionamento da válvula
Menor desgaste comparado com a execução com anel simples

3. Pacote de guarnições em "v" com 3 guarnições mais o-ring
Uma vedação perfeita é garantida mesmo após um grande número de ciclos

4. Molas a prato na vedação da haste
Garantem a recuperação das folgas devido ao desgaste causado pelo movimento semi-rotativo do eixo evitando perdas para fora
Permitem manter energizadas as guarnições "chevron" (em V), evitando vazamentos para fora, diante de variações de temperatura consideráveis.

5. Vedação elastificada em grafite
Garante uma vedação para fora independentemente das variações de temperatura às quais a válvula está sujeita

Maior precisão no alinhamento dos eixos graças ao processamento do bruto ao acabado com um único posicionamento
Maior vida útil da própria válvula
Menor torque de acionamento

Fácil manutenção diretamente na planta
Contenção de custos durante uma fase de manutenção

Corpo da válvula em aço carbono feito com material normalizado certificado NACE em execução standard
Garante uma maior resistência à corrosão
Maior ductilidade do material

Processo de produção realizado inteiramente na OMAL
Controle máximo em todas as fases de processamento
Possibilidade de fornecer rapidamente execuções especiais exigidas pelo cliente

Certificado "Fire Safe"
Garante a vedação da válvula mesmo em caso de incêndio.

Certificado ATEX
Permite a instalação na presença de um ambiente potencialmente explosivo.

Certificação "TA LUFT fugitive emission"
Garante um alto grau de segurança da vedação da haste para o exterior

Certificado PED
Conformidade total com os padrões de segurança europeus para os dispositivos de pressão

Certificados até SIL 3
Alto nível de segurança funcional

Válvula de esfera THOR Split Body ANSI 150-300 passagem reduzida aço carbono - dimensões -

DIMENSÕES
MEDIDA
H
Y
∅V
∅M
∅N
F/T
ATT. ISO
KIT DE ALAVANCA
DN [mm]
[polegada]
DN 20x15
3/4” x 1/2”
71
140
---
36
M5
10/6
F03
KLV58004
DN 25x20
1” x 3/4”
73
140
---
36
M5
10/6
F03
KLV58004
DN 32x25
1” 1/4 x 1”
87
150
---
42
M5
12/8
F04
KLV58006
DN 40x32
1” 1/2 x 1” 1/4
91
150
---
42
M5
12/8
F04
KLV58006
DN 50x40
2” x 1” 1/2
108
275
---
50
M6
16/10
F05
KLV58008
DN 65x50
2” 1/2 x 2”
118
275
---
50
M6
16/10
F05
KLV58008
DN 80x65
3” x 2” 1/2
143
350
---
70
M8
22/14
F07
KLV58010
DN 100x80
4” x 3”
150
350
---
70
M8
22/14
F07
KLV58010
DN 125x100
5” x 4”
198
450
---
102
M10
30/18
F10
KLV58012
DN 150x100
6” x 4”
208
450
---
102
M10
30/18
F10
KLV58012
DN 200x150 ANSI 150 (*)
8” x 6”
522
326
400
140
M16
45/30
F14
---
DN 200x150 ANSI 300
8” x 6”
522
347,5
600
140
M16
45/30
F14
---
DN 250x200 ANSI 150 (*)
10” x 8”
516
347
500
140
M16
52/35
F14
---


Versão STANDARD com redutor manual para DN200x150 e DN250x200.
(*) A PEDIDO versão com alavanca.

Válvula de esfera THOR Split Body ANSI 150-300 passagem reduzida aço carbono - dimensões -

DIMENSÕES
MEDIDA
ANSI
∅E
A
B
C
∅G
∅R
S
P
∅H
N° FUROS
∅I
Kg
L
KIT DE ALAVANCA
DN [mm]
[polegada]
DN 20x15
3/4” x 1/2”
150
19
32
52
10
100
42,9
1,6
13
69,8
4
16
2,9
117 (3)
KGBV485040
DN 20x15
3/4” x 1/2”
300
19
32
52
10
11842,9
1,6
16,6
82,6
4
19
4,1
152 (3)
KGBV485040
DN 25x20
1” x 3/4”
150
25
35
55
10
110
50,8
1,6
14,5
79,2
4
16
3,9
127 (3)
KGBV485050
DN 25x20
1” x 3/4”
300
25
35
55
10
125
50,8
1,6
18
88,9
4
19
5,2
165 (3)
KGBV485050
DN 32x25
1” 1/4 x 1”
150
32
42
68
15
11863,5
1,6
16,1
88,9
4
16
5,1
140 (3)
KGBV485060
DN 32x25
1” 1/4 x 1”
300
32
42
68
15
135
63,5
1,6
19,5
98,6
4
19
7
178 (3)
KGBV485060
DN 40x32
1” 1/2 x 1” 1/4
150
38
47
73
15
12873
1,6
18
98,6
4
16
7,7
165 (3)
KGBV485070
DN 40x32
1” 1/2 x 1” 1/4
300
38
47
73
15
155
73
1,6
21
114,3
4
22
10,8
190 (3)
KGBV485070
DN 50x40
2” x 1” 1/2
150
51
58
93
21
15391,91,6
19,6
120,6
4
19
11,8
178 (4)
KGBV485080
DN 50x40
2” x 1” 1/2
300
51
58
93
21
165
91,91,6
22,6
127
8
19
14,1
216 (4)
KGBV485080
DN 65x50
2” 1/2 x 2”
150
64
67
102
21
180
104,6
1,6
22,6
139,7
4
19
18,3
191 (4)
KGBV485090
DN 65x50
2” 1/2 x 2”
300
64
67
102
21
190
104,6
1,6
26,1
149,4
8
22
21,5
241 (4)
KGBV485090
DN 80x65
3” x 2” 1/2
150
76
83
130,5
28,4
190
127
1,6
24
152,4
4
19
25,6
203 (4)
KGBV485100
DN 80x65
3” x 2” 1/2
300
76
83
130,5
28,4
210
127
1,6
29
168,1
8
22
33,6
282 (4)
KGBV485100
DN 100x80
4” x 3”
150
102
90
137,5
28,4
230
157,2
1,6
24,6
190,5
8
19
35,9
229 (4)
KGBV485110
DN 100x80
4” x 3”
300
102
96
137,5
28,4
255
157,2
1,6
32,6
200,2
8
22
50,5
305 (4)
KGBV485110
DN 125x100
5” x 4”
150
118
111
172
35
255
185,7
1,6
24,6
215,9
8
22
53
254 (3)
KGBV485120
DN 125x100
5” x 4”
300
118
111
172
35
280
185,7
1,6
36,6
215,98
22
78,9
381 (3)
KGBV485120
DN 150x100
6” x 4”
150
152
111
172
35
280
215,9
1,6
25,6
241,3
8
22
67,7
394 (4)
KGBV485120
DN 150x100
6” x 4”
300
152
111
172
35
320
215,9
1,6
37,6
269,7
12
22
91,4
403 (4)
KGBV485120
DN 200x150(*)
8” x 6”
150
203
154
227,5
40,5
345
269,7
1,6
29
298,4
8
22
151,5
457 (4)
KGBV485140
DN 200X150
8” x 6”
300
203
154
227,5
40,5
381269,7
1,6
42,5
330,2
12
25,4
184
502
KGBV48514D
DN 250x200(*)
10” x 8”
150
254
188
274
44,8
407323,8
1,6
31
362
12
25,4
246
533 (4)
KGBV485150

Versão STANDARD com redutor manual para DN200x150 e DN250x200.
(*) A PEDIDO versão com alavanca.
(3) ANSI B16.10
(4) B16.10 / API6D

Válvula de esfera THOR Split Body ANSI 150-300 passagem reduzida aço carbono - materiais -

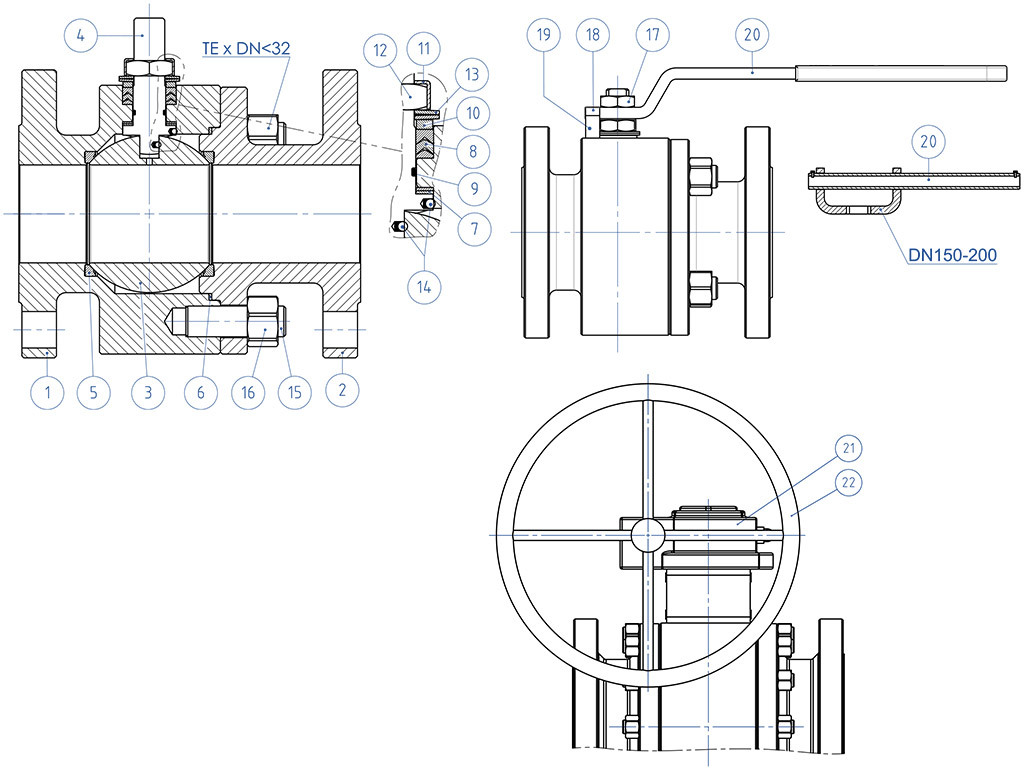

MATERIAIS
SPLIT BODY ANSI 150-300 aço carbono
