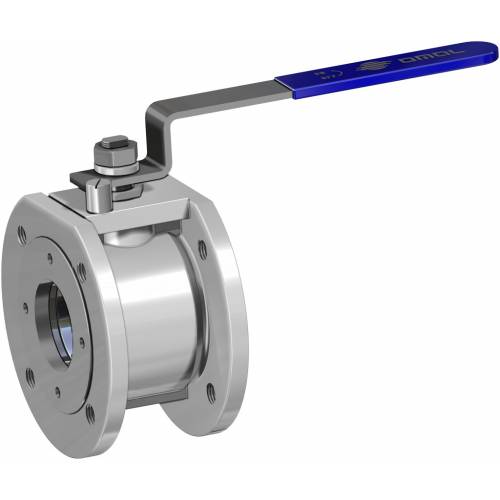

Válvula de esfera STARK Wafer PN 16-40 aço inox

  • benefícios
  • características
  • dimensões
  • materiais
  • documentos

1. Vedação adicional por Oring
Garante uma vedação adicional para o exterior

2. Dispositivo antiestático (continuidade elétrica entre a esfera, a haste e o corpo)
São evitadas cargas eletrostáticas que poderiam ser a causa de ignição em ambientes inflamáveis e/ou explosivos
Segurança garantida do contato durante toda a vida útil da válvula

3. Vedação elastificada em grafite
Garante uma vedação para o exterior, independentemente da faixa de temperatura à qual a válvula está sujeita

Linha de válvulas fundidas
Menor peso da válvula

Certificado "Fire Safe"
Garante a vedação da válvula mesmo em caso de incêndio

Certificado ATEX
Permite a instalação na presença de um ambiente potencialmente explosivo

Certificado PED
Conformidade com a diretiva européia de segurança para dispositivos sob pressão

EXECUÇÃO STANDARD
• Esfera flutuante, passagem total
• Vedação soft-seat PTFE +15% vidro
• Normas para flange de conexão EN 1092-1;
• Temperatura de uso: -20°C/ +150°C
• Classe de pressão: PN16-40
• Fluido interceptado: ar, água, gás, produtos petrolíferos.
• Dispositivo antiestático EN12266-2
• Vedação da haste: pacote em V de série em PTFE
• Vedação adicional da haste com O-ring FKM
• Haste anti Blow-out

CERTIFICAÇÕES
• Em conformidade com a diretiva europeia 2014/68/UE PED;
• Em conformidade com a diretiva ATEX 2014/34/UE
• FIRE SAFE: API 607 - EN ISO 10497

DIMENSÕES E CÓDIGOS
MEDIDA
PN
Código Aço Carbono A216 WCB
Código de aço inoxidável CF8M
ØE
A
Y
ØG
ØR
S
P
ØH

N°Furos

ØI
Kg
L
DN [mm]
[polegada]
DN 15
1/2"
PN16-40
LST04F00CC
LST04F00AE
15
70
153
88
45
1
6
65
4
M12
1,2
36
DN 20
3/4"
PN16-40
LST05F00CC
LST05F00AE
20
70
153
98
58
1
6
75
4
M12
1,4
38
DN 25
1"
PN16-40
LST06F00CC
LST06F00AE
25
80
152,5
108
68
1,75
7
85
4
M12
2
43
DN 32
1" 1/4
PN16-40
LST07F00CC
LST07F00AE
32
87
152,5
128
78
1,5
7
100
4
M16
2,9
51
DN 40
1" 1/2
PN16-40
LST08F00CC
LST08F00AE
38
102
181
150
88
1,5
13
110
4
M16
4,4
63
DN 50
2"
PN16-40
LST09F00CC
LST09F00AE
50
108
181
165
102
1,5
14
125
4
M16
5,5
70
DN 65
2" 1/2
PN10-16
LST10E00CC
LST10E00AE
65
143
287,5
186
123
1,5
13,5
145
4
M16
10,1
107
DN 80
3"
PN16-40
LST11F00CC
LST11F00AE
76
152
287,5
200
138
3
21
160
8
M16
13
120
DN100
4"
PN10-16
LST12E00CC
LST12E00AE
96
168
322
220
158
2,5
17
180
8
M16
19,7
152

MATERIAIS   -   B.O.M

Descrição
Versão - Aço Carbono
Versão - Aço Inoxidável
1
Corpo
ASTM A216 WCB
ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)
2
Anel
3
Esfera
ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)
ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)
4
Haste
ASTM A276 316
ASTM A276 316
5
Sede
PTFE + 15% PREENCHIDO COM VIDRO
PTFE + 15% PREENCHIDO COM VIDRO
6
Guarnição corpo-terminal
GRAFITE
GRAFITE
7
Vedação inferior
PTFE
PTFE
8
Pacote em V
9
O-ring da haste
FKM
FKM
10
Apertaguarnição
304 s.s.
304 s.s.
11
Porca da haste
12
Roseta elástica
13
Dispositivo antiestático
AÇO INOXIDÁVEL
AÇO INOXIDÁVEL
14
Trava alavanca
304 s.s.
304 s.s.
15
Alavanca
AÇO INOXIDÁVEL
AÇO INOXIDÁVEL
