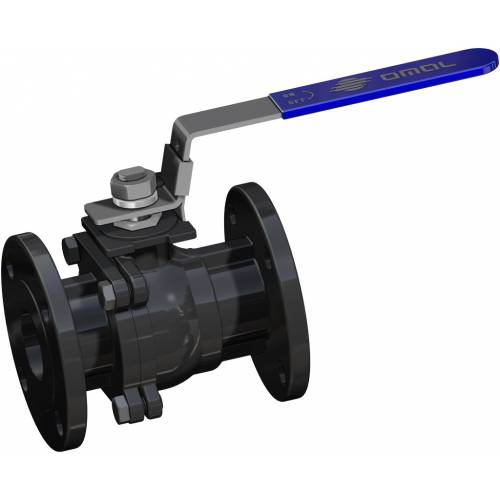

Válvula de esfera SPARTAN Split Body PN 16-40 ANSI 150-300 aço carbono

  • benefícios
  • características
  • dimensões
  • materiais
  • documentos

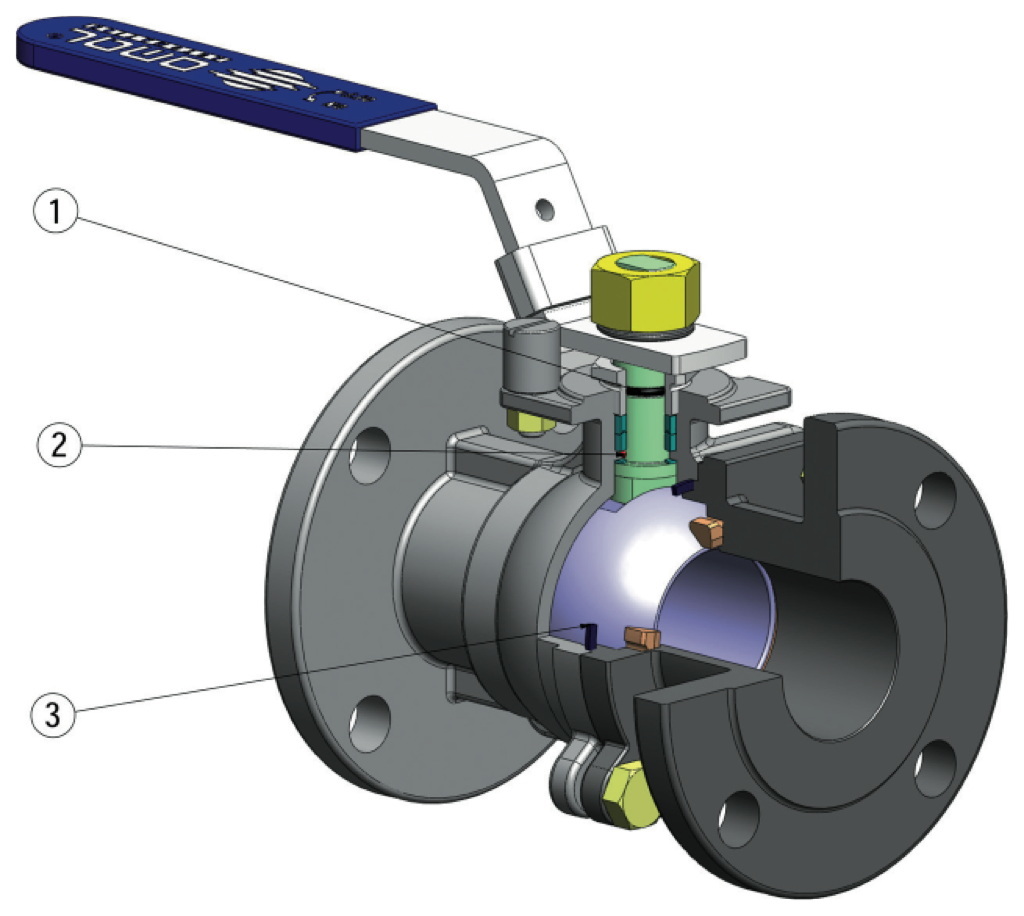

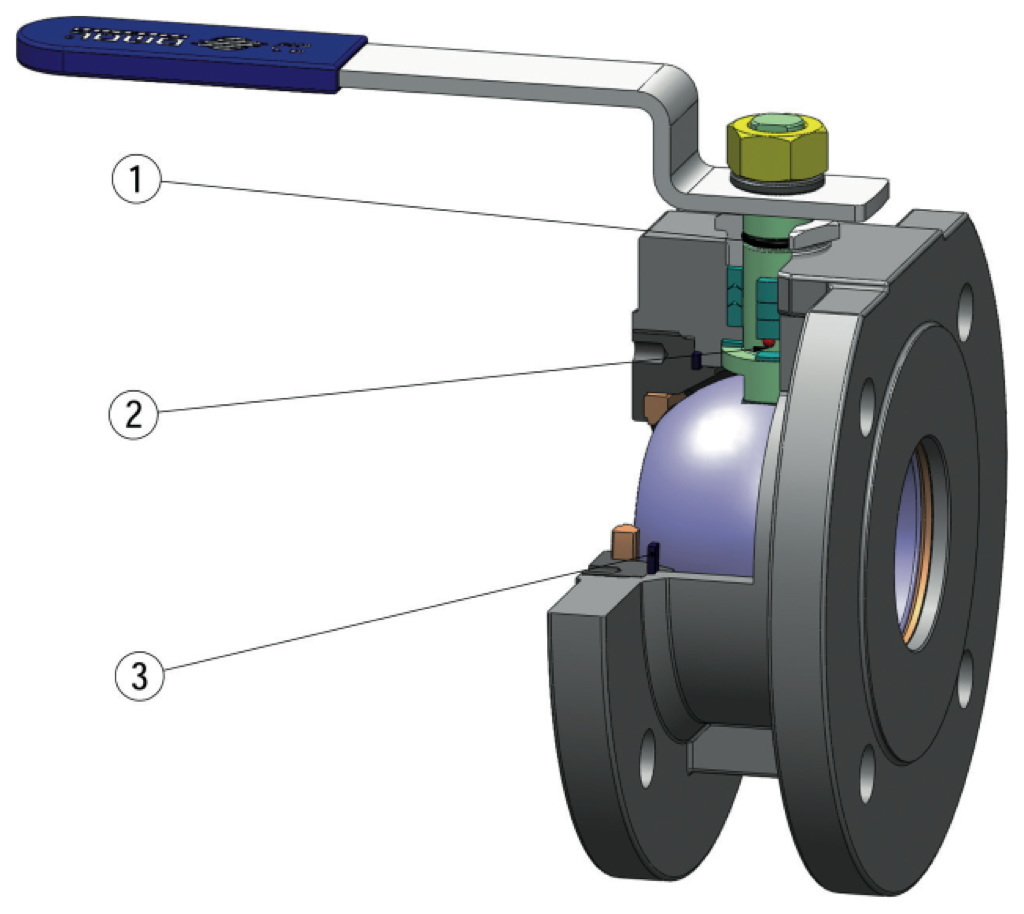

1. Vedação adicional por Oring
Garante uma vedação adicional para o exterior

2. Dispositivo antiestático (continuidade elétrica entre a esfera, a haste e o corpo)
São evitadas cargas eletrostáticas que poderiam ser a causa de ignição em ambientes inflamáveis e/ou explosivos
Segurança garantida do contato durante toda a vida útil da válvula

3. Vedação elastificada em grafite
Garante uma vedação para o exterior, independentemente da faixa de temperatura à qual a válvula está sujeita

Linha de válvulas fundidas
Menor peso da válvula

Certificado "Fire Safe"
Garante a vedação da válvula mesmo em caso de incêndio

Certificado ATEX
Permite a instalação na presença de um ambiente potencialmente explosivo

Certificado PED
Conformidade com a diretiva européia de segurança para dispositivos sob pressão

EXECUÇÃO STANDARD
• Esfera flutuante, passagem completa
• Vedação de PTFE soft-seat + 15% vidro
• Norma para flange de conexão EN 1092-1; ASME B16.5
• Temperatura de operação: -20°C / +150°C
• Classe de pressão: PN16-40; ANSI 150-300
• Fluido interceptado: ar, água, gás, produtos petrolíferos.
• Dispositivo antiestático EN12266-2
• Vedação da haste: embalagem em V em PTFE
• Vedação adicional da haste com O-ring FKM
• Haste anti Blow-out
• Tratamento de superfície polimento

CERTIFICAÇÕES
• Em conformidade com a diretiva europeia 2014/68/UE PED
• Em conformidade com a diretiva ATEX 2014/34/UE
• FIRE SAFE: API 607 - EN ISO 10497

​​​​

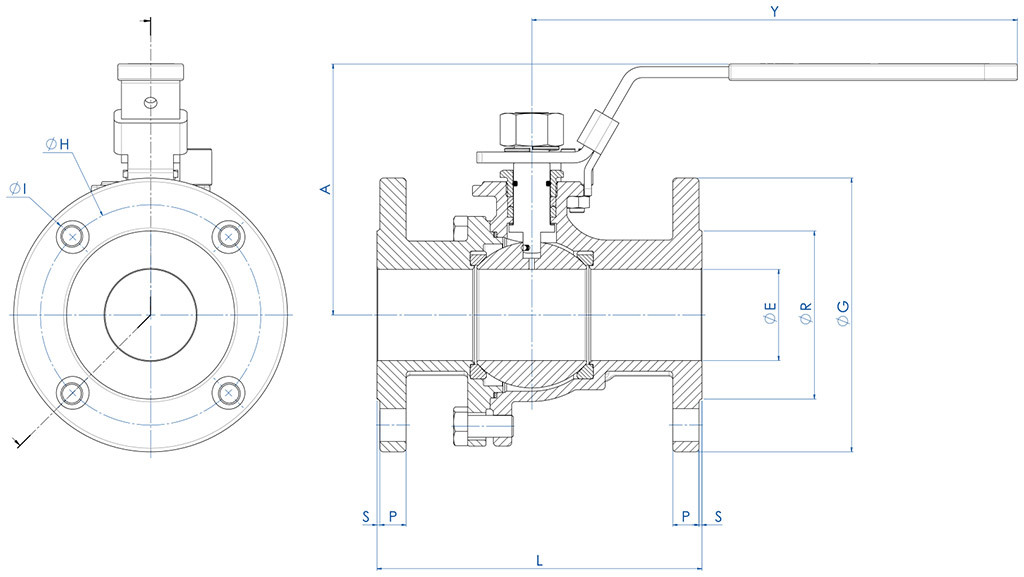

DIMENSÕES E CÓDIGOS  -PN-
MEDIDA PNCódigo Aço Carbono A216 WCB
Código Aço inoxidável CF8M
ØEAYØGØRSPØHN° Furos
ØIKgL
DN [mm][polegada]
DN 151/2"PN16-40LSP04F03CCLSP04F03AE1585,71699545214654142,3115 (1)
DN 203/4"PN16-40LSP05F03CCLSP05F03AE2087,516910558216754142,9120 (1)
DN 251"PN16-40LSP06F03CCLSP06F03AE2510320511568216854143,8125 (1)
DN 321" 1/4PN16-40LSP07F03CCLSP07F03AE32108205140782161004185,3130 (1)
DN 401" 1/2PN16-40LSP08F03CCLSP08F03AE38126266150883151104186,9140 (1)
DN 502"PN16-40LSP09F03CCLSP09F03AE501332661651023171254189,4150 (1)
DN 652" 1/2PN16LSP10E03CCLSP10E03AE6314229818512231514541813,1170 (1)
DN 803"PN16-40LSP11F03CCLSP11F03AE7616539020013832116081817,8180 (1)
DN1004"PN16LSP12E03CCLSP12E03AE9618339022015831718081825190 (1)



DIMENSÕES E CÓDIGOS   -ANSI-
 MEDIDAANSICódigo Aço Carbono A216 WCB
Código de aço inoxidável CF8M
ØEAYØGØRSPØHN°Furos ØIKgL
DN [mm][polegada]
DN 151/2”ANSI 150LSP04104CCLSP04104AE1585,716989351,69,660,54161,8108 (2)
DN 151/2”ANSI 300LSP04204CCLSP04204AE1585,716995351,612,766,54162,3140 (2)
DN 203/4”ANSI 150LSP05104CCLSP05104AE2088,516999431,69,6704162117 (2)
DN 203/4”ANSI 300LSP05204CCLSP05204AE2088,5169117431,614,282,54193,2152 (2)
DN 251”ANSI 150LSP06104CCLSP06104AE25103205108511,69,7794163127 (2)
DN 251”ANSI 300LSP06204CCLSP06204AE25103,3205124511,615,9894194,4165 (2)
DN 321” 1/4ANSI 150LSP07104CCLSP07104AE3210820511763,51,611,188,94164140 (2)
DN 321” 1/4ANSI 300LSP07204CCLSP07204AE32108205133641,617,598,54195,7178 (2)
DN 401” 1/2ANSI 150LSP08104CCLSP08104AE3812826612773,21,612,798,64165,8165 (2)
DN 401” 1/2ANSI 300LSP08204CCLSP08204AE38128,4266156731,6191154228,6190 (2)
DN 502”ANSI 150LSP09104CCLSP09104AE50136266152921,614,4120,7419,18,4178 (2)
DN 502”ANSI 300LSP09204CCLSP09204AE50135,9266165921,620,812781910,9216 (2)
DN 652” 1/2ANSI 150LSP10104CCLSP10104AE65148298178104,61,616139419,113,2190 (2)
DN 652” 1/2ANSI 300LSP10204CCLSP10204AE63147,62981901051,623,814982216,7241 (2)
DN 803”ANSI 150LSP11104CCLSP11104AE801683901901271,617,5152419,117,3203 (2)
DN 803”ANSI 300LSP11204CCLSP11204AE76167,53902101271,626,916882223,9282 (2)
DN1004”ANSI 150LSP12104CCLSP12104AE100183390228157,21,622,4190,5819,127,8229 (2)
DN1004”ANSI 300LSP12204CCLSP12204AE100182,53902541571,630,220082238,4305 (2)
(1) EN 558 TAB.2 COL.14/DIN 3202-1 F4             (2) ANSI B16.10

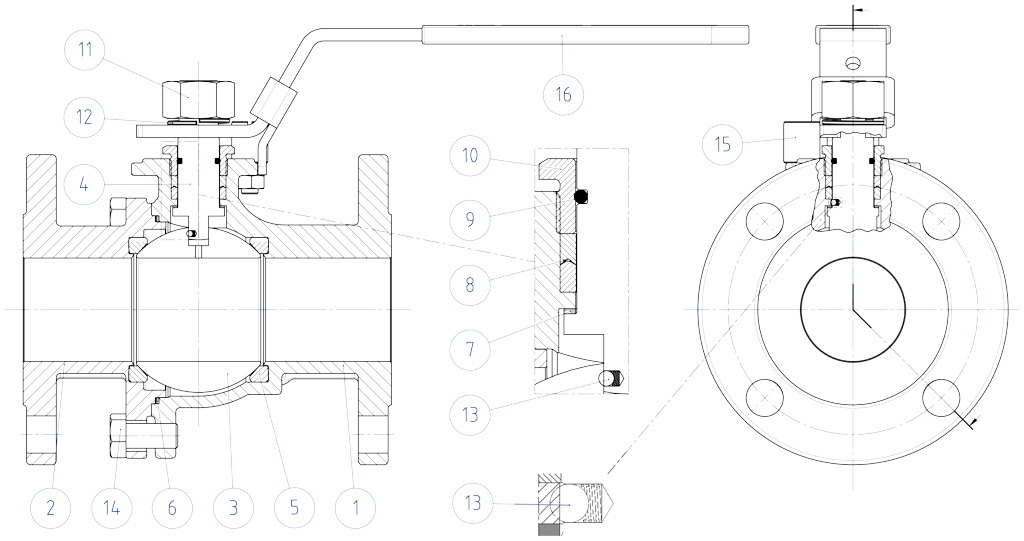

<table border="0" cellpadding="0" cellspacing="0" width="735"><tbody><tr height="17"><td class="fr-highlighted" colspan="4" height="17" style="width: 99.8639%; text-align: center;" width="735"><div style="text-align: center;"><b>MATERIALES   -   B.O.M.</b></div></td></tr><tr height="28"><td class="fr-highlighted" height="28" style="width: 3.8096%; text-align: center;" width="28"><b>N°</b><br></td><td class="fr-highlighted" style="width: 35.102%; text-align: center;" width="259"><b>Descripción</b><b>  </b><br></td><td class="fr-highlighted" style="text-align: center;" width="224"><b>Versión - Acero al Carbono</b><br></td><td class="fr-highlighted" style="text-align: center;" width="224"><b>Versión - Acero inoxidable</b><br></td></tr><tr height="17"><td height="17" style="width: 3.8096%; text-align: center;" width="28">1<br></td><td style="width: 35.102%; text-align: center;" width="259">Cuerpo<br></td><td rowspan="2" style="text-align: center;" width="224">ASTM A216 WCB<br></td><td rowspan="2" style="text-align: center;" width="224">ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)<br></td></tr><tr height="17"><td height="17" style="width: 3.8096%; text-align: center;" width="28">2<br></td><td style="width: 35.102%; text-align: center;" width="259">Terminal<br></td></tr><tr height="17"><td height="17" style="width: 3.8096%; text-align: center;" width="28">3<br></td><td style="width: 35.102%; text-align: center;" width="259">Bola<br></td><td style="text-align: center;" width="224">ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)<br></td><td style="text-align: center;" width="224">ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)<br></td></tr><tr height="17"><td height="17" style="width: 3.8096%; text-align: center;" width="28">4<br></td><td style="width: 35.102%; text-align: center;" width="259">Vástago<br></td><td style="text-align: center;" width="224">ASTM A276 316<br></td><td style="text-align: center;" width="224">ASTM A276 316<br></td></tr><tr height="17"><td height="17" style="width: 3.8096%; text-align: center;" width="28">5<br></td><td style="width: 35.102%; text-align: center;" width="259">Asiento<br></td><td style="text-align: center;" width="224">PTFE + 15% LLENO DE VIDRIO<br></td><td style="text-align: center;" width="224">PTFE + 15% LLENO DE VIDRIO<br></td></tr><tr height="17"><td height="17" style="width: 3.8096%; text-align: center;" width="28">6<br></td><td style="width: 35.102%; text-align: center;" width="259">Junta cuerpo-terminal<br></td><td style="text-align: center;" width="224">GRAFITO<br></td><td style="text-align: center;" width="224">GRAFITO<br></td></tr><tr height="17"><td height="17" style="width: 3.8096%; text-align: center;" width="28">7<br></td><td style="width: 35.102%; text-align: center;" width="259">Junta inferior<br></td><td rowspan="2" style="text-align: center;" width="224">PTFE<br></td><td rowspan="2" style="text-align: center;" width="224">PTFE<br></td></tr><tr height="17"><td height="17" style="width: 3.8096%; text-align: center;" width="28">8<br></td><td style="width: 35.102%; text-align: center;" width="259">Paquete a V<br></td></tr><tr height="17"><td height="17" style="width: 3.8096%; text-align: center;" width="28">9<br></td><td style="width: 35.102%; text-align: center;" width="259">Junta tórica del vástago<br></td><td style="text-align: center;" width="224">FKM<br></td><td style="text-align: center;" width="224">FKM<br></td></tr><tr height="17"><td height="17" style="width: 3.8096%; text-align: center;" width="28">10<br></td><td style="width: 35.102%; text-align: center;" width="259">Prensajuntas<br></td><td rowspan="3" style="text-align: center;" width="224">304 s.s.<br></td><td rowspan="3" style="text-align: center;" width="224">304 s.s.<br></td></tr><tr height="17"><td height="17" style="width: 3.8096%; text-align: center;" width="28">11<br></td><td style="width: 35.102%; text-align: center;" width="259">Tuerca para vástago Stem<br></td></tr><tr height="17"><td height="17" style="width: 3.8096%; text-align: center;" width="28">12<br></td><td style="width: 35.102%; text-align: center;" width="259">Arandela elástica<br></td></tr><tr height="17"><td height="17" style="width: 3.8096%; text-align: center;" width="28">13<br></td><td style="width: 35.102%; text-align: center;" width="259">Dispositivo Antiestático<br></td><td style="text-align: center;" width="224">ACERO INOXIDABLE<br></td><td style="text-align: center;" width="224">ACERO INOXIDABLE<br></td></tr><tr height="17"><td height="17" style="width: 3.8096%; text-align: center;" width="28">14<br></td><td style="width: 35.102%; text-align: center;" width="259">Tornillos<br></td><td rowspan="2" style="text-align: center;" width="224">304 s.s.<br></td><td rowspan="2" style="text-align: center;" width="224">304 s.s.<br></td></tr><tr height="17"><td height="17" style="width: 3.8096%; text-align: center;" width="28">15<br></td><td style="width: 35.102%; text-align: center;" width="259">Retención de palanca<br></td></tr><tr height="17"><td height="17" style="width: 3.8096%; text-align: center;" width="28">16<br></td><td style="width: 35.102%; text-align: center;" width="259">Palanca<br></td><td style="text-align: center;" width="224">ACERO INOXIDABLE<br></td><td style="text-align: center;" width="224">ACERO INOXIDABLE<br></td></tr></tbody></table>
