Válvula de esfera em aço inoxidável Item 406

Válvula de esfera em aço inoxidável Item 406

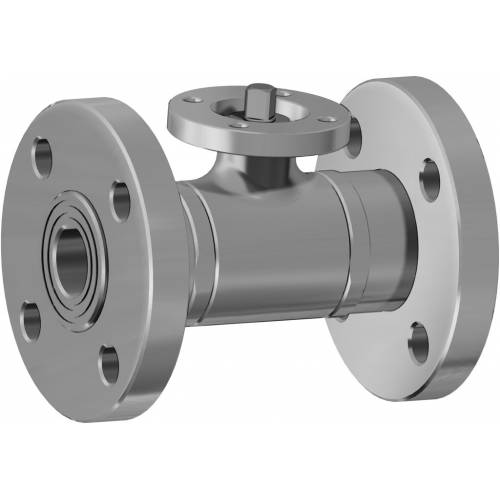

Válvula de esfera em aço inoxidável duas vias flangeada passagem integral

CONFIGURAR Acionamento
SOLICITAR INFORMAÇÃO
IMPRIMIR PÁGINA
  • características
  • dimensões
  • materiais
  • diagramas e torques de partida

CARACTERÍSTICAS GERAIS:
• A válvula é construída em aço inoxidável 316L.
• Normas para flanges de conexão: EN 1092-1; dimensão face-face DIN 3202-F4; flange rosqueada giratória UNI PN 16.
• Temperatura de operação: de -20°C a +150°C
• Pressão de operação: ver a tabela.
• Fluido interceptado: para usos alimentares.
• Flange de montagem do atuador conforme norma ISO 5211.
• A versão com alavanca não possui a cabeça da válvula em conformidade com a ISO 5211 e não é possível montar nenhum tipo de atuador.

EXECUÇÕES ESPECIAIS A PEDIDO:
• Flanges de aço galvanizado.
• Flanges ASME B16.5 classe 150,300.
• Guarnições de vedação em: PTFE carregado com vidro; PTFE carregado com carbografite; Polietileno de alta densidade.
• Para outras aplicações, entrar em contato com nosso departamento de vendas.

CERTIFICAÇÕES:

• Versão ATEX em conformidade com a Diretiva Europeia 2014/34/UE
• Certificado ATEX a pedido

DIMENSÕES
MEDIDA
A
B
□C
øD
E
F
øG
øH
øL
øM
øN
n°xøP
DN [mm]
[polegada]
DN 10
3/8"
110
55
6
90
47
39
46
36
6
60
10
4x14
DN 15
1/2"
115
57,5
6
95
49,5
41,5
46
36
6
65
15
4x14
DN 20
3/4"
120
60
6
105
53
45
46
36
6
75
20
4x14
DN 25
1"
125
62,5
9
115
64,5
51,5
65
50
7
85
25
4x14
DN 32
1" 1/4
130
65
9
140
69,5
56,5
65
50
7
100
32
4x18
DN 40
1" 1/2
140
70
14
150
89
76
65
50
7
110
40
4x18
DN 50
2"
150
75
14
165
97
84
65
50
7
125
50
4x18
DN 65
2" 1/2
170
85
17
185
109,5
94,5
90
70
9
145
65
4x18
DN 80
3"
180
90
17
200
121
106
90
70
9
160
80
8x18
DN 100
4"
190
95
17
220
138
120
125
102
11
180
100
8x18

MATERIAIS
1
Haste
316L S.S.
1.4404
UNI X5CrNiMo 17 12
2
Porca de bloqueio
303 S.S.


3
Anel aperta guarnição
304L S.S. (303 S.S.)


4*
Anel de vedação superior
P.T.F.E.


5*
O-ring de vedação do pino
FKM


6*
Disco de vedação do pino
P.T.F.E.


7*
Guarnições de vedação lateral
P.T.F.E.


8
Corpo
316L S.S.
1.4404
UNI X5CrNiMo 17 12
9
Esfera
316L S.S.
1.4404
UNI X5CrNiMo 17 12
10*
Guarnições de vedação das mangas
P.T.F.E.


11
Manga fêmea
316L S.S.
1.4404
UNI X5CrNiMo 17 12
12
Flange
316L S.S.
1.4404
UNI X5CrNiMo 17 12
* Detalhes do kit de substituição KGBV75...

DIAGRAMA DE PRESSÃO/TEMPERATURA

Fluxo/queda de pressão e coeficiente nominal Kv

O valor Kv é o valor da vazão em m3/h (com água a 15°C) que causa a queda de pressão de 1 bar.

TORQUE DE PARTIDA em Nm
MEDIDA
DN 10 3/8"
DN 15 1/2"
"DN 20 3/4
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
DN 65 2"1/2
DN 80 3"
DN 100 4"
PN 16 bar







70
112
166
PN 40 bar
6
8
11
16
22
30
42





Os valores do torque podem variar dependendo da temperatura e do tipo de fluido. Considerar um fator de segurança de 1,4.
Com ciclos frequentes de abertura e fechamento, o torque de manobra pode diminuir significativamente em comparação ao inicial. Os acoplamentos atuador/válvula, mostrados nas páginas a seguir, são realizados para válvulas que interceptam fluidos líquidos ou gasosos, limpos e para temperaturas médias. Para maiores informações ou usos diferentes, consultar nosso departamento de vendas.
