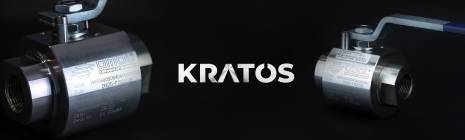

KRATOS alta ciclicidade aço carbono

  • benefícios
  • características
  • dimensões
  • materiais
  • diagramas e torques de partida
  • acessórios
  • documentos

1. Esfera em aço inoxidável com revestimento em Cromo Duro de 40 µm.

Maior durabilidade graças ao baixo desgaste da esfera.


2. Sede.

Menor desgaste em relação a vedações não modificadas.

Alta resistência aos esforços.


3. Guarnição Corpo-Manga em DEVLON.

Vedação adicional para proteção do oring.


4. Anel anti-fricção em DEVLON.

Menor desgaste em relação a vedações não modificadas.

Alta resistência aos esforços.


5. Dispositivo Antiestático (continuidade elétrica entre esfera, haste e corpo).

Se evitam cargas eletrostáticas que podem causar ignição em ambientes inflamáveis e/ou explosivos.

Segurança garantida pelo contato em todo o percurso da válvula.


6. Pacote de guarnições em “V” com 3 guarnições.

É garantida uma vedação perfeita mesmo após um número de ciclos elevado.


7. Molas a copo na vedação da haste.

Garantem a recuperação das folgas devido ao desgaste causado pelo semi-rotatório do eixo evitando vazamentos para fora.

Permitem manter energizadas as guarnições tipo “chevron” (em V), evitando vazamentos para o exterior, diante de consideráveis variações de temperatura.


Maior precisão no alinhamento dos eixos graças à usinagem do bruto ao acabado com um único posicionamento.

Maior vida útil da própria válvula.

Menor torque de acionamento.


Corpo da válvula em aço carbono feito com material normalizado certificado NACE em execução standard.

Garante maior resistência à corrosão.

Maior ductilidade do material.


Processo de produção inteiramente realizado em OMAL.

Controle máximo em todas as fases de manufatura.

Possibilidade de fornecer rapidamente execuções especiais solicitadas pelo cliente.


Certificado PED.

Cumprimento total das normas de segurança europeias para dispositivos pressurizados.


Certificado Fugitive Emission ISO 15848 (ISO FE AH-C03-SSA 0).

Garante um alto grau de segurança da vedação da haste para o exterior.


Certificação ATEX.

Permite a instalação na presença de um ambiente potencialmente explosivo.


Certificados até SIL 3

Alto nível de segurança funcional


Certificado FIRE SAFE (a pedido)
Garante a estanqueidade da válvula mesmo em caso de incêndio

EXECUÇÕES STANDARD:
• • Extremidades rosqueadas EN ISO 228-1ou NPT.
• Esfera flutuante, passagem total.
• Vedação soft-seat DEVLON.
• Vedação da haste: pacote em V de série.
• Temperaturas de operação: de -46°C a +100°C.
• Classe de vedação: EN12266-1 rate A.
• Dispositivo antiestático EN12266-2.
• Haste anti Blow-out.
• Perfuração do plano para atuador em conforme com a ISO 5211.
• Tratamento superficial de Galvanização.
• Intercepted fluid: self-lubricating fluids (liquid and gaseous), provided they are compatible with the construction materials. For non-selflubricating fluids (water, …) or other applications, contact our sales department.

EXECUÇÕES A PEDIDO:
• Guarnições de vedação em: PTFE carregado com vidro,to vidro (PTFE-GF), PTFE carregado com carbografite (PTFE-CF), Modified PTFE, PEEK. Para outros tipos de material, contatar nosso escritório de vendas.
• Execução monodirecional com furo de compensação da pressão na esfera.
• Alavanca em aço inoxidável; porcas e molas da haste em aço inoxidável. Para execuções com materiais (corpo/esfera/haste) diferentes do standard, contatar nosso departamento de vendas.
• Para outros tratamentos superficiais, contatar nosso departamento de vendas.
• Marcação e certificado ATEX A PEDIDO.

CERTIFICAÇÕES:
• Em conformidade com a Diretiva Europeia 2014/68/UE PED.
• Fugitive Emission ISO 15848 (ISO FE AH-C03-SSA 0) -50°C/+100°C.
• Nível de segurança funcional até SIL 3 de acordo com IEC 61508.
• Em conformidade com a Diretiva Europeia 2014/34/UE ATEX (certificado ATEX A PEDIDO).
• Certificação FIRE SAFE em conformidade com ISO 10497 Third ed. 2010 / API 607 Seventh ed. 2016 (a pedido).

NORMAS DE DESIGN:
• Espessuras do corpo de acordo com: ASME B16.34, ASME VIII div.1, EN 12516.

DIMENSÕES
MedidaøA
BCøP
DEGHILISOøM
øN
T/FCH.QYXKg*
DN [mm][polegada]
DN 08
1/4"
91/4"
11,5
60
5525,5
20
45,5
8,2
85
F03
36M5
6/M10
32141,5
671,5
DN 103/8"
93/8"
11,560
5525,52045,5
8,285F03
36M5
6/M10
32141,5
671,5
DN 151/2"
131/2"
1575
6032,522,555
9,890F04
42M5
8/M12
38151,5
802,5
DN 203/4"
193/4"
16,579
603522,557,59,890F04
42M5
8/M12
45151,5
822,7
DN 251"
251"
19,594,5
764128,569,514,6125F05
50M6
10/M16
52276,5
924,5
DN 321" 1/4
321" 1/4
22104
7646,528,57514,6125F05
50M6
10/M16
65276,5
985,5
DN 401" 1/2
381" 1/2
22129
9056,54197,521,9150F07
70M8
14/M22
75351,5
1179,8
DN 502"
512"
26149,5
1046839,5107,520,9170F07
70M814/M22
95351,5
12814,3

* Eixo livre.

MATERIAIS
1Corpo
ASTM A350 LF2 Galvanizado
2MangaASTM A350 LF2 Galvanizado
3EsferaA217 CA15 / A479 TP.410 / A182 F6A + Hard chromium plated
4*SedeDEVLON
5*Guarnição Corpo-Manga
DEVLON
6*O'ring Corpo-Manga
HNBR
7Haste
A564 TP.630 (17-4 PH)
8*Anel anti-fricção
DEVLON
9*Pacote em V
TFM1600
10*Pacote em V
DEVLON
11Anel aperta guarnição
Aço carbono Galvanizado
12Molas de copo
Aço carbono Galvanizado
13Porca da haste
Aço carbono Galvanizado
14Batente da porca
304 S.S.
15Alavanca
Fe37 Galvanizado
16Contraporca
Aço carbono Galvanizado
17Parada de posição
Aço carbono Galvanizado
18Parafuso de retenção
A2-70 (304 S.S.)
* Componentes do kit de guarnições

Diagrama de pressão/temperatura

TORQUES DE PARTIDA em Nm
PN - TamanhoDN 08 1/4"
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
6000 PSI / 413 bar
2222253348


5000 PSI / 344 bar





6691
4000 PSI / 276 bar







140

Os valores de torque em Nm podem variar dependendo da temperatura e do fluido. Considerar um fator de segurança de 1,4.

VAZÃO KV m3/h
KV m3/h
10112060100130170280

O valor Kv é o valor de vazão em m3/h (com água a 15°C) que causa a queda de pressão de 1 bar.

EXTENSÃO GUIADA POR FUSÃO A ALAVANCA

MATERIAIS
PART. N°
DESCRIÇÃO
MATERIAL
1
Extensão
AISI304 S.S.
2
Pino
AISI 430 F
3
Bucha
DELRIN
4
O-RING
NBR
5
Alavanca
Fe 37 galvanizado(*)
6
Porca
aço carbono galvanizado (*)
7
Trava da alavanca
aço carbono galvanizado (*)
8
Parafuso de parada da alavanca
A2-70
9
Espaçador
PTFE Carbon Filled


(*): A pedido disponível em 304 S.S.


DIMENSÕES
ISO VÁLVULA
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,5
10/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
708,5708,522/1457,5351,5
F10
102111021130/1879,5451,5


NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido

EXTENSÃO GUIADA POR FUSÃO PARA ATUADOR

 MATERIAIS
PART. N°
 DESCRIÇÃO
MATERIAL
1
Extensão
ASTM A351 CF8M
2
Pino
AISI 430 F
3
Bucha
DELRIN
4
O-RING
NBR


NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido.

EXTENSÃO GUIADA SOLDADA A ALAVANCA

MATERIAIS
PART. N°
DESCRIÇÃO
MATERIAL
1
Extensão
304 s.s.
2
Pino
AISI 430 F
3
Bucha
DELRIN
4
O-Ring
NBR
5
Alavanca
Fe 37 galvanizado (*)
6
Porca
aço carbono galvanizado  (*)
7
Parada da alavanca
aço carbono galvanizado  (*)
8
Parafuso de parada da alavanca
A2-70
9
Porca de parada da alavanca
A2-70 (**)
10
Espaçador
PTFE Carbon Filled


(*): A pedido disponível em 304 S.S.
(**): não presente nas válvulas com conexão iso F04.

DIMENSÕES
ISO VÁLVULA
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,510/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
70970922/1457,5351,5
F10
102111021130/1879,5451,5


NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido.

EXTENSÃO GUIADA SOLDADA PARA ATUADOR

MATERIAIS
PART. N°
DESCRIÇÃO
MATERIAL
1
Extensão
304 S.S.
2
Pino
AISI 430 F
3
Bucha
DELRIN
4
O-RING
NBR


NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido.

EXTENSÃO COM VEDAÇÃO ADICIONAL

MATERIAIS
PART. N°
DESCRIÇÃO
MATERIAL
1
Extensão
304 s.s.
2
Pino
AA564 TP.630 (17-4ph)
3
Anel Anti-fricção
TFM1600
4
O-Ring
FKM
5
Gaxeta Em V
TFM1600
6
Anel Aperta-guarnição
304 s.s.
7
Molas prato
50CrV4 Galvanizado
8
Porca de haste
UNI 3740-1 6S Galvanizado
9
Placa de Bloqueio da Porca
304 s.s.
10
Guarnição de vedação
GRAFOIL


DIMENSÕES
ISO VÁLVULA
ØA
ØB
ØM
ØN
F/T
CD
F03
36
5,5
36M510/6
2010,2
F04
42
5,5
42M512/8
2615,1
F05
50
6,550M616/10
3521,2
F07
70
8,570M822/14
47,528,4
F10
102
10,5102M1030/18
6135,2

NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido.
