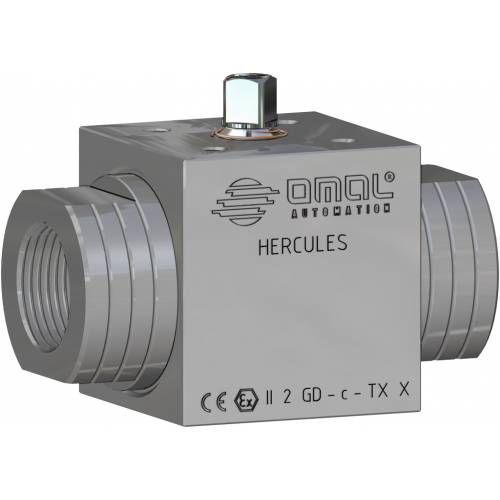

Válvula de esfera HERCULES de alta pressão - alta ciclicidade aço inoxidável

  • benefícios
  • características
  • dimensões
  • materiais
  • diagramas e torques de partida
  • documentos

1. Vedação em "EXTREME"**
Menor desgaste em relação a vedações não modificadas.
Alta resistência aos esforços.

2. Esfera em aço inoxidável com revestimento em Cromo Duro de 40μm
Maior durabilidade graças ao baixo desgaste da esfera

3. Suporte da haste em "POWERAMMIDE" *
O eixo está perfeitamente alinhado ao corpo e são evitadas oscilações com altas pressões
Não há possibilidade de travamemto
Elevado número de acionamentos

4.  O-Ring em elastômero de 90 Shore A
Nenhuma deterioração devido a acionamentos extremamente rápidos

4. O-Ring a baixa permeabilidade “Rapid Gas Decompression”
Boa resistência à descompressão explosiva

5. Haste em 17-4 PH H900
Maior resistência mecânica de cerca de 5 vezes em comparação com um 316 S.S. clássico

5. Rolamento da haste
Menor desgaste das guarnições graças à baixa rugosidade (0,4 mícron Ra) da haste que facilita o deslizamento

6. Dispositivo antiestático (continuidade elétrica entre a esfera, a haste e o corpo)
São evitadas cargas eletrostáticas que podem causar ignição em ambientes inflamáveis e/ou explosivosSegurança garantida do contato durante toda a vida útil da válvula

Certificado PED
Plena conformidade com as normas de segurança europeias para os dispositivos sob pressão (para DN ≥ 32).

Certificado "Fire Safe"
Garante a vedação da válvula mesmo em caso de incêndio.

Certificado ATEX
Permite a instalação na presença de ambiente potencialmente explosivo

Certificados até SIL 3
Alto nível de segurança funcional

*Mistura de tecnopolímeros e cargas aramídicas
** Poliamidas aromáticas de cadeia longa

CARACTERÍSTICAS GERAIS:
• Extremidades roscadas EN ISO 228 ou NPT
• Temperatura de operação: de -20°C a + 100°C com Oring em NBR, de -30°C a + 160°C com Oring em FKM (a pedido)
• Pressão de operação: PN500/7000 psi DN6, DN8, DN10, DN15 - PN400/6000 psi DN20 e DN25 - PN320/4500 psi DN32, DN40, DN50
• Fluido interceptado: fluidos líquidos gasosos autolubrificantes, desde que compatíveis com os materiais de construção.
• Dispositivo antiestático.
• Fire safe design.

EXECUÇÕES ESPECIAIS A PEDIDO:
Para outras aplicações, consultar nosso departamento técnico.

CERTIFICAÇÕES:
• Versão ATEX em conformidade com a Diretiva Europeia 2014/34/UE
• Certificado ATEX a pedido
• Nível de segurança funcional até SIL 3 em conformidade com a IEC 61508
• Em conformidade com a Diretiva Europeia 2014/68/UE PED.

DIMENSÕES
MEDIDA
A
B
C
D
E
F
G
ØH
Ch.Q
□M
□N
P
R
S
DN [mm]
[polegada]
DN 6
1/8"
69
1/8"
30
13
17
27
10
6
19
21x30
6
M5
103,5
56,1
DN 8
1/4"
69
1/4"
30
13
17
27
10
6
19
21x30
6
M5
103,5
56,1
DN 10
3/8"
72
3/8"
45
19,7
25,3
38,3
13
9
24
29,7 (F04)
9
M5
140
75,5
DN 15
1/2"
83
1/2"
50
25
28
41
13
13
32
29,7 (F04)
9
M5
140
83,6
DN 20
3/4"
95
3/4"
55
27,5
31
46
15
19
37
35,36 (F05)
11
M6
212
94,8
DN 25
1"
113
1"
65
32,5
35
50
15
25
45
35,36 (F05)
11
M6
212
103,8
DN 32
1"1/4
111
1"1/4
80
38
42
62
20
32
55
49,5 (F07)
14
M8
315
121,6
DN 40
1"1/2
130
1"1/2
90
44
46
66
20
38
65
49,5 (F07)
14
M8
315
131,6
DN 50
2"
140
2"
120
59
61
81
20
51
80
49,5 (F07)
17
M8
315
161,7

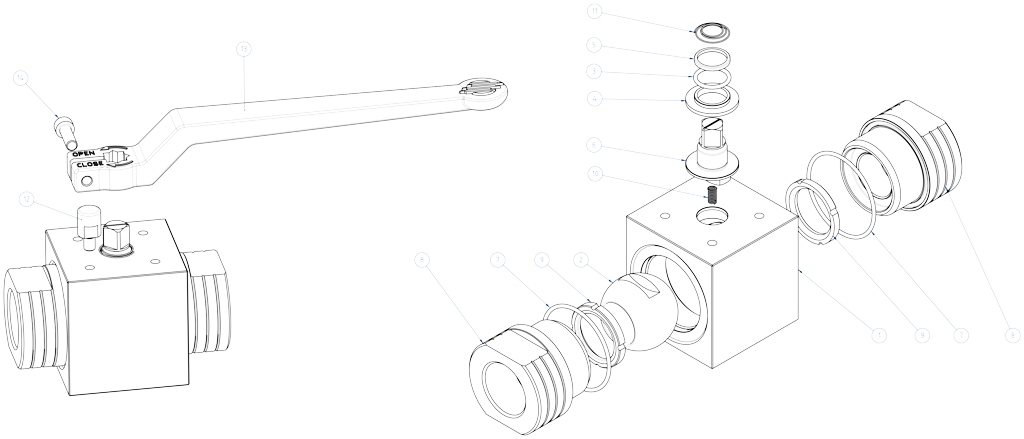

MATERIAIS
1
Corpo
Inox 1.4401 / X5CrNiMo17-12-2 / A182 F316 / A479 tp. 316
2
Esfera
A217 CA15 / A479 tp. 410 / A182 F6A + Cromado duro
3*
O-ring
NBR (FKM bajo pedido)
4*
Bucha inferior
POWERAMMIDE Mistura de tecnopolímeros e cargas de aramida
5*
Bucha superior
POWERAMMIDE Mistura de tecnopolímeros e cargas de aramida
6
Haste
A564 Tp 630 (17-4 PH)
7*
O-ring
NBR (FKM bajo pedido)
8
Manga
Inox 1.4401 / X5CrNiMo17-12-2 / A182 F316 / A479 tp. 316
9*
Sede
EXTREME poliamida aromática a cadeia longa
10
Dispositivo antiestático de mola
1.4310 - X12CrNi17-7
11
Mola antiestática dispositivo superior
1.4310 - X12CrNi17-7
12**
Trava
X5CrNiMo1713 - 316 S.S.
13**
Alavanca
EN AB 46100 - AL SI 11 CU (FE) Niquelado
14**
Parafuso
A2 - 70
* Componentes do kit de guarnições
** Componentes do kit de alavanca

DIAGRAMA DE PRESSÃO/TEMPERATURA

DN6, DN8, DN10, DN15PN500/7000 psi
DN20 e DN25PN400/6000 psi
DN32, DN40, DN50PN320/4500 psi

TORQUES DE PARTIDA em Nm
PN
DN 6
1/8"
DN 8
1/4"
DN 10
3/8"
DN 15
1/2"
DN 20
3/4"
DN 25
1"
DN 32
1"1/4
DN 40 1"1/2
DN 50
2"
PN 500 bar
10
18
20





PN 400 bar



31
40



PN 320 bar





61
83
125
Os valores de torque em Nm podem variar dependendo da temperatura e do fluido. Considerar um fator de segurança de 1,4.

FLUXO KV m3/h
KV m3/h
5,2
11
20
60
100
130
170
280
O valor Kv é o valor de fluxo em m3/h (com água a 15°C) que causa a queda de pressão de 1 bar
