Válvula de borboleta Item 675

Válvula de borboleta Item 675

Válvula de borboleta em PVC para montagem entre flanges tipo “Wafer”

CONFIGURAR Acionamento
SOLICITAR INFORMAÇÃO
IMPRIMIR PÁGINA
  • características
  • dimensões
  • materiais
  • diagramas e torques de partida

EXECUÇÃO STANDARD:
• Construção de acordo com o princípio do duplo excêntrico: garante menor desgaste na sede de vedação e até 50% menor torque de acionamento em comparação com uma válvula de borboleta cêntrica.
• Corpo externo em polipropileno (PP-GR) resistente aos raios UV.
• Lente em material termoplástico: PVC-C.
• Vedação primária com manga em elastômero: EPDM.
• Temperatura de operação: de 0°C a 80°C.
• Pressão de operação: ver o diagrama.
• Aplicações: produtos químicos, fluidos aos quais o PVC-C e o EPDM são quimicamente resistentes.
• Gama disponível: de DN50 a DN300 PN10
• Flange standard: de DN40 a DN300 ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B16.5 classe 150, BS 1560: 1989, BS 4504, JIS B 2220.
• Interface F07 em conformidade com a DIN/ISO 5211.

EXECUÇÕES ESPECIAIS A PEDIDO:
• Lentes especiais em material termoplástico: PVC-U, ABS, PP-H, PVDF.
• Vedações primárias especiais: FPM, FPM/PTFE.
• Possibilidade de instalar redutor manual.

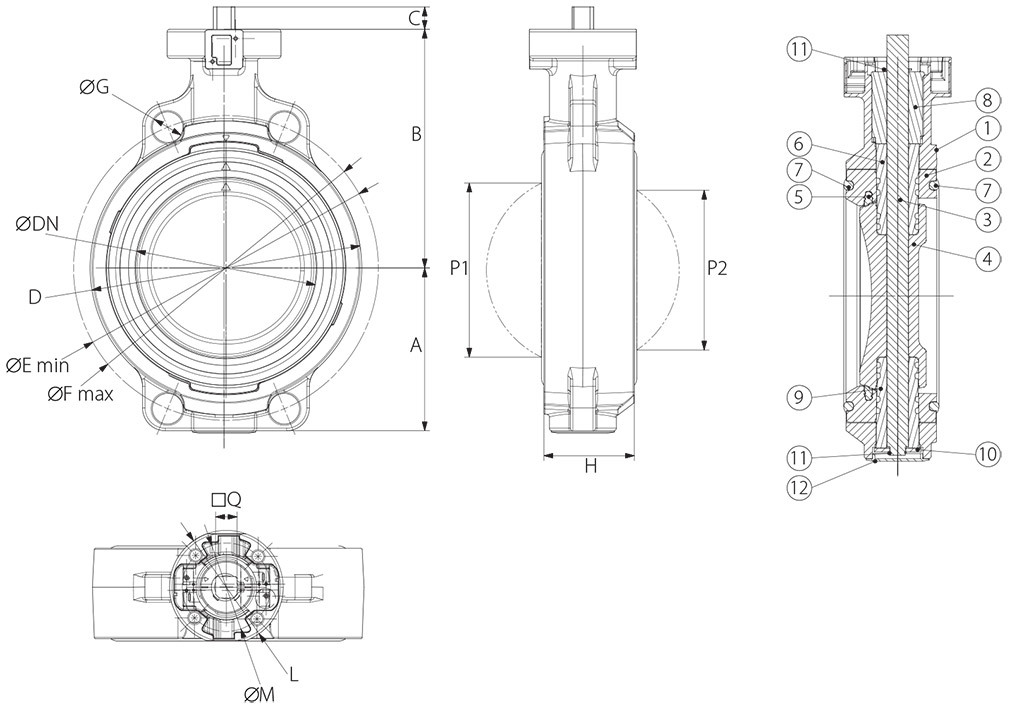

DIMENSÕES
MEDIDA
H
A
B
C
D
G
ØE min
ØF max
ØM
L
□Q
P1
P2
DN [mm]
[polegada]
DN 50
2"
45
77
134
27
104
19
120
125
70
90
11
40
40
DN 65
2" 1/2
46
83
140
27
115
19
140
145
70
90
11
54
35
DN 80
3"
49
89
146
27
131
19
150
160
70
90
11
67
50
DN 100
4"
56
104
167
16
161
19
175
191
70
90
14
88
74
DN 125
5"
64
117
181
16
187
23
210
216
70
90
14
113
97
DN 150
6"
72
130
189
19
215
24
241
241
70
90
17
139
123
DN 200
8"
73
158
210
19
267
23
290
295
70
90
17
178
169
DN 250
10"
113
205
264
40
329
25
353
362
102
125
22
210
207
DN 300
12"
113
228
285
40
379
25
400
432
102
125
22
256
253

MATERIAIS
1
Corpo
PP+GF30
2
Corpo interno
PVC-C
3
Eixo
S.S.
4
Lente
PVC-C
5
Guarnição de vedação
EPDM
6
Casquilho superior
PVC-C
7
Guarnição da flange
EPDM
8
Casquilho de fechamento da haste
PP+GF30
9
Casquilho inferior
PVC-C
10
Arruela
S.S.
11
Anel de bloqueio
S.S.
12
Cobertura da haste
PE

DIAGRAMA DE PRESSÃO/TEMPERATURA

Fluxo/queda de pressão e coeficiente nominal Kv


DN50
DN65
DN80
DN100
DN125
DN150
DN200
DN250
DN300

Kv100
1470
2200
3000
6500
11500
16600
39600
51000
73000
KV100 litros por minuto
KV
88,2
132
180
390
690
996
2376
3060
4380
KV metros cúbicos/hora


O valor Kv é o valor do fluxo em m3/h (com água a 15°C) que causa a queda de pressão de 1 bar.

TORQUES DE PARTIDA em Nm
MEDIDADN 50
2"
DN 65 2"1/2
DN 80
3"
DN 100
4"
DN 125
5"
DN 150
6"
DN 200
8"
DN 250
10"
DN 300
12"

PN 10 bar
12
18
28
40
50
62
90
110
140


Os valores do torque podem variar dependendo da temperatura e do tipo de fluido. Considerar um fator de segurança de 1,4.
Com ciclos frequentes de abertura e fechamento, o torque de manobra pode diminuir significativamente em relação ao inicial. Os acoplamentos atuador/válvula, mostrados nas páginas a seguir, são realizados para válvulas que interceptam fluidos líquidos ou gasosos, limpos e para temperaturas médias. Para maiores informações, ou usos diferentes, consultar nosso departamento técnico.
