Válvula de borboleta Item 494

  • características
  • dimensões
  • materiais
  • diagramas e torques de partida

EXECUÇÕES STANDARD:
- Válvula totalmente construída em aço inoxidável 304 (série 490-492-493) e em 316L (série 494).
- A válvula é adequada para usos que exigem condições higiênicas específicas.
- Temperatura de operação: de 0°C a +150°C
- Pressão de operação: PN 6
- Fluido interceptado: para usos alimentares.
- Conexões:

  • rosqueadas gás de acordo com a norma DIN/ISO228/1;
  • rosqueadas alimentares de acordo com a norma DIN 11851;
  • a ser soldado de cabeça de acordo com a norma DIN 11850-1;
  • Clamp BS 4825 (DIN 32676 série C)
  - Tratamento externo: polida.

EXECUÇÕES A PEDIDO:

- Rosqueada SMS 1146
- Rosqueada MACON
- Clamp DIN 32676 serie A
- Clamp ISO 2852
- Para outras aplicações, consulte nosso departamento de vendas

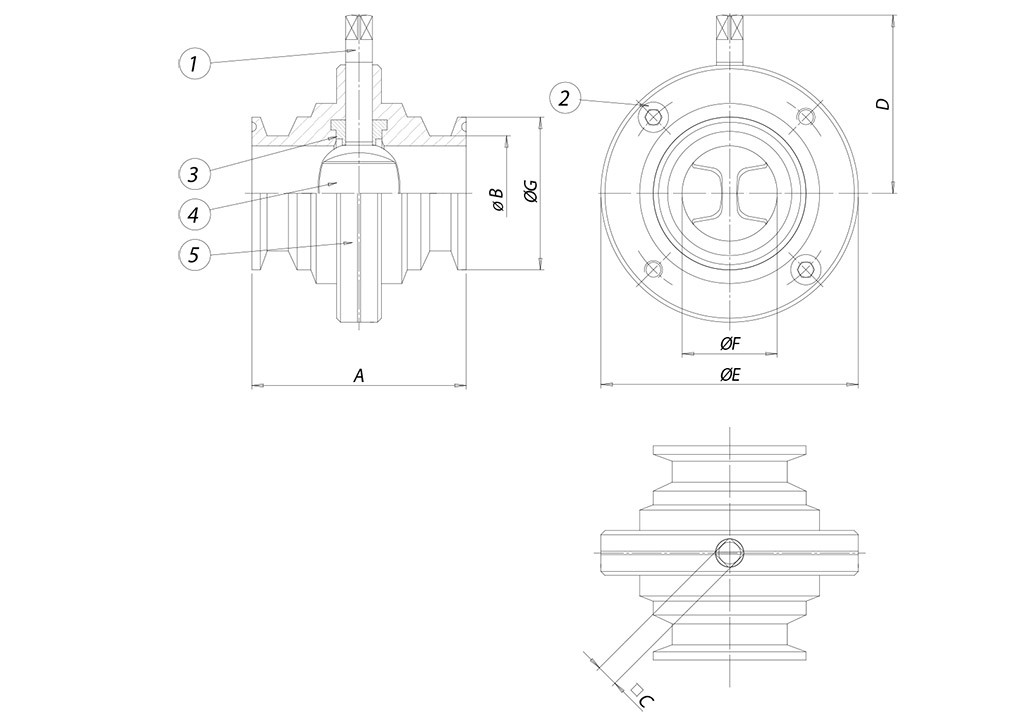

ITEM 494 CLAMP BS 4825 (DIN 32676 C série)

DIMENSÕES
CLAMP MEDIDA [polegada]
A
ØB
C
D
øE
øF
øG
1"
68
25,4
9
58
79
22,1
50,4
1"1/2
76
38,1
9
63
85
34,8
50,4
2"
80
50,8
9
71
105
47,5
64
2"1/2
82
63,5
9
76
113
60,2
77,4
3"
82
76,1
9
81
125
72,8
90,9
4"
88
101,6
11
100
157
97,6
118,8

CLAMP BS 4825 (DIN 32676 C série)

MATERIAIS
1
Haste
316L S.S.
1.4401
UNI X5CrNiMo 17 12
2
Parafusos de travamento
316L S.S.
1.4401
UNI X5CrNiMo 17 12
3*
Guarnições de vedação internas
Silicone


4
Lente
CF3M
1.4401
UNI X5CrNiMo 17 12
5
Semicorpos
316L S.S.
1.4401
UNI X5CrNiMo 17 12
6**
Clamp seal
Silicone


* Main seat spare part
** Components of complete spare part

TORQUES DE PARTIDA em Nm
MEDIDA
DN 25
1"
DN 32 1"1/4
DN 40 1"1/2
DN 50
2"
DN 65 2"1/2
DN 80
3"
DN 100
4"

PN 6 bar
7
9
15
18
29
43
65


Os valores do torque podem variar dependendo da temperatura e do tipo de fluido. Considere um fator de segurança de 1,4.
Com ciclos frequentes de abertura e fechamento, o torque de manobra pode diminuir significativamente em comparação ao inicial. Os acoplamentos atuador/válvula, mostrados nas páginas a seguir, são realizados para válvulas que interceptam fluidos líquidos ou gasosos, limpos e para temperaturas médias. Para maiores informações ou usos diferentes, consultar nosso departamento técnico.
