AGO - SR de ação simples em alumínio

  • benefícios
  • características
  • dimensões
  • materiais
  • diagramas e torques de partida
  • especificações
  • acessórios
  • documentos

1. Faixas de vedação e deslizamento energizadas autolubrificantes
Menor atrito entre o pistão e o cilindro
É evitada a colagem da guarnição ao cilindro mesmo após longos períodos de inatividade

2. Ranhura, buchas e cavilhas com aço com dureza superior a 50 HRC
Maior resistência a forças presentes dentro do atuador

3. Atrito de rolamento entre a ranhura e o pistão
Menor atrito

4. Scotch yoke com atrito de rolamento (transformação do movimento linear em movimento rotativo através de pistão e eixo sem engrenagens)
Menor atrito entre o pistão e o eixo, resultando em menor desgaste das peças
Momento de rotação aprimorado na fase de abertura e fechamento
Menor volume ocupado em relação aos atuadores de pinhão e cremalheira, com consequente menor espaço necessário
Menor peso em relação aos atuadores de pinhão e cremalheira (-30% Kg/Nm) com consequentes economias na construção da estrutura da planta
Menor consumo de ar comparado aos atuadores de pinhão e cremalheira (-40% de ar cm³/Nm efeito duplo e -20% de ar cm³/Nm efeito simples) com consequente menor carga de trabalho do compressor ou possibilidade de usar um compressor com dimensões reduzidas

5. Cilindro laminado

Menor desgaste nas faixas energizadas devido à baixa rugosidade da superfície (0,15 micron Ra)

Interface para eletroválvulas NAMUR integradas pelo DAN15
Não requer nenhuma base adicional

Processo de produção realizado inteiramente na OMAL
Controle máximo em todas as fases de processamento

Certificado ATEX
Permite instalação na presença de ambiente potencialmente explosivo

Certificados até SIL 3
Alto nível de segurança funcional garantido

DADOS TÉCNICOS
Torque de 15 Nm a 4000 Nm.
Flange de conexão: EN ISO 5211
F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 - F25.
Em conformidade com a EN 15714-3
Ângulo de rotação: 92° (-1°, +91°)
Momento de rotação: O momento de rotação de retorno depende apenas da ação da mola e é independente da pressão de alimentação. Existem 4 configurações diferentes para a mola; ver a tabela.
O fechamento automático por meio das molas ocorre no sentido horário.
Em cada atuador, o valor que segue a sigla SR corresponde ao valor do torque de partida em Nm. à pressão de 5,6 bar.
Versão ATEX em conformidade com a diretiva 2014/34/UE. Para a versão ATEX, adicionar YX no final do código.

CONDIÇÕES DE OPERAÇÃO

Temperatura: de -20°C a +80°C. (Versões especiais: alta temperatura: -20°C + 150°C; baixa temperatura: -50°C + 60°C)
Pressão nominal: 5,6 bar; máxima de operação 8,4 bar.
Líquido de alimentação: ar comprimido filtrado seco não necessariamente lubrificado.
Em caso de lubrificação, usar óleo não detergente ou compatível com NBR.

  • SRN15 - SRN960
  • SR1440
  • SR1920
  • SR2880
  • SR4000

Atuador pneumático efeito simples tamanho de SRN15 (Nm) a SRN960 (Nm)

FOLHA TÉCNICA DE SRN15 (Nm) a SRN53 (Nm)

Código
SRN0015401S
SRN0015402S
SRN0030401S
SRN0030402S
SRN0053401S

Vedações sobressalentes
KGGI0014
KGGI0016
KGGI0060

Tamanho
SRN15
SRN30
SRN53

ISO
F03/F05
F04
F04
F05/F07
F05/F07

A
233,3
233,3
259
259
304,3

A1 (2,8 Bar)
203,8
203,8
228,5
228,5
270,7

B
11
11
14
14
17

C x profundidade
M5x8
M5x8
M5x8
M6x9
M6x9

D x profundidade
M6x9
-
-
M8x12
M8x12

E
36
42
42
50
50

F
50
-
-
70
70

G
10
10
13
13
13

H
30,3
30,3
35,7
35,7
42,8

I
9
9
10
10
12

L
79,2
79,2
90,4
90,4
103,3

M
31,5
31,5
37,7
37,7
44,8

N
47,7
47,7
52,7
52,7
58,5

O
13,2
13,2
16,5
16,5
19,3

P
27,7
27,7
32,7
32,7
38,5

Q
31,5
31,5
37,7
37,7
44,8

R
10,9
10,9
14,5
14,5
16,2

S
20
20
20
20
20

T
59,2
59,2
70,4
70,4
83,3

W (Gás)
1/8"
1/8"
1/8"
1/8"
1/8"

Ch
13
13
13
13
17

Peso (kg)
1,2
1,2
1,95
1,95
3

Ar (dm3/ciclo)
0,09
0,09
0,17
0,17
0,3

H = CENTRO DAS FIXAÇÕES DA BASE


FICHA TÉCNICA DE SRN60 (Nm) a SRN360 (Nm)

Código
SRN0060401S
SRN0090401S
SRN0120401S
SRN0180401S
SRN0240401S
SRN0360401S

Vedações sobressalentes
KGGI0018
KGGI0019
KGGI0020
KGGI0021
KGGI0022
KGGI0023

Tamanho
SRN60
SRN90
SRN120
SRN180
SRN240
SRN360

ISO
F05/F07
F07/F10
F07/F10
F07/F10
F10/F12
F10/F12

A
338,5
393,7
409,6
474
520,5
613

A1 (2,8 Bar)
309,1
341,8
361,6
406,6
454,1
523

B
17
22
22
22
27
27

C x profundidade
M6x9
M8x12
M8x12
M8x12
M10x15
M10x15

D x profundidade
M8x12
M10x15
M10x15
M10x15
M12x18
M12x18

E
50
70
70
70
102
102

F
70
102
102
102
125
125

G
13
16
17
19
19
19,5

H
44,8
54,5
58,1
60
57,4
61,5

I
12
15
15
19
19
22

L
107
137,5
141,1
148
164,9
178

M
46,8
56,5
60,1
62
72,9
78,5

N
60,2
81
81
86
92
99,5

O
19,3
24,8
24,8
24,3
29,5
29,5

P
40,2
51
51
56
62
69,5

Q
46,8
56,5
60,1
62
72,9
78,5

R
18
20,2
22,5
25,5
29
31,8

S
20
30
30
30
30
30

T
87
107,5
111,1
118
134,9
148

W (Gás)
1/8"
1/8"
1/8"
1/8"
1/4"
1/4"

Ch
17
22
22
22
27
27

Peso (kg)
3,35
5,9
6,8
8,9
11,8
16,5

Ar (dm3/ciclo)
0,33
0,55
0,8
1
1,5
2

H = CENTRO DAS FIXAÇÕES DA BASE


FICHA TÉCNICA DE SRN480 (Nm) a SRN960 (Nm)

Código
SRN0480401S
SRN0480402S
SRN0720402S
SRN0720401S
SRN0960402S
SRN0960401S

Vedações sobressalentes
KGGI0024
KGGI0025
KGGI0026

Tamanho
SRN480
SRN720
SRN960

ISO
F10/F12
F14
F12
F14
F12/F16
F14

A
648,2
648,2
798
798
828
828

A1 (2,8 Bar)
563,8
563,8
683
683
714,4
714,4

B
36
36
36
36
46
46

C x profundidade
M10x15
M16x24
M12x18
M16x24
M12x18
M16x24

D x profundidade
M12x18
-
-
-
M20x30
-

E
102
140
125
140
125
140

F
125
-
-
-
165
-

G
19,5
19,5
19,5
19,5
18,5
18,5

H
78
78
86,5
86,5
99,2
99,2

I
24
24
27
27
32
32

L
198
198
216
216
237,7
237,7

M
93,5
93,5
101,5
101,5
114,7
114,7

N
104,5
104,5
114,5
114,5
123
123

O
38,5
38,5
38,5
38,5
48,5
48,5

P
74,5
74,5
84,5
84,5
93
93

Q
93,5
93,5
101,5
101,5
114,7
114,7

R
36,5
36,5
41
41
46
46

S
30
30
30
30
30
30

T
168
168
186
186
207,7
207,7

W (Gás)
1/4"
1/4"
1/4"
1/4"
1/4"
1/4"

Ch
27
27
36
36
36
36

Peso (kg)
22,7
22,7
33
33
42
42

Ar (dm3/ciclo)
2,8
2,8
4,2
4,2
5,9
5,9

H = CENTRO DAS FIXAÇÕES DA BASE


Atuador pneumático efeito simples tamanho SR 1440 (Nm)

FICHA TÉCNICA SR 1440 (Nm)
Código
SR1440E16D8A
Peso [Kg]
74,0
Volume de ar [dm3/ciclo]
11,0
Guarnições de reposição
KGSI1035

Atuador pneumático efeito simples tamanho SR 1920 (Nm)

FICHA TÉCNICA SR 1920 (Nm)
Código
SR1920E1608A
Peso [Kg]
67,0
Volume de ar [dm3/ciclo]
12,0
Guarnições de reposição
KGDI0030

Atuador pneumático efeito simples tamanho SR 2880 (Nm)

FICHA TÉCNICA SR 2880 (Nm)
Código
SR2880E16D8A
Peso [Kg]
116,8
Volume de ar [dm3/ciclo]21,0
Juntas de repuesto
KGSI2035

FICHA TÉCNICA SR 4000 (Nm)
Código
SR4000E25D8A
Peso [Kg]
183,0
Volumen de aire [dm3/ciclo]
29,1
Guarnições de reposição
KGSI1040

  • SRN15 - SRN960
  • SR1440
  • SR1920
  • SR2880
  • SR4000

ATUADOR PNEUMÁTICO DE COMPONENTES EFEITO DE MEDIÇÃO SIMPLES: SRN15-SRN960

COMPONENTES ATUADOR PNEUMÁTICO EFEITO SIMPLES TAMANHO: SRN15-SRN960
Pos
Designação
Qtd.
Material
1
Cilindro
1
Liga de alumínio
2
Pistão
2
Liga de alumínio
3
Tampa
2
Liga de alumínio
4
Eixo
1
Aço inoxidável
5
Garfo
1
Liga de aço
6
Bucha de deslizamento
1
Resina acetálica
7
Suporte do eixo
1
Resina acetálica
8
Bucha
2
Liga de aço
9
Pino
2
Liga de aço
10*
Anel de vedação
2
Poliuretano
11*
Disco de suporte
4
PTFE carreg
12*
O-ring do pistão
2
Borracha nitrílica
13
O-ring do eixo superior
1
FKM
14
Anel de suporte externo
1
Resina acetálica
15
Arruela de regulagem de espessura
1
Aço inoxidável
16
Seeger
1
Aço inoxidável
17
O-ring do eixo inferior
1
FKM
18
Porca
2
Liga de alumínio
19*
O-ring da tampa
2
Borracha nitrílica
20
Parafusos
8
Aço inoxidável
21
Parafusos de pré-carga da mola
2
Liga de aço
22
Recipiente de mola
2
Liga de aço
23
Mola
2
Liga de aço
24*
O-ring
2
Borracha nitrílica
25
Pino elástico externo
1
Liga de aço
26
Pino elástico interno
1
Liga de aço
27
Anel de centralização
1
Liga de alumínio
* Detalhes do kit de substituição

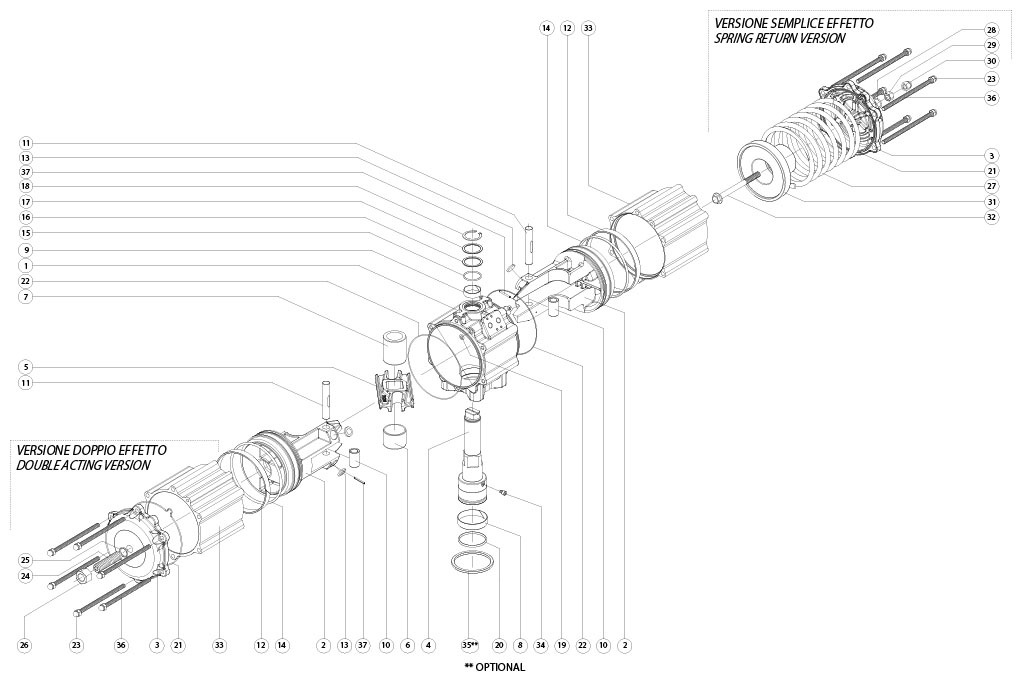

COMPONENTES ATUADOR PNEUMÁTICO EFEITO SIMPLES TAMANHO: SR1440

COMPONENTES ATUADOR PNEUMÁTICO EFEITO SIMPLES TAMANHO: SR1440
PosDesignação
Qtd
Material
1Bucha de aço
1Aço
2Pino de aço
1Aço
3Corpo1Alumínio
4Mola interna1Aço
5*O-ring2NBR
6Eixo
1Aço
7Parafuso anti-expulsão
1Aço
8*Suporte inferior
1Resina acetálica
9*O-ring1FKM
10*O-ring1FKM
11Bucha de suporte inferior
1Alumínio
12Parafuso para bucha
2Aço
13Bucha de deslizamento
1Resina acetálica
14Espaçador
1Alumínio
15Tampa
1Alumínio
16Parafuso de montagem
7Aço
17Porca a calota
7Aço
18Grão (tampa)
1Aço
19Porca
1Aço
20Grão de ajuste
1Aço
21*O-ring1NBR
22Garfo
1Aço
23Bucha de deslizamento/sup
1Resina acetálica
24*O-ring2NBR
25*Supporto superior1Resina acetálica
26*O-ring1FKM
27*Anel de suporte externo
1Resina acetálica
28Arruela de regulagem de espessura
1Aço
29Seeger1Aço
30Ficha anti-expulsão
1Aço
31*Discos
2Resina acetálica
32Pistão
1Alumínio
33*O-ring1NBR
34*Anel guia
1P.T.F.E. Carbo-grafite preenchido
35Cilindro lateral1Aço
36*O-ring2NBR
37Tampa
1Aço
38Parafuso de montagem
7Aço
39Porca a calota
7Aço
40*O-ring1NBR
41Porca
1Aço
42Porca a calota
1Aço
43Parafuso de pré-carga da mola
1Aço
44O-ring1NBR
45Cont.mola pequeno
1Alumínio
46O-ring1NBR
47Cont.mola grande
1Alumínio
48Mola esterna1Aço
* Detalhes do kit de substituição

COMPONENTES ATUADOR PNEUMÁTICO EFEITO SIMPLES TAMANHO: SR1920

COMPONENTES ATUADOR PNEUMÁTICO EFEITO SIMPLES TAMANHO: SR1920
PosDesignação
Qtd
Material
1Cilindro1Liga de alumínio
2Pistão
2Liga de alumínio
3Tampa
2Liga de alumínio
4Eixo
1Aço inoxidável
5Garfo
1Liga de aço
6Bucha de deslizamento
1Resina acetálica
7Bucha de deslizam/suporte
1Resina acetálica
8Faixa sup.infer
1Resina acetálica
9Faixa sup.super.
1Resina acetálica
10Bucha de aço
2Liga de aço
11Pino de aço
2Liga de aço
12Anel guia
2P.T.F.E. Carbo-grafite preenchido
13*Disco de suporte
4Resina acetálica
14*O-ring do pistão2NBR
15*O-ring eixo sup.1FKM
16Anel de suporte externo
1Resina acetálica
17Arruela de regulagem de espessura
1Aço inoxidável
18Seeger1Aço inoxidável
19*O-ring condaria2NBR
20*O-ring do eixo inferior
1FKM
21*O-ring tampa2NBR
22*O-ring corpo-cilindro2NBR
23Porca a calota
12Aço inoxidável
24Grão de ajuste
2Aço inoxidável
25*O-ring grão2NBR
26Porca
2Aço inoxidável
27Mola
4Liga de aço
28*O-ring regulagem2NBR
29Porca
2Aço inoxidável
30Porca a calota
2Aço inoxidável
31Recipiente de mola
2Liga de alumínio
32Parafuso de prec. da mola
2Aço inoxidável
33Cilindro lateral2Lega di alluminio
34Parafuso anti-expulsão
1Aço inoxidável
35**Anel de centralização
1Liga de alumínio
36Parafuso de montagem
12Aço
37Ficha anti-expulsão
2Liga de aço
* Detalhes do kit de substituição
**OPCIONAL

COMPONENTES ATUADOR PNEUMÁTICO EFEITO SIMPLES TAMANHO: SR2880


COMPONENTES ATUADOR PNEUMÁTICO EFEITO SIMPLES TAMANHO: SR2880
Pos
Designação
Qtd
Material
1
Bucha de aço
2
Aço
2
Pino de aço
2
Aço
3
Parafuso de regulagem
1
Aço
4
Trava esquerda
1
Aço
5*
O-ring
2
NBR
6
Tampa de proteção
1
Alumínio
7
Arruela anti-rotação
1
Aço
8
Anel passante
1
Aço inoxidável
9*
O-ring
1
NBR
10
Cárter de regulagem
1
Alumínio
11
Parafuso do cárter
4
Aço
12
Anel cego
1
Aço inoxidável
13
Trava direita
1
Aço
14
Parafuso anti-expulsão
1
Aço
15
Eixo
1
Aço
16
Suporte inferior
1
Resina acetálica
17
Bucha de suporte inferior
1
Alumínio
18
Parafuso para bucha
2
Aço
19*
O-ring
1
FKM
20
Bucha de deslizamento
1
Resina acetálica
21*
Discos
4
Resina acetálica
22
Ficha anti-expulsão
2
Aço
23
Cilindro latarel
2
Alumínio
24*
O-ring tampa
2
NBR
25
Tampa
2
Alumínio
26
Parafuso de montagem
14
Aço
27
Porca a calota
14
Aço
28Porca a calota
2Aço
29Porca
2Aço
30*O-ring
2NBR
31*Anel guia
2P.T.F.E. Carbo-grafite preenchido
32*O-ring do pistão
2NBR
33Pistão
2Alumínio
34Garfo
1Aço
35Bucha de deslizamento/sup
1Resina acetalica
36*O-ring
2NBR
37*O-ring
2NBR
38Corpo
1Alumínio
39*Suporte superior
1Resina acetálica
40*O-ring
1FKM
41*Anel de suporte externo
1Resina acetálica
42Arruela de Reg. Espess.
1Aço
43Seeger
1Aço
44Parafuso de pré-carga da mola
2Aço
45*O-ring
2NBR
46Cont.mola pequeno
2Alumínio
47*O-ring
2NBR
48Cont. mola grande
2Alumínio
49Mola externa
2Aço
50Mola interna
2Aço
51*Guarnição do cárter
1NBR
52*O-ring
1FKM
53Arruela de suporte
1Aço
54Seeger
2Aço
* Detalhes do kit de substituição


COMPONENTES ATUADOR PNEUMÁTICO EFEITO SIMPLES TAMANHO: SR4000

COMPONENTES ATUADOR PNEUMÁTICO EFEITO SIMPLES TAMANHO: SR4000
Pos
Designação
Qtd
Material
1Bucha de aço
2Aço
2Pino de aço
2Aço
3Parafuso de regulagem
1Aço
4Trava esquerda
1Aço
5*O-ring2NBR
6Tampa de proteção
1Alumínio
7Arruela anti-rotação
1Aço
8Anel passante
1Aço inoxidável
9*O-ring1NBR
10Cárter de regulagem
1Alumínio
11Parafuso do cárter
4Aço
12Anel cego
1Aço inoxidável
13Trava direita
1Aço
14Parafuso anti-expulsão
1Aço
15Eixo
1Aço
16Suporte inferior
1Acetalharz
17Interface F251Alumínio
18Parafuso para interface
2Aço
19*O-ring1FKM
20Bucha de deslizamento
1Acetalharz
21*Discos
4Acetalharz
22Ficha anti-expulsão
2Aço
23Cilindro laterale2Alumínio
24*O-ring tampa2NBR
25Tampa
2Alumínio
26Parafuso de montagem
14Aço
27Porca a calota
28Aço
28Porca
2Aço
29Parafuso de pré-carga da mola
2Aço
30*O-ring2NBR
31*Anel guia
2P.T.F.E. Carbo-grafite preenchido
32*O-ring do pistão2NBR
33Pistão
2Alumínio
34Garfo
1Aço
35Bucha de deslizamento/sup
1Resina acetálica
36*O-ring2NBR
37*O-ring18NBR
38Corpo1Alumínio
39*Suporte superior
1Resina acetálica
40*O-ring1FKM
41*Anel de suporte externo
1Resina acetálica
42Arruela de Reg. Espess
1Aço
43Seeger1Aço
44*Guarnição do cárter
1NBR
45Arruela de suporte
1Aço
46Seeger2Aço
47Flange red. cilindro
2Alumínio
48Parafusos da flange
14Aço
49Grão
2Aço
50Flange red. pistão
2Alumínio
51*O-ring2NBR
52Porca a calota
2Aço
53Mola externa
2Aço
54Mola interna
2Aço
55Cont. mola grande2Alumínio
56O-ring2NBR
57O-ring2NBR
58Cont.mola pequeno
2Alumínio
* Detalhes do kit de substituição

Diagrama do momento de rotação em relação ao ângulo de rotação

TABELA DOS MOMENTOS DE ROTAÇÃO (Nm)                 α°= ÂNGULO DE ROTAÇÃO
MEDIDA
α°
2,8 bar ÷ 40 PSI
3,5 bar ÷ 50 PSI
4,2 bar ÷ 60 PSI
5,6 bar ÷ 80 PSI
ar
mola
ar
mola
ar
mola
ar
mola
SRN 15

7,5
5
9,4
6,3
11,3
7,5
15
10
50°
3,7
3,7
4,7
4,7
5,6
5,6
7,5
7,5
90°
5
7,5
6,3
9,4
7,5
11,3
10
15
SRN 30

15
10
18,8
12,5
22,5
15
30
20
50°
7,5
7,5
9,4
9,4
11,3
11,3
15
15
90°
10
15
12,5
18,8
15
22,5
20
30
SRN 53

26,5
17,5
33
22
40
26
53
35
50°
13
13
16,5
16,5
19,5
19,5
26
26
90°
17,5
26,5
22
33
26
40
35
53
SRN 60

30
20
37,5
25
45
30
60
40
50°
15
15
18,8
18,8
22,5
22,5
30
30
90°
20
30
25
37,5
30
45
40
60
SRN 90

45
30
56,337,5
67,5
45
90
60
50°
22,5
22,5
28,1
28,1
33,9
33,9
45
45
90°
30
45
37,5
56,3
45
67,5
60
90
SRN 120

60
40
75
50
90
60
120
80
50°
30
30
37,5
37,5
45
45
60
60
90°
40
60
50
75
60
90
80
120
SRN 180

90
60
112,5
75
135
90
180
120
50°
45
45
56,3
56,3
67,5
67,5
90
90
90°
60
90
75
112,5
90
135
120
180
SRN 240

120
80
150
100
180
120
240
160
50°
60
60
75
75
90
90
120
120
90°
80
120
100
150
120
180
160
240
SRN 360

180
120
225
150
270
180
360
240
50°
90
90
112,5
112,5
135
135
180
180
90°
120
180
150
225
180
270
240
360
SRN 480

240
160
300
200
360
240
480
320
50°
120
120
150
150
180
180
240
240
90°
160
240
200
300
240
360
320
480
SRN 720

360
240
450
300
540
360
720
480
50°
180
180
225
225
270
270
360
360
90°
240
360
300
450
360
540
480
720
SRN 960

480
320
600
400
720
480
960
640
50°
240
240
300
300
360
360
480
480
90°
320
480
400
600
480
720
640
960
SR 1440

---
---
900
600
---
---
1440
960
50°
---
---
450
450
---
---
720
720
90°
---
---
600
900
---
---
960
1440
SR 1920

960
640
1200
800
1440
960
1920
1280
50°
480
480
600
600
720
720
960
960
90°
640
960
800
1200
960
1440
1280
1920
SR 2880

1440
960
1800
1200
2160
1440
2880
1920
50°
720
720
900
900
1080
1080
1440
1440
90°
960
1440
1200
1800
1440
2160
1920
2880
SR 4000

2000
13332500
1666,3
3000
1999,54000
2666
50°
1000
1000
1250
1250
1500
1500
2000
2000
90°
13332000
1666,3
2500
1999,53000
26664000

DIAGRAMA DE FUNCIONAMENTO DO ATUADOR PNEUMÁTICO SR

CAIXA DE SINALIZAÇÃO COM INTERRUPTOR DE LIMITE

OPERADOR MANUAL DE DESBLOQUEIO

ELETROVÁLVULAS NAMUR

ELETROVÁLVULAS

POSICIONADOR ELETROPNEUMÁTICO (SEGURANÇA INTRÍNSECA)

POSICIONADOR PNEUMÁTICO

INTERRUPTORES DE LIMITE DE PROXIMIDAD

INTERRUPTORES DE LIMITE ELETROMECÂNICOS

INTERRUPTORES DE LIMITE PNEUMÁTICOS

INTERRUPTORES DE LIMITE ANTIDEFLAGRANTES II2GD ExdIIC

SELEÇÃO TAMANHO
Selecionar os parâmetros de pesquisa
PESQUISA DE ITEM
X FECHAR

PRÓXIMO EVENTO

Chem Uk 2021
Chem Uk 2021
NEC, Birmingham, 15th - 16th September 2021
