1. Faixas de vedação e deslizamento energizadas autolubrificantes Menor atrito entre o pistão e o cilindro É evitada a colagem da guarnição ao cilindro mesmo após longos períodos de inatividade
2. Ranhura, buchas e cavilhas com aço com dureza superior a 50 HRC Maior resistência a forças presentes dentro do atuador
3. Atrito de rolamento entre a ranhura e o pistão Menor atrito
4. Scotch yoke com atrito de rolamento (transformação do movimento linear em movimento rotativo através de pistão e eixo sem engrenagens) Menor atrito entre o pistão e o eixo, resultando em menor desgaste das peças Momento de rotação aprimorado na fase de abertura e fechamento Menor volume ocupado em relação aos atuadores de pinhão e cremalheira, com consequente menor espaço necessário Menor peso em relação aos atuadores de pinhão e cremalheira (-30% Kg/Nm) com consequentes economias na construção da estrutura da planta Menor consumo de ar comparado aos atuadores de pinhão e cremalheira (-40% de ar cm³/Nm efeito duplo e -20% de ar cm³/Nm efeito simples) com consequente menor carga de trabalho do compressor ou possibilidade de usar um compressor com dimensões reduzidas 5. Cilindro laminado Menor desgaste nas faixas energizadas devido à baixa rugosidade da superfície
Interface para eletroválvulas NAMUR integradas pelo DAN15 Não requer nenhuma base adicional
Processo de produção realizado inteiramente na OMAL Controle máximo em todas as fases de processamento
Certificado ATEX Permite instalação na presença de ambiente potencialmente explosivo
Certificados até SIL 3 Alto nível de segurança funcional garantido
DADOS TÉCNICOS Torque de 360 Nm a 960 Nm. Flange de conexão: EN ISO 5211; F10 - F12 - F14 - F16. Em conformidade com a EN 15714-3. Ângulo de rotação: 92° (-1°, +91°) Momento de rotação: O momento de rotação de retorno depende apenas da ação da mola e é independente da pressão de alimentação. Existem 4 configurações diferentes de molas disponíveis; consulte a tabela de atuadores pneumáticos Catálogo geral SR. O fechamento automático por meio das molas ocorre no sentido horário. Em cada atuador, a figura que segue a sigla SR corresponde ao valor do torque de partida em Nm. à pressão de 5,6 bar. Atuadores com pintura epóxi Versão ATEX em conformidade com a diretiva 2014/34/UE. Para a versão ATEX, adicionar YX no final do código.
CONDIÇÕES DE OPERAÇÃO Temperatura: de -20°C a +80°C. Pressão nominal: 5,6 bar; máxima de operação 8,4 bar. Líquido de alimentação: ar comprimido filtrado a seco não necessariamente lubrificado. Em caso de lubrificação, usar óleo não detergente, compatível com NBR.
FICHA TÉCNICA
Código
SRC0360416S
SRC0480416S
SRC0720424S
SRC0720416S
SRC0960416S
Guarnições de reposição
KGXI0023
KGXI0024
KGXI0025
KGXI0025
KGXI0026
Medida
SRC0360 F10/F12
SRC0480 F12/F16
SRC0720 F12
SRC0720 F14
SRC0960 F12/F16
A
565,5
598
736,8
736,8
769,6
A1 (2,8 Bar)
483,5
506
630,8
630,8
645
B
27
36
36
36
46
C x profundidade
M10x11,5
M12x20
M12x18
M16x18
M12x23
D x profundidade
M12x11,5
M20x20
-
-
M20x23
ØE
102
125
125
140
125
ØF
125
165
-
-
165
G
19,5
19,5
19,5
19,5
18,5
ØH
156
169
188
188
211
I
22
24
27
27
32
J
138,5
156,3
179,5
179,5
192
K
115
150
130
130
150
L
178
198
216
216
237,7
M
78,5
93,5
101,5
101,5
114,7
N
99,5
104,5
114,5
114,5
123
O
29,5
38,5
38,5
38,5
48,5
P
116
135
160
160
160
ØR
31,8
36,5
41
41
46
S
30
30
30
30
30
T
148
168
186
186
207,7
X
150
150
150
150
150
Y
155
168
187
187
209
Z
525,8
565
685
685
718,4
Z1 (2,8 Bar)
435,8
473
559,4
559,4
593,8
Ch
22
22
24
24
24
Ch1 (2,8 Bar)
24
24
30
30
30
Peso (kg)
45,5
60
82,5
82,5
112
Peso (2,8 bar) (kg)
37,5
51
77
77
96
Ar (dm3/ciclo) (l/ciclo)
2,00
2,8
4,20
4,20
5,9
COMPONENTES ATUADORES PNEUMÁTICOS EFEITO DUPLO E SIMPLES A105 DA BARRA
COMPONENTES ATUADORE PNEUMÁTICO EFEITO DUPLO E SIMPLES A105 DA BARRA
Pos.
Designação
Qtd.
Material
1
Cilindro
1
Aço
2
Pistão
2
Liga de alumínio
3
Tampa
2
Aço
4
Eixo
1
Aço inoxidável
5
Garfo
1
Liga de aço
6
Bucha de deslizamento
1
Resina acetálica
7
Anel de suporte superior
1
Resina acetálica
8
Bucha de deslizamento
1
Resina acetálica
9
Cavilha elástica externa
1
Liga de aço
10
Cavilha elástica interna
1
Liga de aço
11
Bucha de aço
2
Liga de aço
12
Pino
2
Liga de aço
13*
Anel de vedação
2
Poliuretano
14*
Disco de suporte
4
P.T.F.E. carbo-graphite filled
15*
O-ring do pistão
2
Borracha nitrílica
16
O-ring eixo superior
1
FKM
17
Anel de suporte externo
1
Resina acetálica
18
Arruela de regulagem de espessura
1
Aço inoxidável
19
Seeger
1
Aço inoxidável
20
Faixa de suporte inferior
1
P.T.F.E. carbo-graphite filled
21
O-ring do eixo inferior
1
FKM
22*
O-ring tampa
2
Nitrilic rubber
23
Parafusos
8
Aço inoxidável
24
Grão de ajuste
2
Aço inoxidável
25
O-ring de ajuste
2
Borracha nitrílica
26
Contraporca
2
Aço inoxidável
27
Flange de fixação
1
Aço
28
Parafusos
4
Aço inoxidável
29*
O-ring tampa
4
Nitrilic rubber
30
Cilindro espaçador
2
Aço
31
Mola
2
Liga de aço
32
Recipiente de mola
2
Liga de alumínio
33
Parafusos de pré-carga da mola
2
Aço inoxidável
* Detalhes do kit de substituição

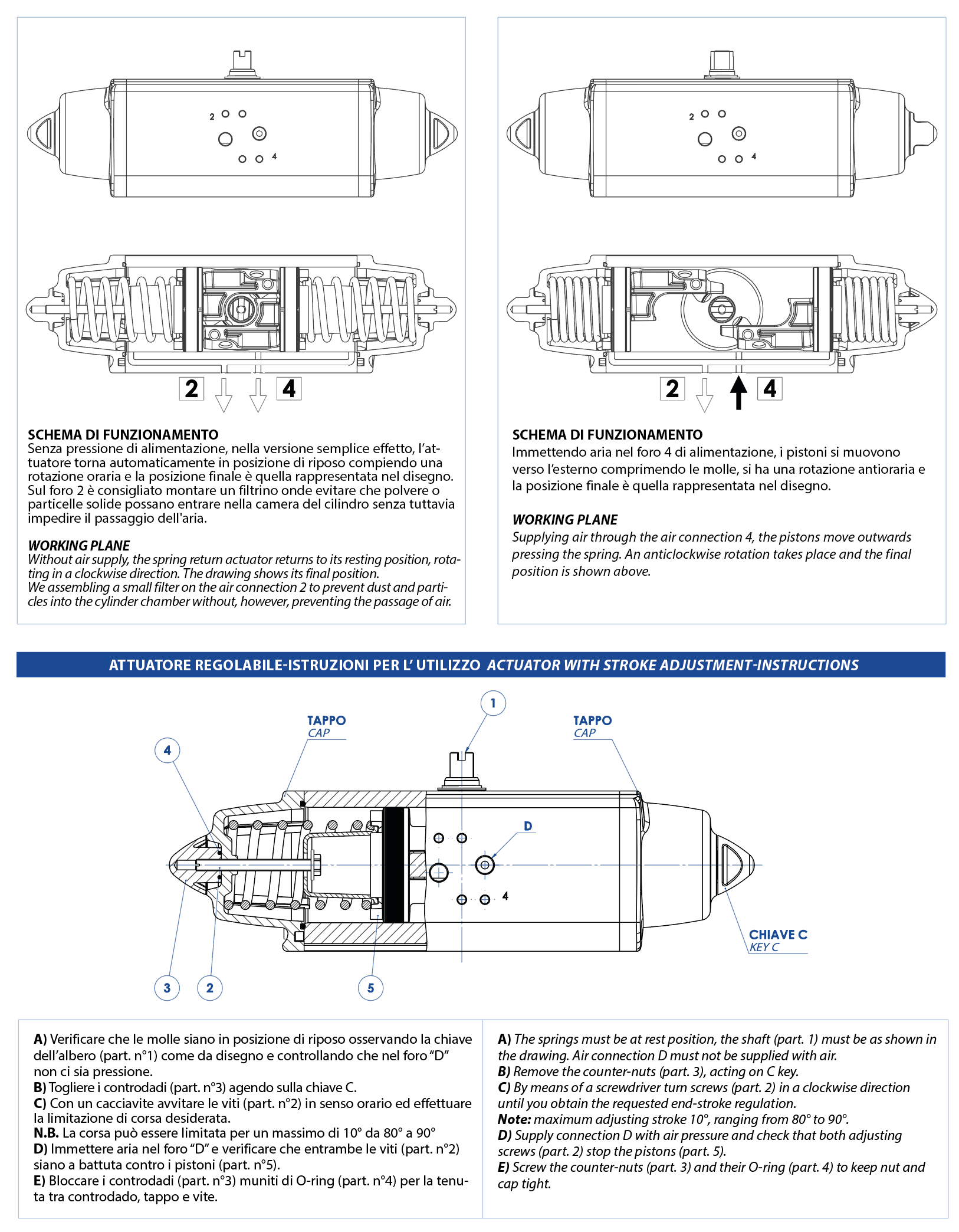

DIAGRAMA DE FUNCIONAMENTO DO ATUADOR PNEUMÁTICO SR
