AGO HANDWHEEL - SR com comando manual integrado

  • benefícios
  • características
  • dimensões
  • materiais
  • especificações
  • acessórios
  • documentos

1. Faixas de vedação e deslizamento energizadas autolubrificantes
Menor atrito entre o pistão e o cilindro
É evitada a colagem da guarnição ao cilindro mesmo após longos períodos de inatividade

2. Ranhura, buchas e cavilhas com aço com dureza superior a 50 HRC
Maior resistência a forças presentes dentro do atuador

3. Atrito de rolamento entre a ranhura e o pistão
Menor atrito

4. Scotch yoke com atrito de rolamento (transformação do movimento linear em movimento rotativo através de pistão e eixo sem engrenagens)
Menor atrito entre o pistão e o eixo, resultando em menor desgaste das peças
Momento de rotação aprimorado na fase de abertura e fechamento
Menor volume ocupado em relação aos atuadores de pinhão e cremalheira, com consequente menor espaço necessário
Menor peso em relação aos atuadores de pinhão e cremalheira (-30% Kg/Nm) com consequentes economias na construção da estrutura da planta
Menor consumo de ar comparado aos atuadores de pinhão e cremalheira (-40% de ar cm³/Nm efeito duplo e -20% de ar cm³/Nm efeito simples) com consequente menor carga de trabalho do compressor ou possibilidade de usar um compressor com dimensões reduzidas

5. Cilindro laminado

Menor desgaste nas faixas energizadas devido à baixa rugosidade da superfície

6. Stainless Steel shaft
Higher corrosion resistance

Interface para eletroválvulas NAMUR integradas pelo DAN15
Não requer nenhuma base adicional

Processo de produção realizado inteiramente na OMAL
Controle máximo em todas as fases de processamento

Certificado ATEX
Permite instalação na presença de ambiente potencialmente explosivo

Certificados até SIL 3
Alto nível de segurança funcional garantido

DADOS TÉCNICOS
Torque de 30 Nm a 1920 Nm.
Flange de conexão: EN ISO 5211
F05 - F07 - F10 - F12 - F14 - F16.
Em conformidade com a EN 15714-3
Ângulo de rotação: 92°(-1°, + 91°)
Momento de rotação: O momento de rotação de retorno depende apenas da ação da mola e é independente da pressão de alimentação. Estão disponíveis 4 calibrações diferentes para a mola; ver a tabela.
O fechamento automático por meio das molas ocorre no sentido horário.
Em cada atuador, a figura que segue a sigla SRNV corresponde ao valor do torque de partida em Nm. à pressão de 5,6 bar.
Versão ATEX em conformidade com a diretiva 2014/34/UE. Para a versão ATEX, adicionar YX no final do código.

CONDIÇÕES DE OPERAÇÃO
Temperatura: de -20°C a + 80°C. (Versões especiais: alta temperatura: -20°C + 150°C; baixa temperatura: -50°C + 60°C)
Pressão nominal: 5,6 bar; máxima de operação 8,4 bar.
Fluido de alimentação: ar comprimido filtrado seco não necessariamente lubrificado.
Em caso de lubrificação, usar óleo não detergente, compatível com NBR.

Se necessário, o atuador pneumático a um quarto de volta de nossa produção pode ser equipado com um acionamento manual.
O dispositivo pode ser integrado na versão Efeito Duplo e na versão Efeito Simples.
Para que o sistema funcione corretamente e para a integridade mecânica do dispositivo, é essencial garantir que o atuador pneumático seja desconectado das linhas de alimentação de ar comprimido antes de executar qualquer manobra usando o dispositivo de acionamento manual.
O dispositivo de acionamento manual atua na transmissão mecânica primária do atuador pneumático e na presença de torques aplicados ao volante em conformidade com a norma EN 12570 produz torques de saída com o mesmo valor que o torque nominal do próprio atuador.

SRNV 30 ÷ SRNV 960

FICHA TÉCNICA SRNV 30 ÷ SRNV 240
Código
SRNV0030401SSRNV0030402SSRNV0053401SSRNV0060401SSRNV0090401SSRNV0120401SSRNV0180401SSRNV0240401S
Kit de guarnições
KGGI0016VXKGGI0016VXKGGI0060VXKGGI0018VXKGGI0019VXKGGI0020VXKGGI0021VXKGGI0022VX
Tamanho
SRNV 30SRNV 30SRNV 53SRNV 60SRNV 90SRNV 120SRNV 180SRNV 240
ISOF04F05/F07F05/F07F05/F07F07/F10F07/F10F07/F10F10/F12
A392,7392,7431,4457,7534,9558,5635700,8
B1414171722222227
C x profundidadeM5x8M6x9M6x9M6x9M8x12M8x12M8x12M10x15
D x profundidade-M8x12M8x12M8x12M10x15M10x15M10x15M12x18
E42505050707070102
F-707070102102102125
G1313131316171919
H33,733,740,842,852,556,15857,4
J1818181818181816
K1414141414141416
I1010121215151919
L90,490,4103,3107137,5141,1148164,9
M37,737,744,846,856,560,16272,9
N52,752,758,560,281818692
O16,516,519,319,324,824,824,329,5
P32,732,738,540,251515662
Q37,737,744,846,856,560,16272,9
R14,514,516,21820,222,525,529
S2020202030303030
T70,470,483,387107,5111,1118134,9
U129,4129,4152,1169,3196,8204,8237260,2
V180180180180220220300300
W (Gas)1/8"1/8"1/8"1/8"1/8"1/8"1/8"1/4"
X4444444-
Y137,6137,6154,8163,9183,5199,1220,8236,4
Z263,3263,3279,3288,4338,1353,7398440,6
Ch1313171722222227
N° rotações*
1111131416181516
Peso (Kg)3,23,24,55,36,8911,715,2
Ar (dm3/ciclo)
0,170,170,30,330,550,811,5

* N° de rotações teórico para o fechamento/abertura a partir da posição natural.

FICHA TÉCNICA SRNV 360 ÷ SRNV 960
Código
SRNV0360401SSRNV0480401SSRNV0480402SSRNV0720401SSRNV0720402SSRNV0960401SSRNV0960402S
Kit de guarnições
KGGI0023VXKGGI0024VXKGGI0024VXKGGI0025VXKGGI0025VXKGGI0026VXKGGI0026VX
Tamanho
SRNV 360SRNV 480SRNV 480SRNV 720SRNV 720SRNV 960SRNV 960
ISOF10/F12F10/F12F14F14F12F14F12/F16
A810,1842,4842,41035,41035,41067,71067,7
B27363636364646
C x profundidadeM10x15M10x15M16x24M16x24M12x18M16x24M12x18
D x profundidadeM12x18M12x18----M20x30
E102102140140125140125
F125125----165
G19,519,519,519,519,518,518,5
H61,5787886,586,599,299,2
J16161616161616
K16161616161616
I22242427273232
L178198198216216237,7237,7
M78,593,593,5101,5101,5114,7114,7
N99,5104,5104,5114,5114,5123123
O29,538,538,538,538,548,548,5
P69,574,574,584,584,59393
Q78,593,593,5101,5101,5114,7114,7
R31,836,536,541414646
S30303030303030
T148168168186186207,7207,7
U306,6324,1324,1399399414414
V350350350400400400400
W (Gas)1/4"1/4"1/4"1/4"1/4"1/4"1/4"
X-------
Y282,3297,1297,1365,6365,6382,9382,9
Z503,5518,3518,3636,4636,4653,7653,7
Ch27272736363636
N° rotações*
19202025252626
Peso (Kg)19,528,128,138,838,850,650,6
Ar (dm3/ciclo)
22,82,84,24,25,95,9

* N° de rotações teórico para o fechamento/abertura a partir da posição natural.

SRNV 1920

FICHA TÉCNICA SRNV 1920
Código
SRNV1920E1608A
Kit de guarnições
KGGI0230VX
Tamanho
SRNV 1920
ISOF16
Número de rotações*
30
Peso (Kg)91
Ar (dm3/ciclo)
12,5

* N° de rotações teórico para o fechamento/abertura a partir da posição natural.

COMPONENTES ATUADOR PNEUMÁTICO EFEITO SIMPLES COM COMANDO MANUAL INTEGRADO - TAMANHOS: ATÉ SRNV960

MATERIAIS ATÉ SRNV960
PosDesignação
Q.Material
1Parafuso
1Aço inoxidável
2*Arruelas para Rolamentos de rolos
4Liga de aço
3*Rolamentos de rolos
2Liga de aço
4Flange 1Liga de alumínio
5Anel de Centralização (apenas para SRNV360)
1Liga de alumínio
6*O'ring (apenas para SRNV360) 1Borracha nitrílica
7*O'ring2Borracha nitrílica
8*O'ring1Borracha nitrílica
9*O'ring1Borracha nitrílica
10*O'ring1Borracha nitrílica
11Parafuso
1Aço inoxidável
12Mola Spring
1Aço inoxidável
13Cilindro espaçador 1Liga de alumínio
14*O'ring1Borracha nitrílica
15*Tampa guarnição
1Latão+Borracha nitrílica
16Tampa (modificada)
1Liga de alumínio
17Parafuso
4Aço inoxidável
18*O'ring1Borracha nitrílica
19Volante de manobra
1Liga de aço
20Grão 2Aço inoxidável
21Tubo de proteção 1Liga de alumínio
22Tubo transparente 1PVC
23Tampa de proteção 1Liga de alumínio
24Chiave1Liga de aço
25Mola 2Liga de aço
26*Rebite 1Liga de aço
27*Indicador 1Polipropilene
28Porca de manobra
1Liga de aço
29Bucha roscada (apenas para SRNV240)
2Aço inoxidável
30Recipiente para molas especial
1Liga de alumínio
31Cavilha 1Liga de aço
32Parafuso de manobra 1Liga de aço
33*Anel de vedação (pistão)
2Poliuretano
34*O'ring Pistão 2Borracha nitrílica
35Pistão (modificato) 1Liga de alumínio
36*Disco de suporte 4P.T.F.E. carbo-graphite filled
37Bucha
2Liga de aço
38Pino Manga rotativa
2Liga de aço
39*Guarnição 2Liga de aço+Borracha nitrílica
40Parafuso
2Aço inoxidável
41Garfo 1Liga de aço
42Suporte do eixo 1Resina Acetálica
43Cavilha elástica externa
1Liga de aço
44Cavilha elástica interna
1Liga de aço
45Eixo 1Aço inoxidável
46Bucha de deslizamento 1Resina Acetálica
47O'ring do eixo inferior  1FKM
48Cilindro Cylinder1Liga de alumínio
49O'ring do eixo superior  1FKM
50Anel de suporte externo
1Resina Acetálica
51Arruela 1Aço inoxidável
52Seeger1Aço inoxidável
53Pistão (Standard) 1Liga de alumínio
54Parafuso de pré-carga da mola  1Aço inoxidável
55Recipiente da mola (Standard)1Liga de aço ou Liga de alumínio
56*O'ring tampa
1Borracha nitrílica
57Tampa (Standard) 1Liga de alumínio
58Parafuso
4Aço inoxidável
59*O'ring1Borracha nitrílica
60Porca 1Liga de alumínio
61Inserir para o'ring (apenas para SRNV53-120-180-360)
1Aço inoxidável
* Detalhes do kit de substituição

COMPONENTES DO ATUADOR PNEUMÁTICO EFEITO SIMPLES COM CONTROLE MANUAL INTEGRADO - TAMANHO: SRNV1920

MATERIAIS SRNV1920
PosDesignação
Qtd
Material
1Cilindro1Liga de alumínio
2Cilindro1Liga de alumínio
3Cilindro1Liga de alumínio
4Tampa (Standard)1Liga de alumínio
5Suporte interno macio
1Liga de alumínio
6Suporte externo macio
1Liga de alumínio
7Parafuso de pré-carga da mola
1Aço inoxidável
8*O'ring1Borracha nitrílica
9Porca A Calota
1Aço inoxidável
10O'ring1Borracha nitrílica
11O'ring1Borracha nitrílica
12Dado1Aço inoxidável
13Mola externa
2Liga de aço
14Mola interna
2Liga de aço
15Pistão (Standard) 1Liga de alumínio
16Bucha 2Liga de aço
17*Disco de suporte
4Resina Acetálica
18Cavilha 2Liga de aço
19Pino 2Liga de aço
20Garfo 1Liga de aço
21Eixo 1Aço inoxidável
22Bucha de deslizamento
1Resina Acetálica
23Suporte do eixo
1Resina Acetálica
24*O'ring tampa1Borracha nitrílica
25*Bucha (eixo inferior)
1P.T.F.E. carbo-graphite filled
26*Bucha (eixo superior)
1P.T.F.E. carbo-graphite filled
27*Anel de suporte externo
1Resina Acetálica
28Arruela 1Aço inoxidável
29*O'ring3Borracha nitrílica
30Seeger1Aço inoxidável
31Parafuso
6Aço inoxidável
32*O'ring do eixo inferior
1FKM
33*O'ring Pistão2Borracha nitrílica
34*O'ring do eixo superior
1FKM
35*O'ring2Borracha nitrílica
36*Anel guia
2P.T.F.E. Preenchido com Carbo-grafite
37Porca
12Aço inoxidável
38Pistão (modificato)1Liga de alumínio
39*Rolamento (Volante)
2Poliuretano
40Tampa (modificada) Cap (modified)
1Liga de alumínio
41Porca de manobra
1Liga de aço
42*Indicador Indicator
1Polipropilene
43Volante de manobra
1Liga de aço
44Flange
1Liga de alumínio
45*Rolamento
2Liga de aço
46Parafuso
8Aço inoxidável
47Parafuso
1Aço inoxidável
48Arruela
1Aço inoxidável
49Fechamento do garfo 1Liga de alumínio
50Suporte do garfo 1Liga de alumínio
51Tranca 1Aço inoxidável
52Tampa de proteção
1Liga de alumínio
53Parafuso 3Aço inoxidável
54*Rebite
1Aço inoxidável
55Chave
1Aço inoxidável
56Parafuso 6Liga de aço
57*O'ring1Borracha nitrílica
58*O'ring1Borracha nitrílica
59*O'ring1Borracha nitrílica
60Parafuso
2Aço inoxidável
61*Guarnição
2Liga de aço+Borracha nitrílica
62*O'ring1Borracha nitrílica
63*O'ring1Borracha nitrílica
64*Tampa 2P.T.F.E
65Porca 1Aço inoxidável
66Parafuso de manobra
1Aço inoxidável
67Tubo de proteção removível
1Liga de alumínio
68Cavilha 1Aço inoxidável
69Recipiente para molas especial
1Liga de aço
70*O'ring1Borracha nitrílica
71*O'ring1Borracha nitrílica
72Parafuso 1Aço inoxidável
73Parafuso de segurança
1Aço inoxidável
74Tubo de proteção
1Liga de alumínio
* Detalhes do kit de substituição

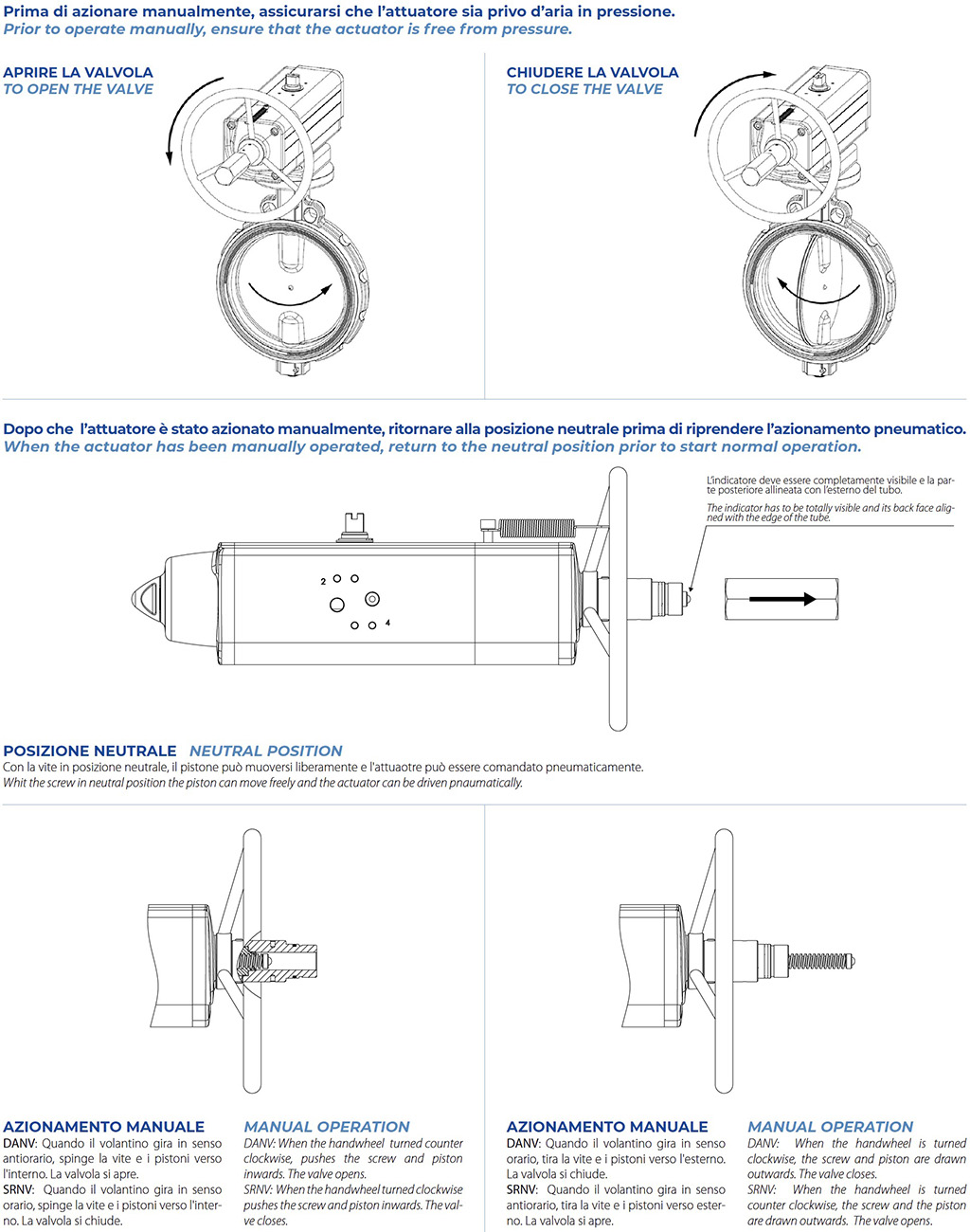

ESQUEMA DE FUNCIONAMENTO DO ATUADOR COM COMANDO MANUAL INTEGRADO

DIAGRAMA DE FUNCIONAMENTO DO ATUADOR PNEUMÁTICO SR

CAIXA DE SINALIZAÇÃO COM INTERRUPTOR DE LIMITE

OPERADOR MANUAL DE DESBLOQUEIO

ELETROVÁLVULAS NAMUR

ELETROVÁLVULAS

POSICIONADOR ELETROPNEUMÁTICO (SEGURANÇA INTRÍNSECA)

POSICIONADOR PNEUMÁTICO

INTERRUPTORES DE LIMITE DE PROXIMIDAD

INTERRUPTORES DE LIMITE ELETROMECÂNICOS

INTERRUPTORES DE LIMITE PNEUMÁTICOS

INTERRUPTORES DE LIMITE ANTIDEFLAGRANTES II2GD ExdIIC

SELEÇÃO TAMANHO
Selecionar os parâmetros de pesquisa
PESQUISA DE ITEM
X FECHAR

PRÓXIMO EVENTO

Domani Lavoro 2024
Domani Lavoro 2024
9-10-11 November 2024 - Brixia Forum, Brescia, Italy
