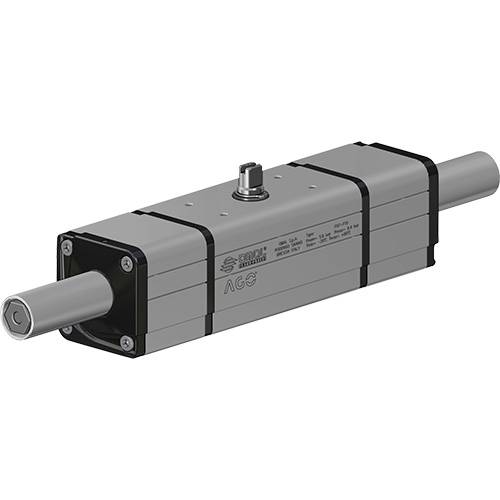

DADOS TÉCNICOS Ângulo de rotação da dosagem: máx. 45° Ângulo de rotação do atuador: 92° (-1°, +91°) Momento de rotação: ver a tabela dos atuadores relativos. Em cada dispensador, a figura a seguir à sigla DDN corresponde ao valor do torque inicial em Nm à pressão de 5,6 bar.
CONDIÇÕES DE TRABALHO Temperatura: de -20°C a + 80°C. Pressão nominal: 5,6 bar; máxima de operação 8,4 bar. Líquido de alimentação: ar comprimido filtrado a seco não necessariamente lubrificado. Em caso de lubrificação, usar óleo não detergente ou compatível com NBR.

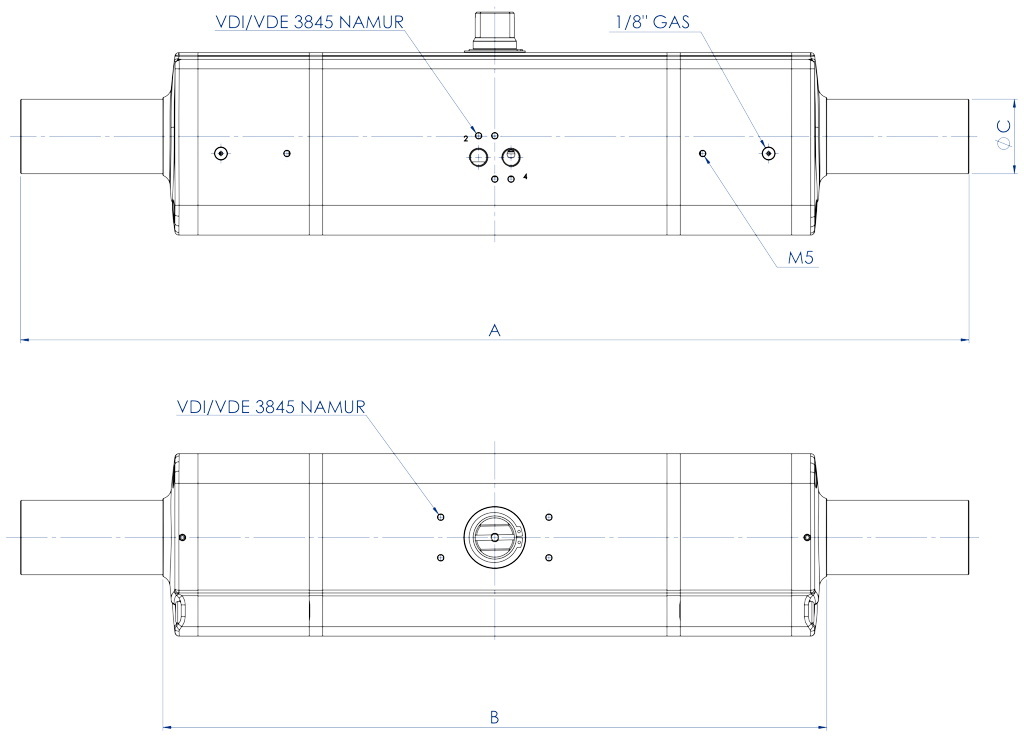

FICHA TÉCNICA
Código
DDN030401S
DDN030402S
DDN060401S
DDN060402S
DDN106401S
DDN240401S
DDN480401S
Medida
DDN 30 F03-F05
DDN 30 F04
DDN 60 F04
DDN 60 F05-F07
DDN 106 F05-F07
DDN 240 F07-F10
DDN 480 F10-F12
A [mm]
355
355
423
423
502
589
702
B [mm]
245
245
278
278
345
416
491
C [mm]
29
29
29
29
29
40
55
Peso [kg]
1,8
1,8
2,8
2,8
4,7
8
14,3

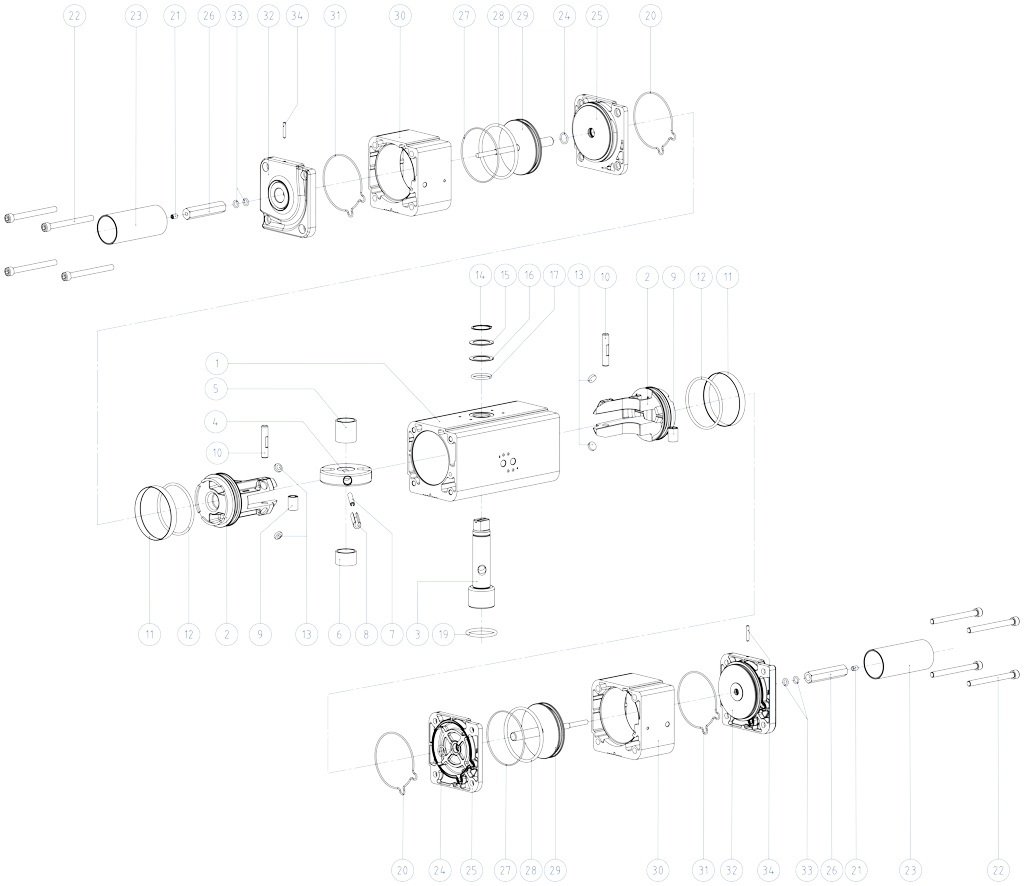

COMPONENTES DO ATUADOR PNEUMÁTICO DOSADOR DE MEDIDAS: DDN30 - DDN480
MATERIAIS
Pos
Designação
Qtd
Material
1
Cilindro
1
Liga de alumínio
2
Pistão
2
Liga de alumínio
3
Eixo
1
Aço inoxidável
4
Garfo
1
Liga de aço
5
Bucha de deslizamento de suporte
1
Resina acetálica
6
Bucha de deslizamento
1
Resina acetálica
7
Cavilha elástica interna
1
Liga de aço
8
Cavilha elástica externa
1
Liga de aço
9
Bucha de aço
2
Liga de aço
10
Pino
2
Liga de aço
11
Anel de vedação
2
Poliuretano
12
O-ring do pistão
2
Borracha nitrílica
13
Disco de suporte
4
PTFE caric carbo-grafite
14
Seeger
1
Aço inoxidável
15
Arruela de calço
1
Aço inoxidável
16
Anel de suporte externo
1
Resina acetálica
17
O-ring do eixo superior
1
FKM
18
Anello de centralização
1
Liga de alumínio
19
Eixo inferior do anel O-ring
1
FKM
20
O-ring do selo da tampa
2
Borracha nitrílica
21
Ajuste de bloqueio de grãos
2
Aço inoxidável
22
Parafusos
8
Aço inoxidável
23
Proteção
2
Liga de alumínio
24
Anel intermediário O-ring
2
FKM
25
Limite intermediário
2
Liga de alumínio
26
Porca de fixação
2
Liga de alumínio
27
O-ring na posição intermediária intermediária
2
Borracha nitrílica
28
O-ring do pistão auxiliar
2
Borracha nitrílica
29
Pistão auxiliar
2
Liga de alumínio
30
Cilindro auxiliar
2
Liga de alumínio
31
O-ring da tampa final
2
Borracha nitrílica
32
Tampa final
2
Liga de alumínio
33
O-ring internos tampa final
4
FKM
34
Proteção do bloqueio de grãos
2
Aço inoxidável

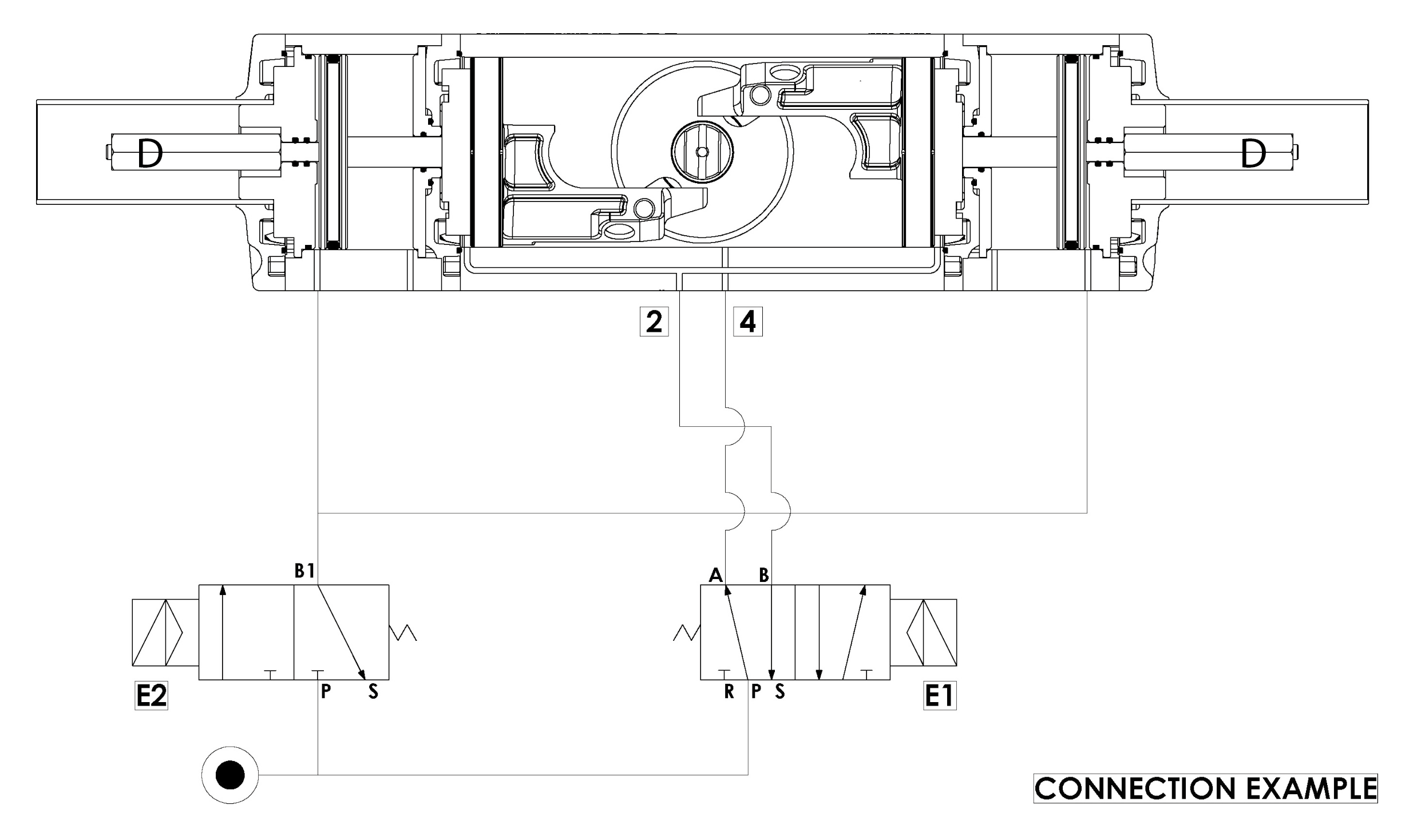

Esquema de funcionamento
Condições gerais de uso e princípio de funcionamento

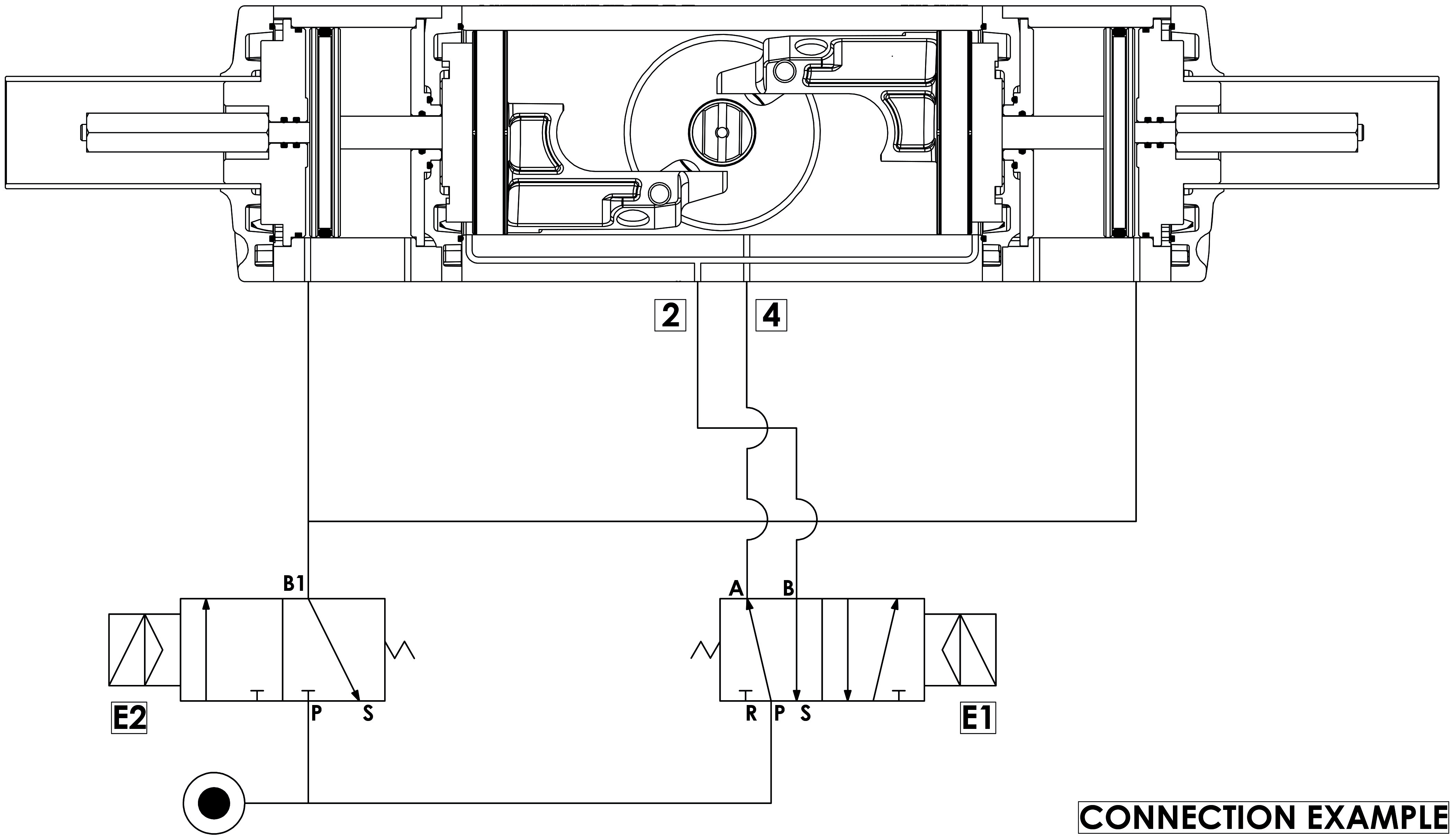

USO: Dosagem do preenchimento de materiais líquidos ou semi-sólidos usando o dispositivo de pesagem. Atuador de dupla ação para dosagens grosseiras ou finas. EXECUÇÃO: Segundo a EN ISO 5211, em conformidade com a EN 15714-3. MÉTODO DE TRABALHO: O modelo básico é o atuador OMAL Double Acting. A ele foram adicionados dois cilindros dentro dos quais os pistões, integrados a uma haste, empurram-no longitudinalmente, atuando como uma parada nos pistões do atuador, impedindo assim a rotação completa do mecanismo e afetando a vazão total da válvula. O dispositivo funciona através das duas eletroválvulas E1 = 5/2; E2 = 3/2. Onde E1 controla o atuador e E2 os dois cilindros externos. Com referência às eletroválvulas no desenho, vemos alguns exemplos: - com VÁLVULA TOTALMENTE FECHADA (0°) teremos: E1: A na pressão B na descarga; E2: B1 na descarga. -Com todo o ajuste grosseiro da VÁLVULA ABERTA (90 °), teremos: E1: A na descarga e B sob pressão; E2: B1 na descarga.
Quando o valor esperado é atingido, por exemplo, 90% do enchimento total do container, o sinal grosso (válvula completamente aberta) é excluído e o ar, passando por E2 e subsequentemente alterando a posição de E1, atinge os pistões externos que, em movimento, executam o ângulo de fechamento desejado, por exemplo 30° (ajuste fino), causando a redução desejada da vazão.
Com VÁLVULA ABERTA, por exemplo 30° de ajuste fino, teremos: E1: A na pressão B na descarga; E2: B1 sob pressão.
Esta posição intermediária e a vazão relativa da válvula serão reproduzidas com fidelidade e precisão absolutas a cada repetição do procedimento. NOTA: a regulação desejado pode variar de 0° a 45° através da contraporca D. Quando o valor teórico corresponder ao valor real, o sinal de ajuste de ajuste fino encontrado em E2 (B1 na descarga) será excluído; o atuador começará a se mover, obtendo o fechamento total da válvula. Isso completa o procedimento de dosagem de enchimento. CONCLUSÃO: O dispositivo OMAL pode ser instalado sempre que for necessário fornecer exatamente as mesmas quantidades por longos ciclos

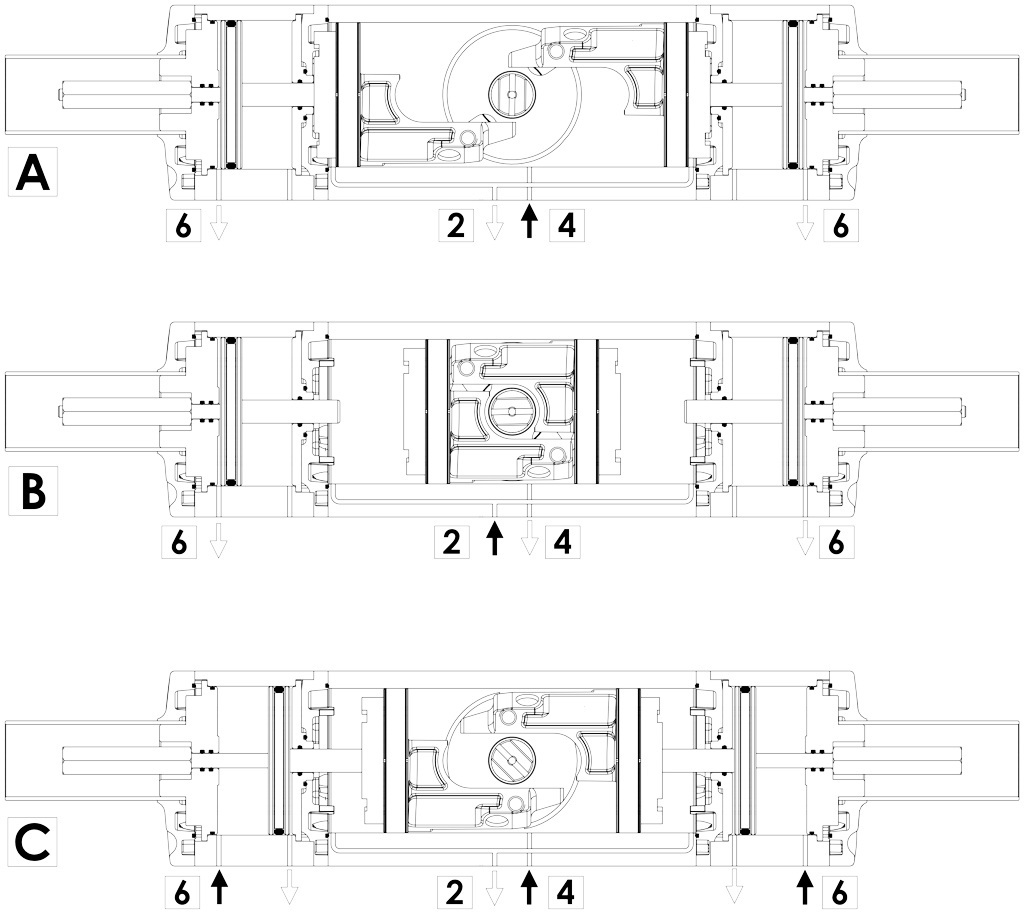

A. POSIÇÃO TOTALMENTE FECHADA Nesta posição, o atuador é alimentado na porta 4, com as portas 2 e 6 em descarga.
B. POSIÇÃO TOTALMENTE ABERTA (aproximadamente 90°) Nesta posição, o atuador é alimentado na porta 2, com as portas 4 e 6 em descarga.
C. POSIÇÃO INTERMÉDIA (medição precisa) Nesta posição, o atuador é alimentado simultaneamente nas portas 6 e 4, com a porta 2 em descarga. Nesse caso, os pistões externos se moverão atingindo o ângulo desejado; consequentemente, o fluxo total da válvula será reduzido.
