AGO CF8M - SR em aço inoxidável CF8M micro-fundido

  • benefícios
  • características
  • dimensões
  • materiais
  • especificações
  • acessórios
  • documentos

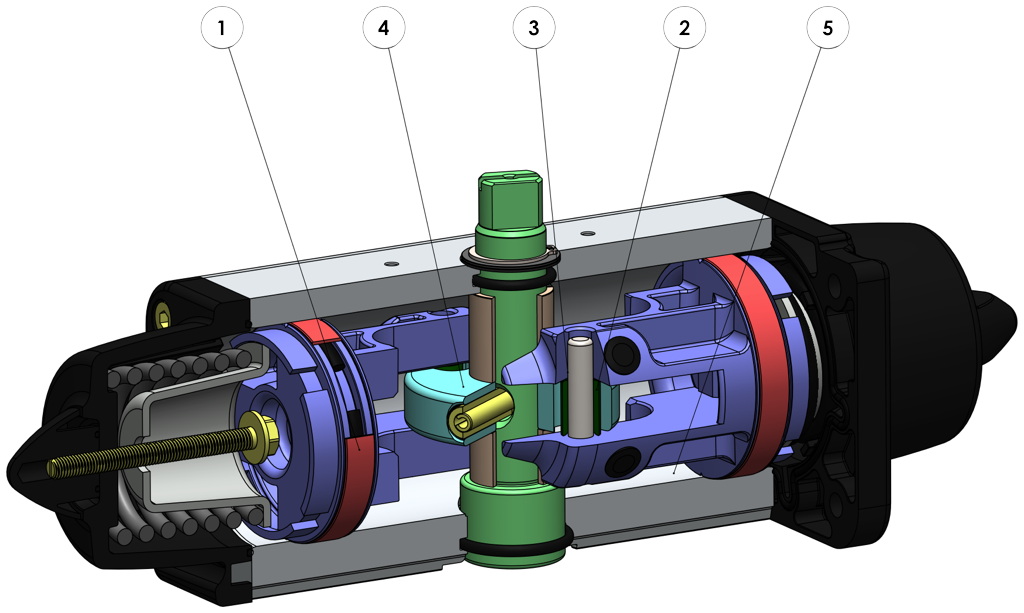

1. Faixas de vedação e deslizamento energizadas autolubrificantes
Menor atrito entre o pistão e o cilindro
É evitada a colagem da guarnição ao cilindro mesmo após longos períodos de inatividade

2. Ranhura, buchas e cavilhas com aço com dureza superior a 50 HRC
Maior resistência a forças presentes dentro do atuador

3. Atrito de rolamento entre a ranhura e o pistão
Menor atrito

4. Scotch yoke com atrito de rolamento (transformação do movimento linear em movimento rotativo através de pistão e eixo sem engrenagens)
Menor atrito entre o pistão e o eixo, resultando em menor desgaste das peças
Momento de rotação aprimorado na fase de abertura e fechamento
Menor volume ocupado em relação aos atuadores de pinhão e cremalheira, com consequente menor espaço necessário
Menor peso em relação aos atuadores de pinhão e cremalheira (-30% Kg/Nm) com consequentes economias na construção da estrutura da planta
Menor consumo de ar comparado aos atuadores de pinhão e cremalheira (-40% de ar cm³/Nm efeito duplo e -20% de ar cm³/Nm efeito simples) com consequente menor carga de trabalho do compressor ou possibilidade de usar um compressor com dimensões reduzidas

5. Cilindro laminado

Menor desgaste nas faixas energizadas devido à baixa rugosidade da superfície (0,15 micron Ra)

Interface para eletroválvulas NAMUR integradas pelo DAN15
Não requer nenhuma base adicional

Processo de produção realizado inteiramente na OMAL
Controle máximo em todas as fases de processamento

Certificado ATEX
Permite instalação na presença de ambiente potencialmente explosivo

Certificados até SIL 3
Alto nível de segurança funcional garantido

DADOS TÉCNICOS
Torque de 15 Nm a 240 Nm.
Flange de conexão: ISO 5211; F03 - F05 - F07 - F10.
Em conformidade com a EN 15714-3
Ângulo de rotação: 92° (-1°, +91°)
Momento de rotação: O momento de rotação de retorno depende apenas da ação da mola e é independente da pressão de alimentação. Existem 4 configurações diferentes para a mola disponíveis; consultar a tabela dos atuadores pneumáticos SR.
O fechamento automático por meio das molas ocorre no sentido horário. Em cada atuador, a figura que segue a sigla SR corresponde ao valor do torque de partida em Nm. à pressão de 5,6 bar.
Da medida SR 30, é possível a montagem direta de eletroválvulas NAMUR no atuador.
A medida SR 15 requer a interface NAMUR
Versão ATEX em conformidade com a diretiva 2014/34/UE. Para a versão ATEX, adicionar YX no final do código.

CONDIÇÕES DE OPERAÇÃO

Temperatura: de -20°C a +80°C.
Pressão nominal: 5,6 bar; máxima de operação 8,4 bar.
Líquido de alimentação: ar comprimido filtrado a seco não necessariamente lubrificado.
Em caso de lubrificação, usar óleo não detergente ou compatível com NBR.

SR 15

SR 30 ÷ SR 240

FICHA TÉCNICA

Código
SR015516S
SR030516S
SR060516S
SR120516S
SR240516S

Guarnições de reposição
KGXI0114
KGXI0116
KGXI0118
KGXI0120
KGXI0122

MedidaSR 15 F03
SR 30 F03-F05
SR 60 F05-F07
SR 120 F05-F07
SR 240 F07-F10

L mm.
134,6
158,4
192,9
246,8
298,4

L1 mm.
194,2
217,9
287,5
341,2
421

L2 mm.
224
246,2
316,5
376,2
463,9

A mm.
80,4
92,5
116,5
136,4
160

D mm.
32,7
37,7
46,2
56,2
68

E mm.
9
11
14
17
22

F mm.
2
2
3
3
3

Ch. G mm.
9
10
12
15
19

H mm.
10
13
13
17
19

N mm.
23
20
30
30
30

X mm.
68
80,3
94,4
117
139,7

J mm.
10,2
12,2
16,3
19,3
24,3

ØK mm.
25
25
35
35
55

Q mm.
50
50
80
80
80

P mm.
25
25
30
30
30

ØU mm.
-
50
70
70
102

ØV mm.
36
36
50
50
70

Y x profundidade. mm
M5x9
M5x9
M6x11
M6x11
M8x13

W x profundidade. mm
-
M6x11
M8x15
M8x13
M10x22

ar dm3/ciclo
0,086
0,16
0,33
0,7
1,38

peso Kg.
1,6
2,4
4,5
7,6
12,9


COMPONENTES DO ATUADOR PNEUMÁTICO EFEITO SIMPLES CF8M TAMANHO: SR15

MATERIAIS SR15
Pos
Denominação
Qtd
Material
1
Cilindro
1
Aço inoxidável
2*
Tampa o-ring
2
Borracha nitrílica
3
VDI/VDE Base
1
Aço inoxidável
4
Base NAMUR
1
Aço inoxidável
5
Eixo
1
Aço inoxidável
6
Parafuso
6
Aço inoxidável
7
Tampa
2
Aço inoxidável
8
Dado
2
Aço inoxidável
9
Parafuso de pré-carga da mola
2
Aço inoxidável
10
Recipiente da mola
2
Liga de aço
11
Mola
2
Liga de aço
12*
O-ring
2
Borracha nitrílica
13
Parafuso
4
Aço inoxidável
14
Seeger
1
Aço inoxidável
15
Arruela
1
Aço inoxidável
16
Garfo
1
Liga de aço
17Suporte do eixo superior
1Resina acetálica
18Suporte do eixo inferior
1Resina acetálica
19Bucha de suporte
2Resina acetálica
20Cavilha elástica externa
1Liga de aço
21Cavilha elástica interna
1Liga de aço
22Pistão
2Liga de alumínio
23*Disco de suporte
4PTFE carreg carbo-grafite
24*Anel de vedação
2Poliuretano
25*O-ring do pistão
2Borracha nitrílica
26Pino
2Liga de aço
27Bucha
2Liga de aço
28O-ring
1FKM
29O-ring
1FKM
30Anel de suporte externo
1Resina acetálica
31NAMUR o-ring
2Borracha nitrílica
* Detalhes do kit de reposição

COMPONENTES DO ATUADOR PNEUMÁTICO EFEITO SIMPLES CF8M TAMANHO: SR30-SR240

MATERIAIS SR30-SR240
PosDenominação
Qtd
Material
1Cilindro1Aço inoxidável
2*Tampa o-ring2Borracha nitrílica
3Eixo
1Aço inoxidável
4Parafuso
6Aço inoxidável
5Tampa
2Aço inoxidável
6Parafuso de pré-carga da mola
2Aço inoxidável
7Dado2Aço inoxidável
8Recipiente de mola
2Liga de aço
9Mola
2Liga de aço
10*O-ring2Borracha nitrílica
11Seeger1Liga de aço
12Arruela
1Liga de aço
13Suporte da bucha inferior
1Resina acetalica
14Suporte da bucha superior
1Resina acetálica
15Suporte do eixo inferior
1Resina acetálica
16Suporte do eixo superior
1Resina acetálica
17Garfo
1Liga de aço
18Cavilha elástica externa
1Liga de aço
19Cavilha elástica interna
1Liga de aço
20O-ring do eixo superior1FKM
21O-ring do eixo inferior1FKM
22Pistão
2Liga de alumínio
23*Suporte de pistão
4PTFE caric. carbo-grafite
24*Anel de vedação
2Poliuretano
25Pino
2Liga de aço
26Bucha
2Liga de aço
27*O-ring do pistão2Borracha nitrílica
28Anel de suporte externo
1Resina acetálica
* Detalhes do kit de reposição

DIAGRAMA DE FUNCIONAMENTO DO ATUADOR PNEUMÁTICO SR

CAIXA DE SINALIZAÇÃO COM INTERRUPTOR DE LIMITE

OPERADOR MANUAL DE DESBLOQUEIO

ELETROVÁLVULAS NAMUR

ELETROVÁLVULAS

POSICIONADOR ELETROPNEUMÁTICO (SEGURANÇA INTRÍNSECA)

POSICIONADOR PNEUMÁTICO

INTERRUPTORES DE LIMITE DE PROXIMIDAD

INTERRUPTORES DE LIMITE ELETROMECÂNICOS

INTERRUPTORES DE LIMITE PNEUMÁTICOS

INTERRUPTORES DE LIMITE ANTIDEFLAGRANTES II2GD ExdIIC
