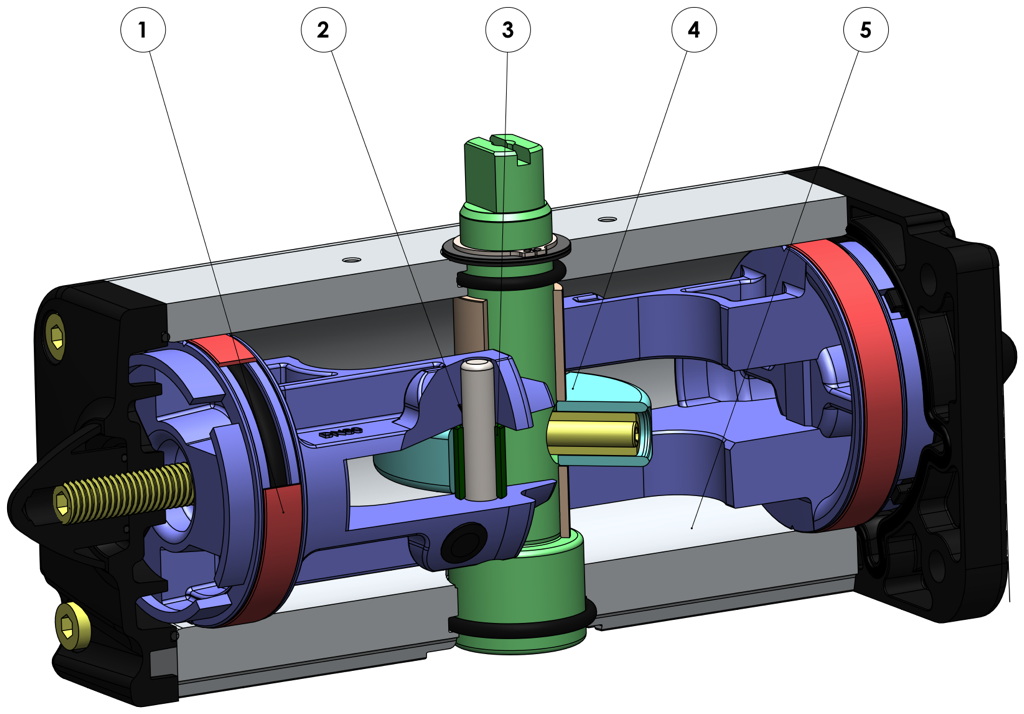

1. Faixas de vedação e deslizamento energizadas autolubrificantes Menor atrito entre o pistão e o cilindro É evitada a colagem da guarnição ao cilindro mesmo após longos períodos de inatividade
2. Ranhura, buchas e cavilhas com aço com dureza superior a 50 HRC Maior resistência a forças presentes dentro do atuador
3. Atrito de rolamento entre a ranhura e o pistão Menor atrito
4. Scotch yoke com atrito de rolamento (transformação do movimento linear em movimento rotativo através de pistão e eixo sem engrenagens) Menor atrito entre o pistão e o eixo, resultando em menor desgaste das peças Momento de rotação aprimorado na fase de abertura e fechamento Menor volume ocupado em relação aos atuadores de pinhão e cremalheira, com consequente menor espaço necessário Menor peso em relação aos atuadores de pinhão e cremalheira (-30% Kg/Nm) com consequentes economias na construção da estrutura da planta Menor consumo de ar comparado aos atuadores de pinhão e cremalheira (-40% de ar cm³/Nm efeito duplo e -20% de ar cm³/Nm efeito simples) com consequente menor carga de trabalho do compressor ou possibilidade de usar um compressor com dimensões reduzidas 5. Cilindro laminado Menor desgaste nas faixas energizadas devido à baixa rugosidade da superfície
Interface para eletroválvulas NAMUR integradas pelo DAN15 Não requer nenhuma base adicional
Processo de produção realizado inteiramente na OMAL Controle máximo em todas as fases de processamento
Certificado ATEX Permite instalação na presença de ambiente potencialmente explosivo
Certificados até SIL 3 Alto nível de segurança funcional garantido
DADOS TÉCNICOS Torque de 15 Nm a 480 Nm. Flange de conexão: ISO 5211; F03 - F05 - F07 - F10. Em conformidade com a EN 15714-3. Ângulo de rotação: 92°(-1°, + 91°) Momento de rotação: Diretamente proporcional à pressão de alimentação; veja a tabela de atuadores pneumáticos do catálogo geral DA. Em cada atuador, o número que segue a sigla DA corresponde ao valor do torque de partida em Nm. à pressão de 5,6 bar. Do tamanho DA 60, é possível montar diretamente as eletroválvulas NAMUR no atuador. As medidas DA15-DA30 precisam da interface NAMUR Versão ATEX em conformidade com a diretiva 2014/34/UE. Para a versão ATEX, adicionar YX no final do código.
CONDIÇÕES DE OPERAÇÃO Temperatura: de -20°C a + 80°C. Pressão nominal: 5,6 bar; máxima de operação 8,4 bar. Fluido de alimentação: ar comprimido filtrado seco não necessariamente lubrificado. Em caso de lubrificação, usar óleo não detergente, compatível com NBR.
DA 15 ÷ DA 30
DA 60 ÷ DA 480

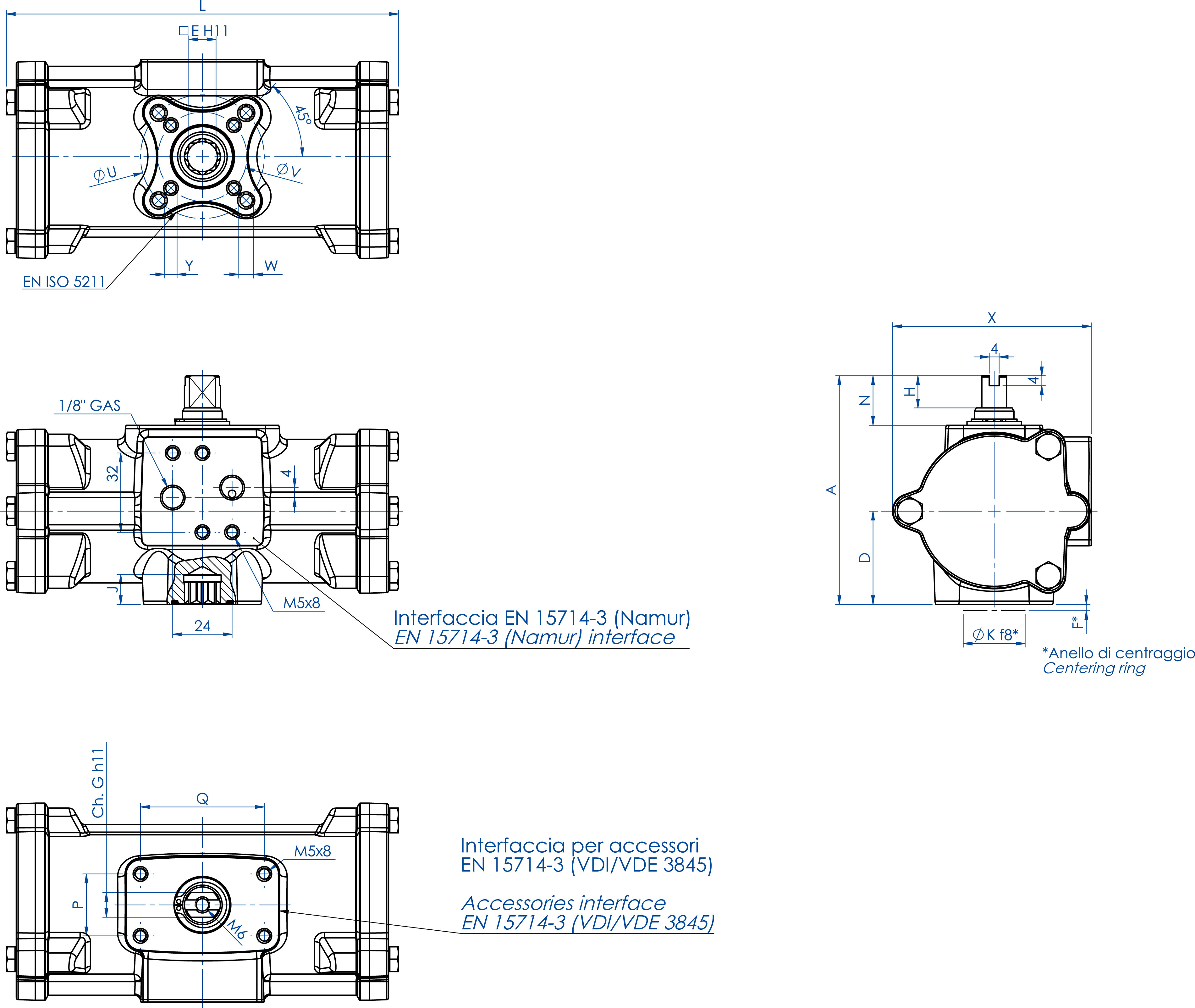

FICHA TÉCNICA
Código
DA015516S
DA030516S
DA060516S
DA120516S
DA240516S
DA480516S
Gurnições de reposição
KGXI0112
KGXI0114
KGXI0116
KGXI0118
KGXI0120
KGXI0122
Medida
DA 15 F03
DA 30 F03
DA 60 F03-F05
DA 120 F05-F07
DA 240 F05-F07
DA 480 F07-F10
L mm.
120
134,6
158,4
192,9
246,8
298,4
A mm.
72,4
80,4
92,5
116,5
136,4
160
B mm.
13,4
11,6
-
-
-
-
C mm.
12
13
-
-
-
-
D mm.
28,2
32,7
37,7
46,2
56,2
68
E mm.
9
9
11
14
17
22
F mm.
2
2
2
3
3
3
Ch. G mm.
8
9
10
12
15
19
H mm.
10
10
13
13
17
19
N mm.
23
23
20
30
30
30
X mm.
59
68
80,3
94,4
117
139,7
J mm.
10,2
10,2
12,2
16,3
19,3
24,3
ØK mm.
25
25
25
35
35
55
Q mm.
50
50
50
80
80
80
P mm.
25
25
25
30
30
30
ØU mm.
-
-
50
70
70
102
ØV mm.
36
36
36
50
50
70
Y x prof. profundidade mm
M5x9
M5x9
M5x9
M6x11
M6x11
M8x13
W x prof. profundidade mm
-
-
M6x11
M8x15
M8x13
M10x22
Ar dm3/ciclo
0,079
0,148
0,28
0,59
1,18
2,38
peso kg
0,8
1,2
1,8
3,3
5,6
9,5
COMPONENTES DO ATUADOR PNEUMÁTICO EFEITO DUPLO CF8M TAMANHO: DA 15-DA 30
MATERIAIS: DA 15 ÷ DA 30
Pos
Designação
Qtd
Material
1
Cilindro
1
Aço inoxidável
2*
O-ring tampa
2
Borracha nitrílica
3
VDI/VDE Base
1
Aço inoxidável
4
Base NAMUR
1
Aço inoxidável
5
Eixo
1
Aço inoxidável
6
Parafuso
6
Aço inoxidável
7
Tampa
2
Aço inoxidável
8
Parafuso
4
Aço inoxidável
9
Seeger
1
Aço inoxidável
10
Arruela
1
Aço inoxidável
11
Garfo
1
Liga de aço
12
Cavilha elástica externa
1
Liga de aço
13
Cavilha elástica interna
1
Liga de aço
14
Suporte do eixo superior
1
Resina acetálica
15
Suporte da bucha
2
Resina acetálica
16
Suporte do eixo inferior
1
Resina acetálica
17*
O-ring do eixo superior
1
FKM
18*
O-ring do eixo inferior
1
FKM
19
Pistão
2
Liga de alumínio
20*
Suporte do pistão
4
P.T.F.E. carbo-graphite filled
21*
Anel de vedação
2
Poliuretano
22*
O-ring do pistão
2
Borracha nitrílica
23
Pino
2
Liga de aço
24
Bucha
2
Liga de aço
25*
Anel de suporte externo
1
Resina acetálica
26
O-ring (opcional)
2
Borracha nitrílica
* Detalhes do kit de substituição
COMPONENTES DO ATUADOR PNEUMÁTICO EFEITO DUPLO CF8M TAMANHO: DA 60-DA 480
MATERIAIS
Pos
Designação
Qtde
Material
1
Cilindro
1
Aço inoxidável
2*
Tampa o-ring
2
Borracha nitrílica
3
Eixo
1
Aço inoxidável
4
Parafuso
6
Aço inoxidável
5
Tampa
2
Aço inoxidável
6
Seeger
1
Aço inoxidável
7
Arruela
1
Aço inoxidável
8
Suporte do eixo inferior
1
Resina acetálica
9
Suporte do eixo superior
1
Resina acetálica
10
Garfo
1
Liga de aço
11*
O-ring do eixo inferior
1
FKM
12
Cavilha elástica externa
1
Liga de aço
13
Cavilha elástica interna
1
Liga de aço
14
Pistão
2
Liga de alumínio
15*
Suporte de pistão
4
P.T.F.E. carbo-graphite filled
16*
Anel de vedação
2
Poliuretano
17
Pino
2
Liga de aço
18
Bucha
2
Liga de aço
19*
O-ring do pistão
2
Borracha nitrílica
20
Suporte da bucha inferior
1
Resina acetálica
21
Suporte da bucha superior
1
Resina acetálica
22*
O-ring do eixo superior
1
FKM
23*
Anel de suporte externo
1
Resina acetálica
* Detalhes do kit de reposição
DIAGRAMA DE FUNCIONAMENTO DO ATUADOR PNEUMÁTICO DA
