KS3L ATEX em alumínio com indicador visual

II1GD Exia IIC T6
KS3L ATEX em alumínio com indicador visual

CARACTERÍSTICAS PRINCIPAIS
- Projetado para verificar facilmente a posição visual e elétrica de cada válvula, mesmo em longas distâncias.
- Construído em conformidade com as normas VDI/VDE 3845 standard. (EN15714-3)
- Pode conter dois interruptores de limite de sinalização seja de tipo "SPDT" mecânico que de proximidade.
- Ajuste preciso dos cames através do sistema "nervurado".
- Bloco de terminais com 8 posições.
- N° 2 conexões elétricas rosqueadas para braçadeira de fixação do cabo.
- Temperatura de operação STD: de -20°C a xxx°C (NBR)
- Grau de Proteção: IP66/67.

xxx: Ver certificado ATEX do interruptor de limite.

MATERIAIS
- Corpo e tampa: alumínio fundido sob pressão com baixo conteúdo de cobre revestido com camada dupla de tinta epóxi preta*.
- Indicador: policarbonato e ABS.
- Eixo: aço inoxidável.
- Parafusos: aço inoxidável.

* A pedido também em aço inoxidável CF8M.

CERTIFICAÇÕES
- Declaração de conformidade CE a pedido
- ATEX, IEC Ex II1GD Exia IIC T6
- Certificados até SIL 2

TIPOS DE INTERRUPTORES DE LIMITE CONTIDOS NO BOX KS3L

CÓDIGO*
DESCRIÇÃO
VERSÃO
CONEXÃO ELÉTRICA
M1 Microinterruptores eletromecânicos SPTD com contatos de ouro (OMRON SS-01)

Max: 30 Vdc 0.1A
A pedido
H1 Microinterruptores de proximidade magnéticos SPDT hermeticamente selados (HAMLIN 59140)

Max: 120 Vac 0.18A - 175 Vdc 0.25A
A pedido
70
Microinterruptores de proximidade NAMUR 2 fili P+F NJ2 V3 N, NC, 8V

EEx ia IIC T6
A pedido
78Microinterruptores de proximidade NAMUR 2 fios P+F NCB2 V3 NO, NC tensão nominal 8,2V

EEx ia IIC T6
A pedido

* A sigla que identifica o tipo de interruptores de limite usados, aparece no código do box no 6° e 7° posto.

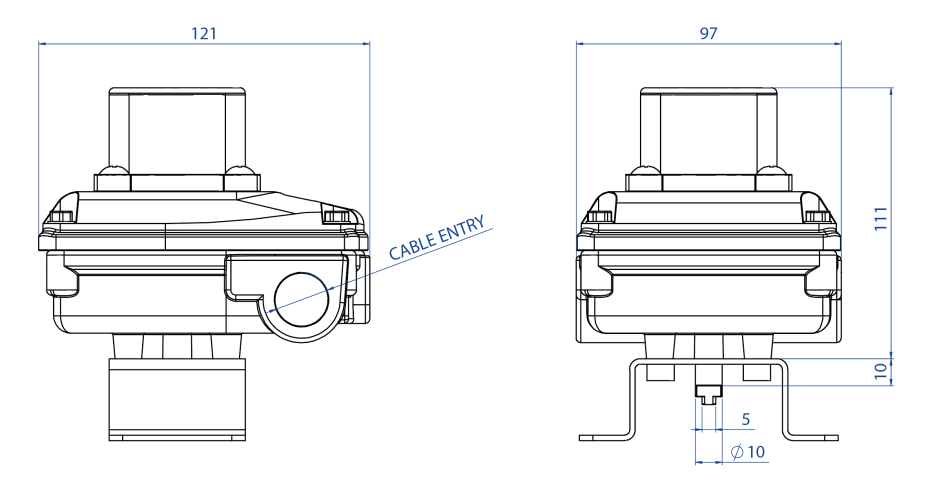

SUPORTE DE CONEXÃO ENTRE ATUADOR E BOX INTERRUPTOR DE LIMITE

KS3L - KS2L

TIPO DE SUPORTE*
DESCRIÇÃO
0Conexão NAMUR 25x50x20* (*20=altura do eixo atuador, medida A na figura)
1Conexão NAMUR 30x80x20* (*20=altura do eixo atuador, medida A na figura)
3Conexão NAMUR 30x80x30* (*30=altura do eixo atuador, medida A na figura)
4Conexão NAMUR 30x80x30* (*30=altura do eixo atuador, medida A na figura)
5Conexão NAMUR 30x130x30* (*30=altura do eixo atuador, medida A na figura)
*O suporte aparece no último caractere do código do box para interruptor de limite. Para pedir apenas o suporte usar o código OMAL.

PARA ATUADORES EM ALUMÍNIO
MEDIDA
DAN15÷DAN120 SRN15÷SRN60
DAN180÷DAN960 SRN90÷SRN480
DAN1440÷DAN1920 SRN720÷SRN960
DA2880÷DA8000 SR1440÷SR4000
Código
KCPL1015
KCPL1060
KCPL2060
KCPL1A04
Tipo de suporte
1345
A (mm)
20303030
B (mm)
30404040
C (mm)
30303030
D (mm)
808080130

PARA ATUADORES EM AÇO INOXIDÁVEL
MEDIDA
DA15**÷DA30**
SR15**
DA60
SR30
DA120÷DA960 SR60÷SR480
DA1440÷DA1920 SR720÷SR960
Código
KCPL0015KCPL1060
KCPL2060
Tipo de suporte
0034
A (mm)
20203030
B (mm)
30304040
C (mm)
25253030
D (mm)
50508080
** Após usar a interface para o atuador KBVI4015

ROSCAS DA BRAÇADEIRA DE FIXAÇÃO DO CABO DO BOX
Tipo de rosca da braçadeira de fixação do cabo***
Descrição
Notas
1
1/2” NPT
A PEDIDO
2
M 20x1,5
STANDARD
*** O tipo de rosca é indicado no oitavo caractere do código do box.
BRAÇADEIRAS DE FIXAÇÃO DO CABO Não incluídas.
