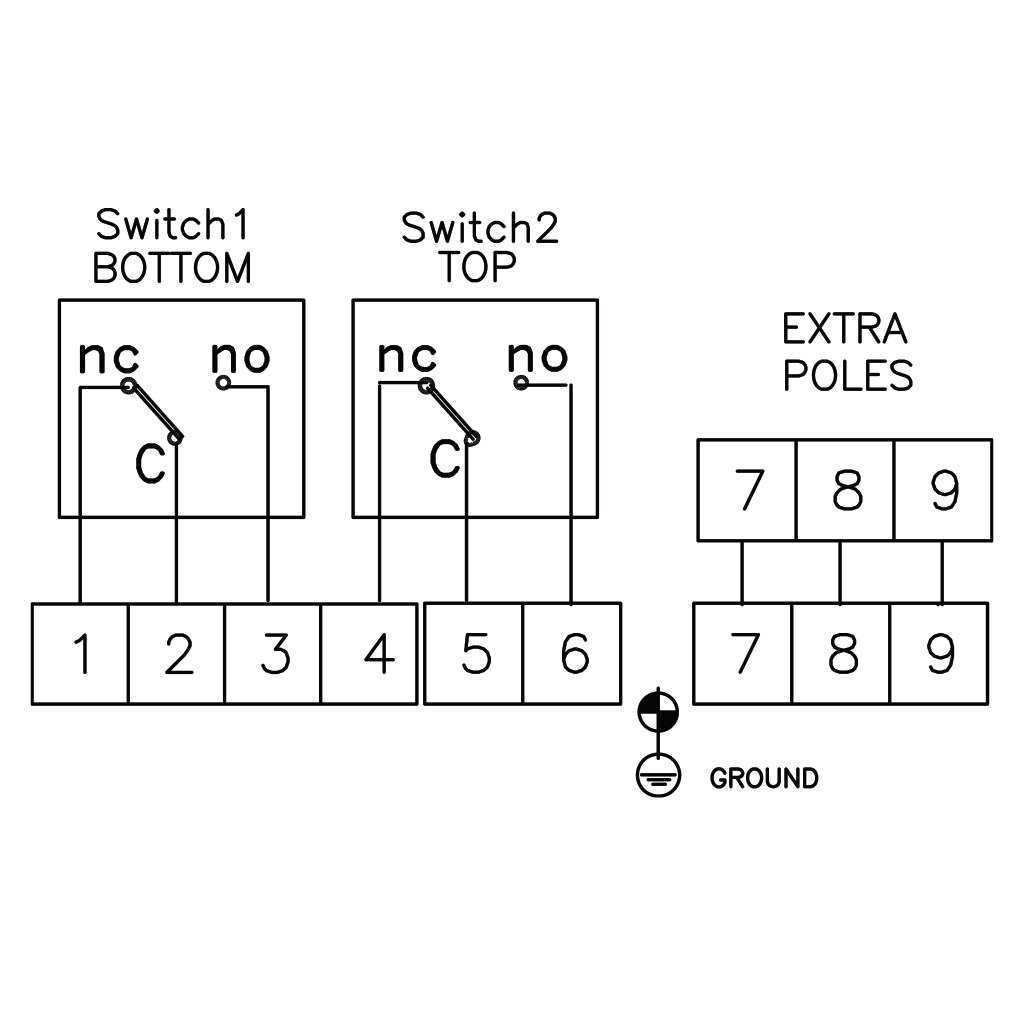

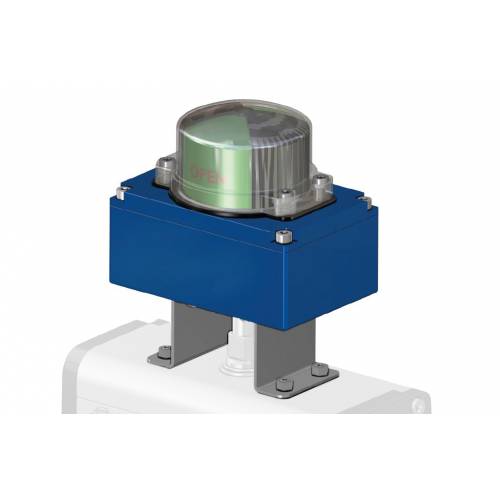

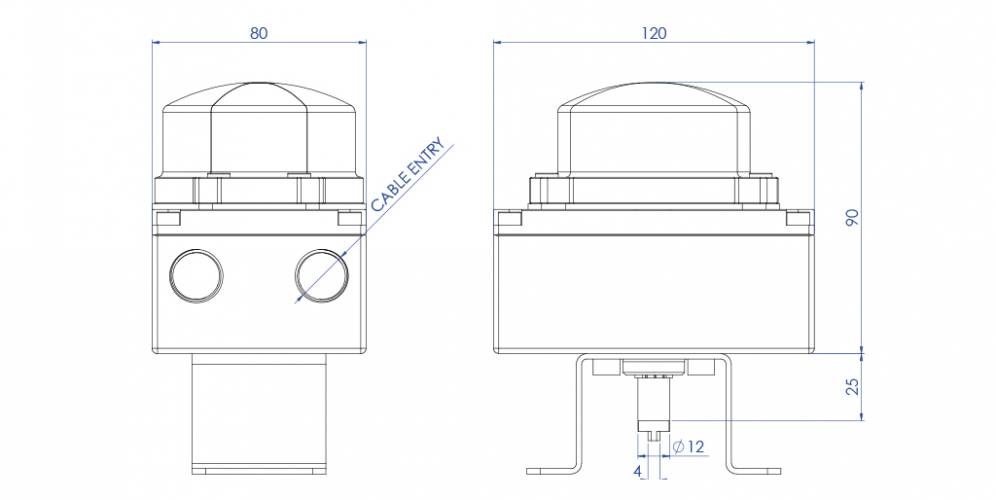

CARACTERÍSTICAS PRINCIPAIS - Projetado para verificar facilmente a posição visual e elétrica de cada válvula, mesmo em longas distâncias. - Construído em conformidade com as normas VDI/VDE 3845 standard. (EN15714-3) - Pode conter dois interruptores de limite de sinalização seja de tipo "SPDT" mecânico que de proximidade. - Os cames de acionamento do interruptor de limite não têm a possibilidade de escorregamento, pois a regulagem é garantida por ranhuras no eixo portante sem a necessidade de parafusos de fixação ou outras ferramentas. - A pré-fiação é feita com terminais numerados: n° 6 para os dois microinterruptores e pólos extras para qualquer fiação da válvula solenóide (ver diagramas elétricos). - N° 2 conexões elétricas rosqueadas para braçadeira de fixação do cabo - Temperatura de operação: de -40°C a +80°C - Grau de Proteção: IP65
MATERIAIS - Corpo e tampa: alumínio fundido revestido com pó de poliéster. - Indicador: policarbonato resistente a raios UV e autoextinguível classe V0 - Eixo: aço inoxidável - Parafusos: aço inoxidável
CERTIFICAÇÕES - ATEX: II3D Ex tD A22 IP65 T85°C - Outros a pedido - Certificados até SIL 3
SUPORTE DE CONEXÃO ENTRE ATUADOR E BOX INTERRUPTOR DE LIMITE KSIB - KSIF - KS3F
TIPO DE SUPORTE*
DESCRIÇÃO
0

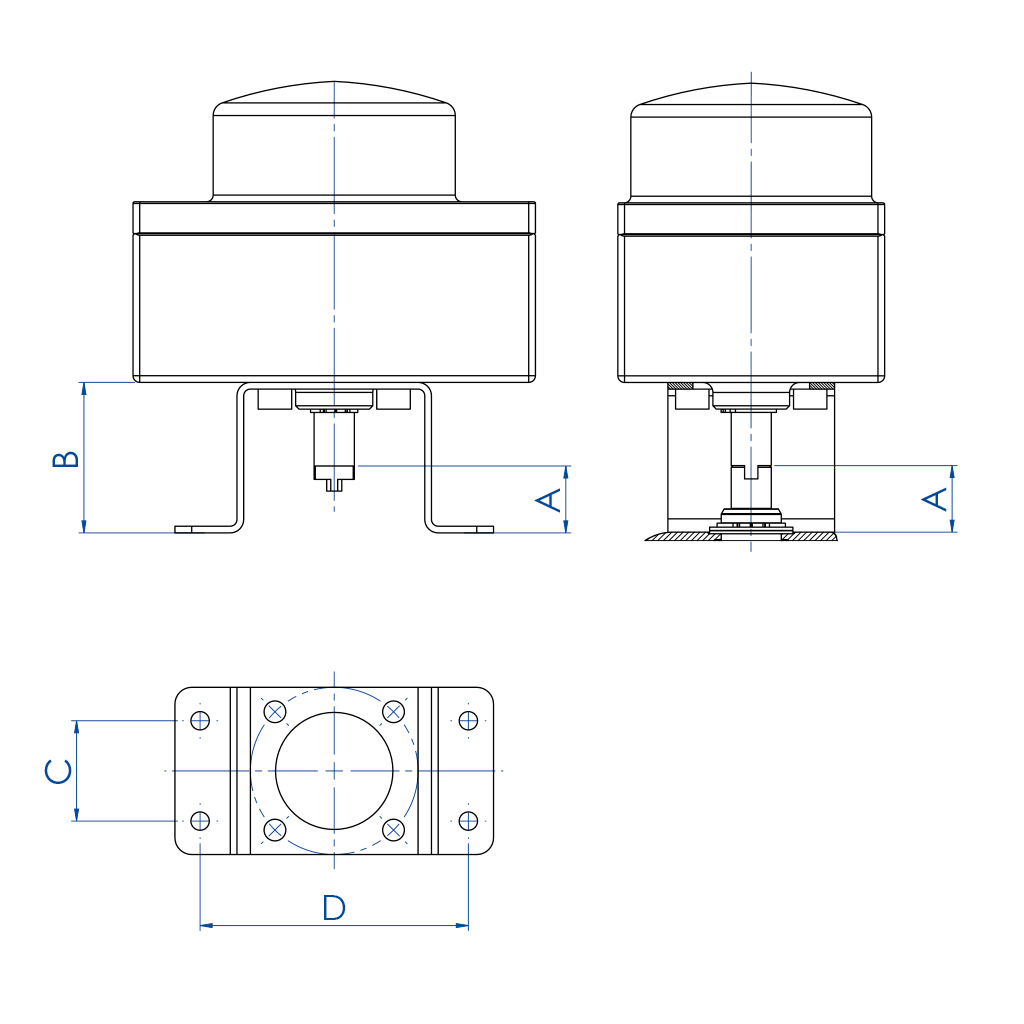

Conexão NAMUR 25x50x20* (*20=altura do eixo atuador, medida A na figura)
1
Conexão NAMUR 30x80x20* (*20=altura do eixo atuador, medida A na figura)
3
Conexão NAMUR 30x80x30* (*30=altura do eixo atuador, medida A na figura)

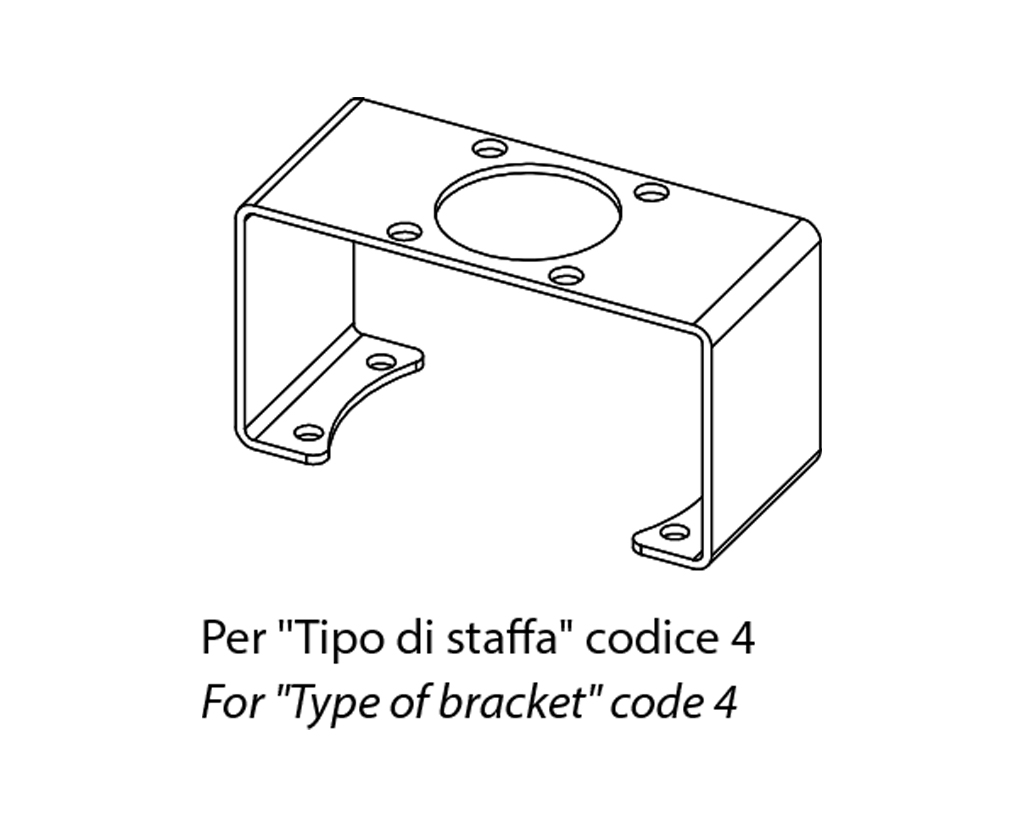

4
Conexão NAMUR 30x80x30* (*30=altura do eixo atuador, medida A na figura)
5
Conexão NAMUR 30x130x30* (*30=altura do eixo atuador, medida A na figura)
*O suporte aparece no último caractere do código do box para interruptor de limite. Para pedir apenas o suporte usar o código OMAL.
PARA ATUADORES EM ALUMÍNIO
MEDIDA
DAN15÷DAN120 SRN15÷SRN60
DAN180÷DAN960 SRN90÷SRN480
DAN1440÷DAN1920 SRN720÷SRN960
DA2880÷DA8000 SR1440÷SR4000
Código
KCPN1015
KCPN1060
KCPN2060
KCPN1A04
Tipo de suporte
1
3
4
5
A (mm)
20
30
30
30
B (mm)
45
55
55
55
C (mm)
30
30
30
30
D (mm)
80
80
80
130
PARA ATUADORES EM AÇO INOXIDÁVEL
MEDIDA
DA15**÷DA30** SR15**
DA60 SR30
DA120÷DA960 SR60÷SR480
DA1440÷DA1920 SR720÷SR960
Código
KCPN0015
KCPN1060
KCPN2060
Tipo de suporte
0
0
3
4
A (mm)
20
20
30
30
B (mm)
45
45
55
55
C (mm)
25
25
30
30
D (mm)
50
50
80
80
** Após usar a interface para o atuador KBVI4015
ROSCAS DA BRAÇADEIRA DE FIXAÇÃO DO CABO DO BOX
Tipo de rosca da braçadeira de fixação do cabo***
Descrição
Notas
1
1/2” NPT
A PEDIDO
2
M 20x1,5
STANDARD
*** O tipo de rosca é indicado no oitavo caractere do código do box. BRAÇADEIRAS DE FIXAÇÃO DO CABO Não incluídas.
