KS2L ATEX em alumínio com indicador visual

II2GD Exd IIC T6

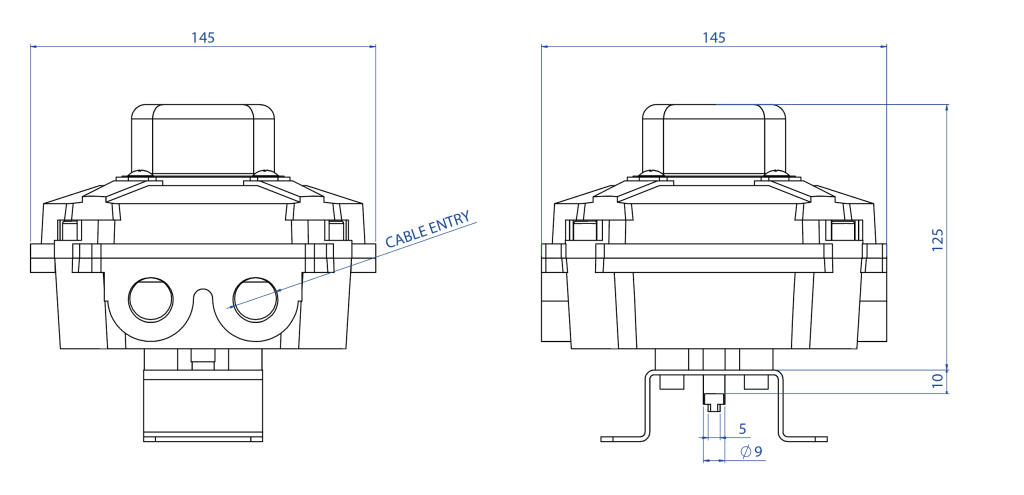

KS2L ATEX em alumínio com indicador visual

CARACTERÍSTICAS PRINCIPAIS
- Projetado para verificar facilmente a posição visual e elétrica de cada válvula, mesmo em longas distâncias.
- Construído em conformidade com as normas VDI/VDE 3845 standard. (EN15714-3)
- Pode conter dois interruptores de limite de sinalização seja de tipo "SPDT" mecânico que de proximidade.
- Ajuste preciso dos cames através do sistema "nervurado".
- Bloco de terminais com 10 posições.
- N° 2 conexões elétricas rosqueadas para braçadeira de fixação do cabo.
- Temperatura de operação STD: de -20°C a +60°C (NBR)
- Grau de Proteção: IP66/67.

MATERIAIS
- Corpo e tampa: alumínio fundido sob pressão com baixo conteúdo de cobre revestido com camada dupla de tinta epóxi preta*.
- Indicador: policarbonato e ABS.
- Eixo: aço inoxidável.
- Parafusos: aço inoxidável.

* A pedido também em aço inoxidável CF8M.

CERTIFICAÇÕES
- Declaração de conformidade CE a pedido
- ATEX, IEC Ex II2GD Exd IIC T6
- Certificados até SIL 2

TIPOS DE INTERRUPTORES DE LIMITE CONTIDOS NSO BOXES KS2L

CÓDIGO*
DESCRIÇÃO
VERSÃO
CONEXÃO ELÉTRICA
M2
Microinterruptores eletromecânicos SPTD com contatos de prata (OMRON D3V oU CHERRY D44)

Max: 250 Vac 11A -250 Vdc 0.3A
De série
S1
Microinterruptores de proximidade magnéticos SPDT HSR 834 W

Max: 240 Vac 0.416A -240 Vdc 0.416A - 33 Vdc 3A
A pedido
42
Microinterruptores eletromecânicos SPTD com contatos de ouro (HONEYWELL V7)

Max: 250 Vac 11A
A pedido
73
Microinterruptores de proximidade amplificados 3 fios PNP NO P+F NBB2 V3 E2,

10÷30 VDC; 100 mA - corrente de operação 0 - 100 mA
A pedido
75
Microinterruptores de proximidade amplificados IFM IS 5026, 2 fios

5÷36 Vdc; 4÷200 mA
A pedido


NOTA: Para a versão DPDT disponível a pedido 4 x SPDT (apenas para eletromecânicos)

* A sigla que identifica o tipo de interruptores de limite usados, aparece no código do box no 6° e 7° posto.

SUPORTE DE CONEXÃO ENTRE ATUADOR E BOX INTERRUPTOR DE LIMITE

KS3L - KS2L

TIPO DE SUPORTE*
DESCRIÇÃO
0Conexão NAMUR 25x50x20* (*20=altura do eixo atuador, medida A na figura)
1Conexão NAMUR 30x80x20* (*20=altura do eixo atuador, medida A na figura)
3Conexão NAMUR 30x80x30* (*30=altura do eixo atuador, medida A na figura)
4Conexão NAMUR 30x80x30* (*30=altura do eixo atuador, medida A na figura)
5Conexão NAMUR 30x130x30* (*30=altura do eixo atuador, medida A na figura)
*O suporte aparece no último caractere do código do box para interruptor de limite. Para pedir apenas o suporte usar o código OMAL.

PARA ATUADORES EM ALUMÍNIO
MEDIDA
DAN15÷DAN120 SRN15÷SRN60
DAN180÷DAN960 SRN90÷SRN480
DAN1440÷DAN1920 SRN720÷SRN960
DA2880÷DA8000 SR1440÷SR4000
Código
KCPL1015
KCPL1060
KCPL2060
KCPL1A04
Tipo de suporte
1345
A (mm)
20303030
B (mm)
30404040
C (mm)
30303030
D (mm)
808080130

PARA ATUADORES EM AÇO INOXIDÁVEL
MEDIDA
DA15**÷DA30**
SR15**
DA60
SR30
DA120÷DA960 SR60÷SR480
DA1440÷DA1920 SR720÷SR960
Código
KCPL0015KCPL1060
KCPL2060
Tipo de suporte
0034
A (mm)
20203030
B (mm)
30304040
C (mm)
25253030
D (mm)
50508080
** Após usar a interface para o atuador KBVI4015

ROSCAS DA BRAÇADEIRA DE FIXAÇÃO DO CABO DO BOX
Tipo de rosca da braçadeira de fixação do cabo***
Descrição
Notas
1
1/2” NPT
A PEDIDO
2
M 20x1,5
STANDARD
*** O tipo de rosca é indicado no oitavo caractere do código do box.
BRAÇADEIRAS DE FIXAÇÃO DO CABO Não incluídas.
