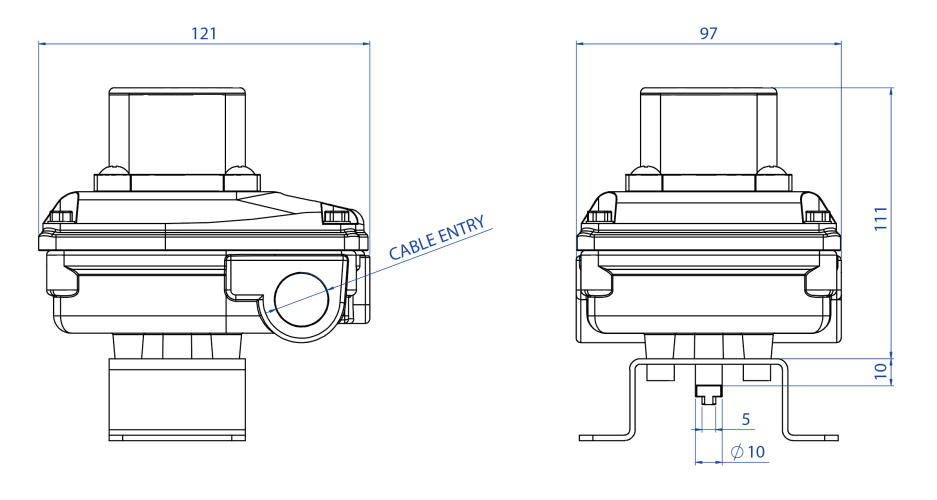

KS1L em alumínio com indicador visual

KS1L em alumínio com indicador visual

CARACTERÍSTICAS PRINCIPAIS
- Realizado para verificar facilmente a posição visual e elétrica de cada válvula, mesmo em longas distâncias.
- Construído em conformidade com as normas VDI/VDE 3845 standard. (EN15714-3)
- Pode conter dois interruptores de limite de sinalização seja de tipo "SPDT" mecânico que de proximidade.
- Ajuste preciso dos cames através do sistema "nervurado".
- Bloco de terminais com 8 posições.
- N° 2 conexões elétricas rosqueadas para braçadeira de fixação do cabo.
- Temperatura de operação STD: de -20°C a +80°C (NBR).
- Grau de Proteção: IP 67.

MATERIAIS
- Corpo e tampa: alumínio fundido sob pressão com baixo conteúdo de cobre revestido com camada dupla de tinta epóxi azul*.
- Indicador: policarbonato e ABS.
- Eixo: aço inoxidável.
- Parafusos: aço inoxidável.

* A pedido também em aço inoxidável CF8M.

CERTIFICAÇÕES
- Declaração de conformidade CE a pedido.
- A pedido versão ATEX II 3D.
- Certificados até SIL 2

TIPOS DE INTERRUPTORES DE LIMITE CONTIDOS NOS BOXES KS1L

CÓDIGO*
DESCRIÇÃO
VERSÃO
CONEXÃO ELÉTRICA
M0 Microinterruptores eletromecânicos SPTD com contatos de prata (OMRON SS-5)
Max: 250 Vac 3A - 125 Vac 5A - 125 Vdc 0,4A
De série
M1 Microinterruptores eletromecânicos SPTD com contatos de ouro (OMRON SS-01)
Max: 125 Vac 0.1A - 30 Vdc 0.1A
A pedido
H1 Microinterruptores de proximidade magnéticos SPDT hermeticamente selados (HAMLIN 59140)
Max: 120 Vac 0.18A - 175 Vdc 0.25A
A pedido
60 Microinterruptores de proximidade NAMUR de 2 fios P +F SJ 3,5 N, NC, tensão nominal 8,2V, (tensão de operação 5÷25V)
EEx ia IIC T6
A pedido
70 Microinterruptores de proximidade NAMUR 2 fili P+F NJ2 V3 N, NC, 8V
EEx ia IIC T6
A pedido
73 Microinterruptores de proximidade amplificados 3 fios PNP NO P+F NBB2 V3 E2,
10÷30 VDC; 100 mA - corrente de operação 0 - 100 mA
A pedido
75 Microinterruptores de proximidade amplificados IFM IS 5026, 2 fios
5÷36 Vdc; 4÷200 mA
A pedido
78 Microinterruptores de proximidade NAMUR 2 fios P+F NCB2 V3 NO, NC tensão
nominal 8.2V
EEx ia IIC T6
A pedido

* A sigla que identifica o tipo de interruptores de limite usados, aparece no código do box no 6° e 7° posto.

SUPORTE DE CONEXÃO ENTRE ATUADOR E BOX INTERRUPTOR DE LIMITE
KS1L

TIPO DE SUPORTE*
DESCRIÇÃO
Conexão NAMUR 25x50x20* (*20=altura do eixo atuador, medida A na figura)
Conexão NAMUR 30x80x20* (*20=altura do eixo atuador, medida A na figura)
Conexão NAMUR 30x80x30* (*30=altura do eixo atuador, medida A na figura)
Conexão NAMUR 30x80x30* (*30=altura do eixo atuador, medida A in figura)
Conexão NAMUR 30x130x30* (*30=altura do eixo atuador, medida A in figura)

*O suporte aparece no último caractere do código do box para interruptor de limite. Para pedir apenas o suporte usar o código OMAL.

PARA ATUADORES EM ALUMÍNIO
MEDIDA DAN15÷DAN120
SRN15÷SRN60
 DAN180÷DAN960
SRN90÷SRN480
DAN1440÷DAN1920
SRN720÷SRN960
 DA2880÷DA8000
SR1440÷SR4000
Código
 KCPL1015  KCPL1060  KCPL2060  KCPL1A04
Tipo de suporte
 3  4
A (mm)  20  30  30  30
B (mm)  30  40  40  40
C (mm)  30  30  30  30
D (mm)  80  80  80  130

PARA ATUADORES EM AÇO INOXIDÁVEL
MEDIDA  DA15**÷DA30**
SR15**
DA60
SR30
DA120÷DA960
SR60÷SR480
 DA1440÷DA1920
SR720÷SR960
Código  KCPL0015  KCPL1060  KCPL2060
Tipo de suporte
0  0   4
A (mm)  20  20  30  30
B (mm)  30  30  40  40
C (mm)  25  25  30  30
D (mm)  50  50  80  80


** Após usar a interface para o atuador KBVI4015

ROSCAS DA BRAÇADEIRA DE FIXAÇÃO DO CABO DO BOX
Tipo de rosca da braçadeira de fixação do cabo***
 Descrição    Notas
 1/2” NPT  A PEDIDO
 M 20x1,5  STANDARD

*** O tipo de rosca é indicado no oitavo caractere do código do box.
BRAÇADEIRAS DE FIXAÇÃO DO CABO Não incluídas.
